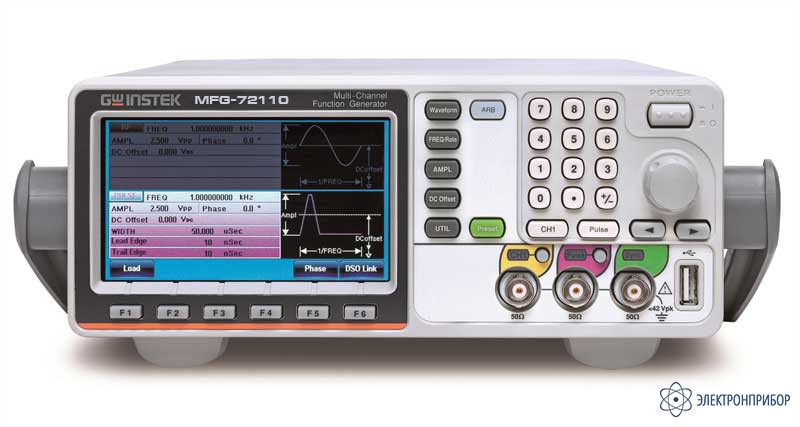

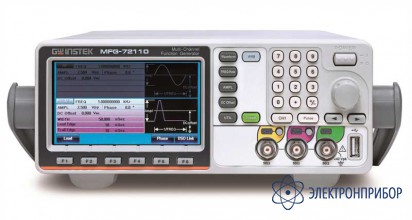

MFG-72110 — 2-канальный генератор сигналов специальной и произвольной формы
Код товара: 43613-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
78118-20 до 27.04.2025
-
Производитель
Описание 2-канального генератора сигналов специальной и произвольной формы MFG-72110:
2-канальный генератор сигналов специальной и произвольной формы, генератор импульсов. Независимые выходы с полной гальванической развязкой + синх.вход/выход ТТЛ, вход внешней модуляции. Программное обеспечение AWES (ПО) для создания и редактирования сигналов произвольной формы/СПФ (библиотека включает равномерный шум, гауссовский (Gaussian), шум Релея (Rayleigh), цифровые коды NZ-код, Манчестер, RS-232, и др.). Поддержка функции DWR (Direct Waveform Reconstruction) захват сигнала на цифровом осциллографе GW Instek и его воспроизведение генератором.
-
-
Технические характеристики 2-канального генератора сигналов специальной и произвольной формы MFG-72110:
Параметр Значение 1 канал (ФГ+СПФ) Амплитуда 10 Впик на нагрузке 50 Ом (разрешение 1 мВ) Диапазон частот 1 мкГц…10 МГц (синус) Погрешность установки частоты ±(1*10-6) Режим постоянного смещения ± 5 Впик 2-канал (Генератор импульсов) Диапазон частот 1 мкГц - 25 МГц Амплитуда 1 мВ…2,5 Впик (на 50 Ом), постоянное смещение до ±1 В пик Длительность импульса 20 нс- 999,9 кс, время нарастания / спада 10 нс - 20 с с разрешением 1 нс Регулируемая скважность 0,01-99,99 % Постоянный ток для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В Внутренняя память (запись/вызов) 10 ячеек форм сигналов (16 К), 10 профилей настроек Дисплей Цветной графический ЖКИ (диагональ 11 см, разрешение 480 х 272 точек) Интерфейсы USB (Host/ Device) Габариты 266 × 107 × 293 мм Масса 2,5 кг -
Комплект поставки MFG-72110
№ Наименование Количество 1 2-канальный генератор сигналов специальной и произвольной формы MFG-72110 1
