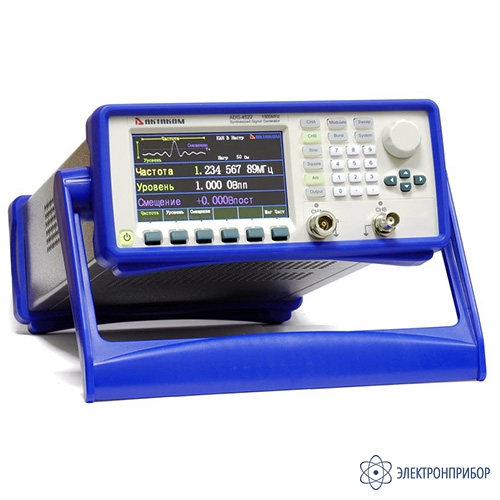

ADG-4522 — генератор сигналов радиочастотный

Код товара: 48717
    • Гарантия

      12 месяцев

    • Производитель

      АКТАКОМ

    Описание генератора сигналов радиочастотного ADG-4522:

    Особенностью генератора сигналов радиочастотного ADG-4522 является наличие двух независимых выходов (каналов).

    Первый канал прибора представляет из себя радиочастотный генератор с фазовой автоподстройкой частоты ФАПЧ. В нем можно генерировать синусоидальный сигнал в диапазоне частот 1 мкГц ... 1500 МГц. Кроме того, в этом же канале прибор позволяет генерировать и прямоугольную форму сигнала, хотя и в существенно меньшей полосе (1 мкГц ... 80 МГц). Диапазон нормируемых уровней выходного сигнала для этого канала составляет от -127 дБм до +13 дБм. Также в этом канале доступны режимы аналоговых и цифровых модуляций АМ, ЧМ, ЧМн, ФМн; имеется возможность свипирования (режим качания) по частоте и формирования пачек импульсов.

    Второй канал по своим возможностям - это функциональный НЧ генератор с рабочим диапазоном от 1 мкГц до 10 МГц. Он построен по технологии цифрового синтеза DDS. В нем возможно получение 8 сигналов специальной формы (например: синусоидальной, прямоугольной, пилообразной, импульсной, экспоненциальной и шумовой формы сигнала), а также кардиосигнала и напряжения постоянного тока. Выходной импеданс может быть установлен, как высокий или 50 Ом. На импедансе 50 Ом размах амплитуды сигнала может быть установлен от 2 мВ до 20 В с возможностью задания смещения.

    Генератор сигналов ADG-4522 имеет высокую стабильность опорного генератора (±1 ppm), отличные параметры по точности установки параметров, низкий уровень гармонических искажений и шумов, что позволяет формировать сигналы с высокой точностью.

    На задней панели генератора сигналов ADG-4522 расположены разъемы входов и выходов опорного генератора 10 МГц, вход внешней модуляции, вход для внешнего запуска и выход TTL уровня для РЧ-канала.

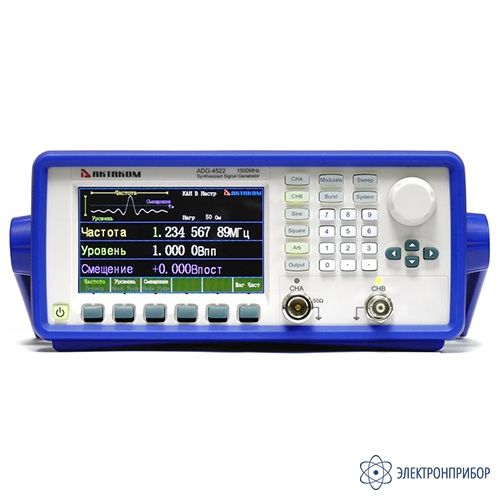

    Там же расположены интерфейсы RS-232 и USN, через которые приборы могут дистанционно управляться посредством SCPI-команд. Генератор ADG-4522 снабжен графическим дисплеем с диагональю 11 см и поддержкой отображения формы сигнала.

    Особенности генератора сигналов радиочастотного ADG-4522:

    • Два независимых канала: ВЧ и НЧ;
    • Технология прямого цифрового синтеза (DDS) и ФАПЧ (PLL);
    • Высокая стабильность опорного генератора 1 ppm;
    • Низкий уровень искажений;
    • Режимы модуляции АМ, ЧМ, ЧМн, ФМн;
    • Режим пачек импульсов (пакетный режим);
    • Режим качания частоты (свипирование);
    • 8 видов форм сигналов (канал B);
    • Интерфейсы USB-device, RS-232.

    Назначение генератора сигналов радиочастотного ADG-4522:

    Генераторы с большим диапазоном частот серии ADG-45x2: ADG-4502, ADG-4512, ADG-4522, благодаря своей универсальности, могут найти широкое применения в НИОКР и научных исследованиях; будут полезны для обучающих целей, а также в ремонтных и сервисных организациях.

  • Технические характеристики генератора сигналов радиочастотного ADG-4522:

    Параметр Значение
    КАНАЛ A
    Частотные характеристики
    Диапазон Синусоидальный 1 мкГц ... 1500 МГц
    Прямоугольный 1 мкГц ... 80 МГц
    Разрешение ≤80 МГц 1 мкГц
    >80 МГц 1 Гц
    Стабильность ≥ 1,0 кГц ±1 ppm
    < 1,0 кГц  ±50 ppm
    Выходной уровень (синусоидальный сигнал)
    Диапазон  ≤500 МГц -127 дБм ... +13 дБм
    -127 дБм ... -117 дБм (тип.)
    ≤1000 МГц -110 дБм ... +13 дБм
    -100 дБм ... -110 дБм (тип.)
    ≤1500 МГц -105 дБм ... +10 дБм
    -100 дБм ... -105 дБм (тип.)
    Разрешение 0,1 дБ
    Погрешность установки ≤300 МГц, -105 дБм ... +13 дБм ±1,0 дБм
    ≤1500 МГц, -80 дБм ... +13 дБм ±1,5 дБм
    ±1,0 дБм
    ≤1500 МГц, -100 дБм ... -80 дБм  ±2,5 дБм
    ±1,5 дБм
    КСВН выходной уровень ≤0 дБм < 1,8
    Синусоидальный сигнал
    Гармонические искажения выходной уровень ≤4 дБм <-33 дБн
    Негармонические искажения выходной уровень ≤4 дБм, девиация ≤5 кГц <-40 дБн
    Уровень субгармоник выходной уровень ≤4 дБм <-40 дБн
    Модуляционный шум полоса 0,3 ... 3 кГц, СКЗ < 120 МГц <100 Гц
    Прямоугольный сигнал
    Время нарастания / спада ≤15 нс
    Выброс ≤5%
    Модуляции
    Тип АМ, ЧМ, ЧМн, ФМн
    Внешняя модуляция Частота DC ... 10 кГц
    Уровень ±2,5 В
    Свипирование по частоте
    Закон линейный, логарифмический
    Время свипирования ≤80 МГц, линейный 1 мс ... 800 с
    ≤80 МГц, логарифмический 100 мс ... 800 с
    Шаг свипирования ≤80 МГц, линейный 50 мс ... 10 c
    Режим пачек импульсов
    Количество импульсов  1 ... 10000
    Период запуска  0,1 мс ... 800 c
    КАНАЛ B
    Частотные характеристики
    Диапазон  1 мкГц ... 10 МГц
    Разрешение  1 мкГц
    Стабильность ≥ 1,0 кГц ±1 ppm
    < 1,0 кГц ±50 ppm
    Формы сигнала
    Тип синусоидальный, прямоугольный, пилообразный, импульсный, кардиосигнал, экспоненциальный, шумовой, напряжение постоянного тока
    Прямоугольный сигнал Время нарастания  ≤50 нс
    Коэффициент заполнения 0,01% ... 99,99%
    Импульсный Время нарастания  ≤50 нс
    Длительность импульса 20 нс ... 20 с
    Пилообразный Симметрия 0,0% ... 100,0%
    ХАРАКТЕРИСТИКИ ВЫХОДА
    Амплитуда 50 Ом 1 мВпп ... 10 Впп
    Высокий импеданс 2 мВпп ... 20 Впп
    Смещение 50 Ом ±5 Впик AC+DC
    Высокий импеданс ±10 Впик AC+DC
    Разрешение 5 мВпп
    Погрешность ±(1% Uустан. + 10 мВпп)
    Неравномерность АЧХ ±0,5 дБ
    ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
    Питание AC 100 В ...240 В, 50 (1±10%) Гц
    Потребляемая мощность 40 ВА
    Габаритные размеры 254×103×374 мм
    Масса 4,2 кг
  • Комплект поставки ADG-4522

    Наименование Количество
    1 Генератор сигналов радиочастотный ADG-4522 1
    2 Руководство по эксплуатации 1
