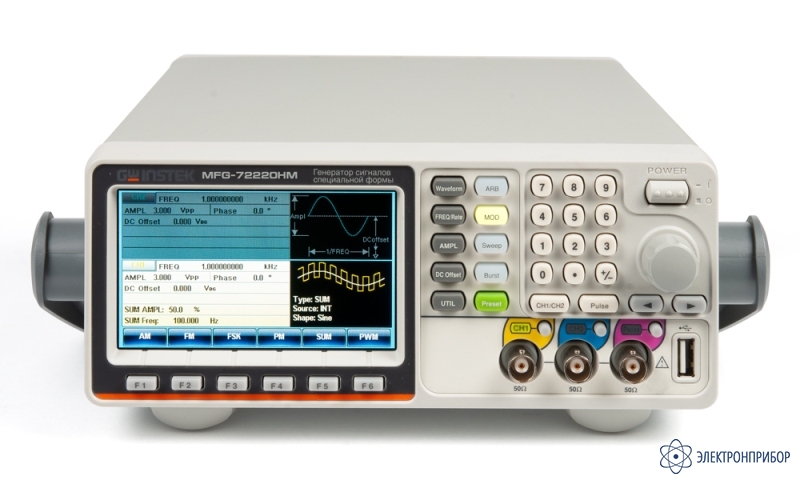

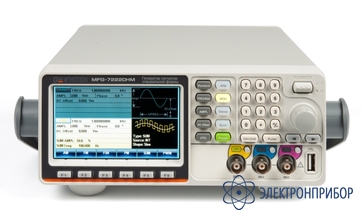

MFG-72220HM — генератор сигналов специальной формы

Код товара: 57714

  • Описание генератора сигналов специальной формы MFG-72220HM:

    • Генератор «2 в 1»: генератор сигналов 2 канала (ФГ + СПФ) до 200 МГц, генератор импульсов до 25 МГц;
    • Диапазон частот Кан1/ Кан2 (синус): 1 мкГц…200 МГц, разрешение 1 мкГц (прямой цифровой синтез/ DDS);
    • Погрешность установки частоты 2*10-5;
    • Разрядность ЦАП 14 бит; частота дискретизации 250 МГц;
    • Память для формирования СПФ: 16К точек (10 ячеек);
    • Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум + 65 встроенных специальных форм;
    • Все выходы гальванически полностью развязаны;
    • Виды модуляции: AM/ ЧМ, ФM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ, а также формирование пакетов радиоимпульсов (Burst);
    • Режим формирования сигнала произвольной формы (ARB);
    • Возможность редактирования СПФ без подключения к ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить);
    • Вход синхронизации и внешней модуляции/выход ТТЛ;
    • Встроенный частотомер: 5 Гц…150 МГц;
    • Возможность объедения до 4 генераторов «Ведущий-Ведомый»: для формирования многоканальной системы синфазных выходов (до 8 каналов);
    • Большой цветной графический ЖК-дисплей 11 см (480 х 272);
    • Интерфейс: USB (host/ device), LAN;
    • Возможность сохранения и загрузки данных с USB-flash;
    • Программное обеспечение AWES для формирования сигналов произвольной формы.

  • Технические характеристики генератора сигналов специальной формы MFG-72220HM:

    Параметр Значение
    Параметры функционального входа (Канал 1, 2)
    Частотный диапазон До 200 МГц (синус от 1 мкГц)
    Разрешение 1 мкГц
    Погрешность установки f 2*10-5
    Выходной уровень Синус 0,1 мВ…10 Впик-пик (≤20 МГц), до 5 В (≤70 МГц), до 2 В (≤120 МГц), до 1 В (≤200 МГц)
    Импульс 2,5 Впик-пик
    Разрешение 0,1 мВ или 4 разряда
    Погрешность установки ± (2% от уст. зн-я + 1 мВпик) на частоте 1 кГц – без смещения (на 50 Ом)
    Неравномерность АЧХ (относительно 1 кГц, 50 Ом) ±1% (0,1 дБ) для диапазона < 10 МГц; ±2% (0,2 дБ) ≤60 МГц;
    ±4% (0,4 дБ) ≤ 100 МГц; ±8% (0,8 дБ) ≤ 160 МГц; ±10% (1 дБ) ≤ 200 МГц
    Типы модуляции и ГКЧ
    Тип модуляции АМ, ЧМ, ФМ, ЧМн, ШИМ
    Функция ГКЧ (sweep) По частоте
    Источник модуляции Внутренний (для АМ/ ЧМ/ ФМ/ ШИМ)/ Внешний
    Произвольная форма (ARB)
    Частота дискретизации 250 МГц
    Частота повторения 125 МГц
    Длина памяти 16К точек
    Разрешение ЦАП 14 бит
    Энергонезависимая память 10 ячеек (по 16 К)
    Синусоида*
    Коэффициент гармонических искажений Менее 0,1% при амплитуде ≤ 1 Впик-пик; 0…100 кГц
    Коэффициент гармоник (1 Впик-пик/ 50 Ом/ без смещения) 60 дБн; 0…200 кГц;
    55 дБн; 200 кГц…1 МГц;
    45 дБн; 1… 10 МГц, -35 дБн; 10…30 МГц, -30 дБн; 30…200 МГц
    * - при нулевом уровне напряжения постоянного смещения =0 (DC offset =zero
    Постоянное смещение
    Диапазон ±5 Впик на нагр. 50 Ом (AC+DC); ±10 Впик без нагрузки (AC+DC)
    Погрешность установки ± (1% от уст. значения смещения + 5 мВ + 0,5% от установленной амплитуды)
    Прямоугольная форма (меандр)
    Частотный диапазон 1 мкГц…25 МГц
    Время нарастания/спада < 6 нс
    Выброс < 5%
    Асимметрия 1% от периода + 5 нс
    Перестраиваемая скважность 0,01... 99,9% (в зав/ от установленной частоты)
    Пила, треугольник
    Диапазон частот 1 мкГц…1 МГц
    Нелинейность < 0,1%
    Перестраиваемая симметрия 0…100%
    Импульс
    Частотный диапазон 1 мкГц…25 МГц
    Длительность импульса ≥10 нс (ограничивается текущей установкой выходной частоты)
    Коэффициент заполнения 0,01…99,9% (в зависимости от выходной частоты)
    Выброс на вершине (в паузе) <5%
    АМ, ЧМ
    Формы несущей Arb –произв. только для АМ, синус, меандр, треугольник, пила, импульс
    Модулирующее колебание Синус, меандр, треугольник, пила (нарастастание / спад)
    Источник модуляции Внешний/ внутренний
    Частота модуляции 2 мГц…50 кГц (внутренняя), 0…50 кГц (внешняя)
    Коэффициент АМ 0%...120%
    Частота девиации DC…0,5 *макс. частота
    ФМ
    Форма несущей Синус, меандр, треугольник, пила
    Модулирующее колебание Синус, меандр, треугольник, пила (нарастание / спадание)
    Источник Внешний / внутренний
    Частота модуляции 2 мГц…50 кГц (внутреннее), 0…50 кГц (внешнее)
    Девиация 0...360º
    СУММ. (SUM)
    Форма несущей Синус, прямоугольник, треугольник, пила, импульс, шум
    Модулирующее колебание Синус, меандр, треугольник, пила (нарастание / спад)
    Отношение 0%...100% от амплитуды несущего сигнала
    Источник Внешний, внутренний
    Частота модуляции 2 мГц…50 кГц (внутреннее), 0…50 кГц (внешнее)
    ШИМ
    Форма несущей Прямоугольная ( меандр)
    Модулирующее колебание Синус, меандр, треугольник, пила (нарастание / спад)
    Источник Внешний/внутренний
    Частота модуляции 2 мГц…50 кГц (внутренняя), 0…50 кГц (внешняя)
    Девиация 0%...100% от длительности импульса
    ЧМН
    Формы несущей Синус, меандр, треугольник, пила, импульс
    Модулирующее колебание 50% скважности меандра
    Внутренняя частота 2 мГц…1 МГц
    Диапазон частот 1 мкГц…максимальная частота
    Источник Внешний / внутренний
    ГКЧ
    Виды сигналов Синус, меандр, треугольник, пила
    Режим ГКЧ Линейный или логарифмический
    Диапазон частот Как у основного сигнала (1 мкГц…Fmax)
    Время развертки (цикл ГКЧ) 1 мс…500 с
    Источник Внешний/ внутренний
    Режим запуска Однократный, внешний, внутренний
    Пакетный режим (burst)
    Формы сигналов Синус, меандр, треугольник, пила
    Диапазон частот Максимальная частота 25 МГц
    Число пакетов 1…1000000 циклов или бесконечно
    Начальная/ конечная фаза -360,0°…+360,0°
    Период повторения 1 мкс…500 с
    Режим запуска Однократный, внешний, внутренний
    ФМН, АМН
    Формы несущей Синус-прямой цифровой синтез/ DDS
    Модулирующее колебание Меандр (скважность 50%, частота 2 мГц…1 МГц)
    Источник модуляции Внутренний/ Внешний
    Диапазон установки девиации фазы 0…360° с разрешением 0,1°
    Коэффициент АМ 0…100% (1 мВ…10 Вп-п)
    Генератор импульсов (Pulse gen.)
    Частотный диапазон 1 мкГц…25 МГц
    Выходной уровень 1 мВп-п…2,5 Вп-п (нагр. 50 Ом); 2 мВпик-пик…5 Впик-пик (без нагр./ ХХ)
    Длительность импульса 20 нс…999,9 кс (в зависимости от выходной частоты)
    Коэффициент заполнения 0,01…99,9% (в зависимости от выходной частоты)
    Постоянное смещение ±1 Впик-пик на нагр. 50 Ом (AC+DC), ±2 Впик-пик без нагрузки (AC+DC)
    Выброс Менее 5%
    Частотомер
    Входной диапазон 5 Гц…150 МГц
    Чувствительность 35 мВскз…30 Вскз
    Входное сопротивление 1 кОм/ 1 пФ
    REF IN
    Вход внешний ОГ (синус / прямоугольник) 26,8436 МГц; уровень: 0,5…5 В пик-пик; вх. сопр.: 1 кОм (связь AC/ закр.)
    REF OUT
    Выход ОГ (прямоугольник) 26,8436 МГц; уровень: 3,3В пик-пик; вх. сопр.: 5 Ом (связь AC/ закр.)
    Общие характеристики
    Напряжение питания 100…240 В (± 15 %), 50…60 Гц
    Потребляемая мощность 30 Вт
    Интерфейсы USB, LAN
    Программное обеспечение ПО AWES для создания и редактирования сигналов произвольной формы (библиотека включает обычный и гауссовский шум, шум Релея, цифр. коды NZ-код, Манчестер, RS-232, и др.)
    Функция DWR Direct Waveform Reconstruction – захват формы сигнала на цифровом осциллографе GW Instek и его воспроизведение генератором
    Внутренняя память 10 ячеек форма сигналов (16 К) + 10 профилей настроек (запись/вызов)
    Экран Цветной ЖКИ (TFT), диагональ 11 см (480 х 272 точек)
    Рабочие условия Температура: 0…40 °C; влажность: ≤ 80 %
    Условия хранения Температура: -10…70 °С; влажность: ≤ 70 %
    Габаритные размеры 107 × 266 × 293 мм
    Масса 2,5 кг

  • Комплект поставки MFG-72220HM

    № Наименование Количество
    1 Генератор сигналов специальной формы MFG-72220HM 1
    2 Кабель BNC-BNC (GTL-110) 2
    3 Сетевой шнур 1
    4 Руководство по эксплуатации (CD-диск) 1
    5 Программное обеспечение AWES (Arbitrary Waveform Editing Software) 1
