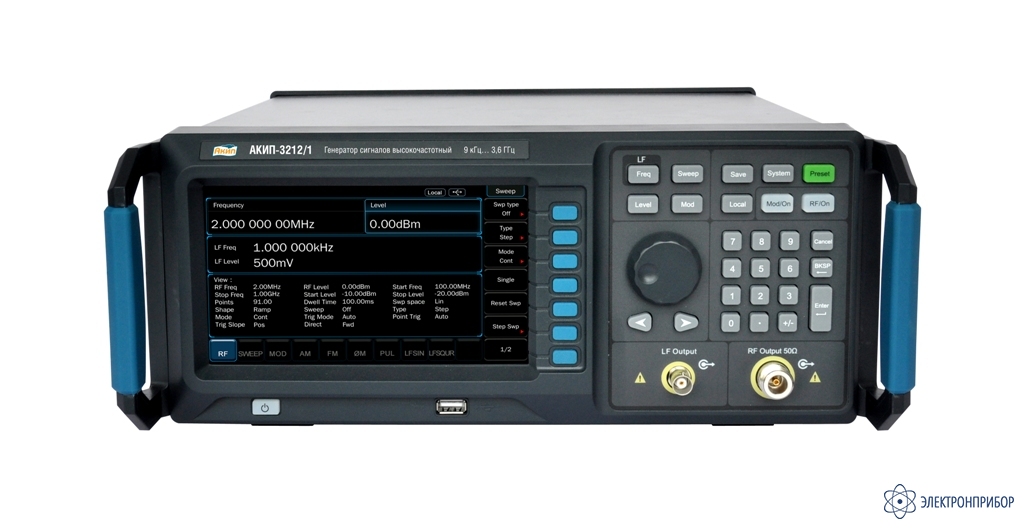

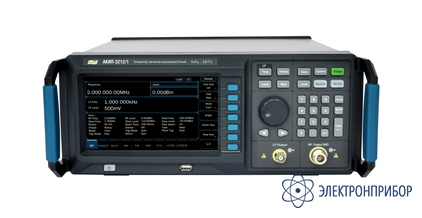

АКИП-3212/1 — генератор ВЧ-сигналов

Код товара: 71175
    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Особенности генератора ВЧ-сигналов АКИП-3212/1:

    • Диапазон частот ВЧ: 9 кГц … 3,6 ГГц;
    • Диапазон частот НЧ: 0,01 Гц … 200 кГц;
    • Разрешение по частоте 0,01 Гц;
    • Погрешности установки частоты: o стандартно: ±5×10-6 o опция OCXO: ±5×10-7;
    • Выходной уровень: -110 дБм … +20 дБм (нормируемый диапазон -110 дБм … +13 дБм, частота от 100 кГц);
    • Разрешение по амплитуде: 0,01 дБ;
    • Фазовый шум: < -105 дБн/Гц (отстройка 20 кГц);
    • Внутренняя/ внешняя модуляция: AM, ЧМ, ФМ, ИМ;
    • Сенсорный ЖК-дисплей с диагональю 17 см;
    • Интерфейсы: LAN, USB.
  • Технические характеристики генератора ВЧ-сигналов АКИП-3212/1:

    Параметр Значение
    Выходная частота
    Диапазон 9 кГц … 3,6 ГГц*
    Дискретность установки 0,01 Гц
    Пределы допускаемой относительной погрешности установки частоты Стандартно: ±5×10¯⁶
    Опция OCXO: ±5×10¯⁷
    Есть вход сигнала внешней опорной частоты 10 МГц
    Выходной уровень
    Диапазон установки уровня выходного сигнала, 50 Ом В скобках указано нормируемое значение
    9 кГц ≤ f < 100 кГц  -110 … +7 дБм
     100 кГц ≤ f < 3 ГГц -110 … +20 дБм (-110 … +13 дБм)
    3 ГГц < f ≤ 3,6 ГГц -110 … +20 дБм (-90 … +13 дБм)
    Разрешение 0,01 дБ
    Погрешность установки 100 кГц ≤ f ≤ 3,6 ГГц -110…-60 дБм    -60 дБм…+13 дБм
    ≤ 1 дБ                     ≤ 2 дБ
    Температура окружающей среды 20˚С…30˚С
    КСВН ≤1,8 при уровне ≤ -10 дБм
    Защита выхода Максимально допустимое обратное напряжение: 50 Впост Максимально обратная входная мощность: 1 Вт (1 МГц ≤ f ≤ 3,6 ГГц)
    Плотность фазовых шумов (отстройка 20 кГц) 100 кГц ≤ f ≤ 2,4 ГГц   <-105 дБн/Гц
    2,4 ГГц < f ≤ 3,6 ГГц    <-100 дБн/Гц
    Уровень гармонических искажений** <-30 дБн, 1 МГц < f ≤ 3,6 ГГц, уровень ≤+13 дБм
    <-60 дБн, 100 кГц < f ≤ 2,4 ГГц <-54 дБн, 2,4 ГГц < f ≤ 3,6 ГГц
    при уровне сигнала > -10 дБм и отстройке от несущей >10 кГц
    Свипирование частота / уровень (ГКЧ)
    Режим свипирования Шаговый (линейный или логарифмический), по списку
    Диапазон частот/уровня Полный диапазон ВЧ выхода
    Режим работы Однократный, непрерывный
    Форма свипирования Треугольная, пилообразная
    Число точек свипирования Шаговый режим: 2 … 65535 По списку: 1 … 6001
    Длительность точки 20 мс … 100 с
    Источник синхронизации Внешний, внутренний, ручной, по шине (USB, LAN)
    НЧ выход
    Формы сигнала Синус, прямоугольник
    Диапазон частот 0,01 Гц … 200 кГц – синус (разрешение: 0,01 Гц)
    0,01 Гц … 20 кГц – прямоугольник (разрешение: 0,01 Гц)
    Диапазон установки уровня выходного сигнала, 50 Ом 1 мВпик-пик … 3 Впик-пик (разрешение: 2 мВ)
    Диапазон установки смещения постоянной составляющей Максимально -3 В … +3 В (разрешение: 1 мВ)
    Амплитудная модуляция (внутреняя / внешняя)
    Диапазон установки коэффициента АМ 0 … 100 % (разрешение 0,1 %)
    Погрешность установки коэффициента АМ, % ±(0,04·Кам+1), при Кам ≤80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц
    Частота модуляции 10 Гц … 100 кГц
    Искажение < 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <30%)
    Частота
    Девиация частоты*** Максимально N*1 МГц
    Модуляция (внутреняя / внешняя)
    Погрешность установки девиации частоты (Δf), Гц ±(0,02·Df+20)
    Частота модуляции 10 Гц … 100 кГц
    Коэффициент гармоник ЧМ <2 % (частота ЧМ 1 кГц, девиация частоты ≤50 кГц)
    Фазовая модуляция (внутреняя / внешняя)
    Девиация фазы*** N*5 рад
    Разрешение 0,01 рад
    Погрешность установки девиации фазы (Dφ), рад ±(0,01·Dφ + 0,1)
    Частота модуляции 10 Гц … 100 кГц
    Импульсная модуляция и генератор (внутреняя / внешняя)
    Подавление в паузе >70 дБн (100 кГц < f ≤ 3,6 ГГц)
    Фронт/срез ≤50 нс
    Частота повторения импульсов до 1 МГц
    Диапазон установки периода следования 40 нс …170 с, разрешение 10 нс
    Диапазон установки длительности импульса 10 нс … (170 с -10 нс), разрешение 10 нс
    Диапазон установки задержки запуска 10 нс …170 с, разрешение 10 нс
    Источник синхронизации Внешний, внутренний, ручной, по шине (USB, LAN)
    Генератор пачек импульсов
    Число импульсов 1 … 2047
    Число повторений 1 … 256
    Длительность импульса 20 нс … 170 с
    Входы / Выходы
    Передняя панель
    ВЧ выход N тип (мама), 50 Ом
    НЧ выход BNC тип (мама), 50 Ом
    Задняя панель
    Вход синхронизации BNC тип (мама), 1 кОм, 3,3 В TTL
    Вход внеш. модуляции BNC тип (мама), 100 кОм/ 600 Ом/ 50 Ом (AC/DC), 1 Впик-пик
    Импульс вход/выход BNC тип (мама), 50 Ом, вход 0 В/ выход CMOS 3,3 В
    Выход ОГ 10 МГц, BNC тип (мама), 50 Ом
    Вход ОГ 10 МГц, BNC тип (мама), 50 Ом
    Общие данные
    ЖК-дисплей Сенсорный емкостной, диагональ 17 см
    Память Встроенная, поддержка USB Flash дисков
    Напряжение питания 100 – 240 В (автовыбор), 50/60 Гц
    Потребляемая мощность Не более 60 Вт
    Рабочая температура 5…45°С
    Интерфейсы LAN, USB-Device
    Габаритные размеры 388 × 113 × 364 мм (ШхВхГ)
    Масса Не более 6 кг

    * В диапазоне частот от 9 кГц до 100 кГц параметры фазовых шумов и погрешность установки выходного уровня сигнала не нормируются.

    ** В диапазоне частот от 9 кГц до 1 МГц параметры спектра (искажения) выходного сигнала не нормируются.

    ***Масштабный коэффициент N

    - в диапазоне частот от 227,5 МГц до 455 МГц включительно, N=0,125

    - в диапазоне частот свыше 455 МГц до 910 МГц включительно, N=0,25

    - в диапазоне частот свыше 910 МГц до 1820 МГц включительно, N=0,5

    - в диапазоне частот свыше 1820 МГц до 3600 МГц включительно, N=1

  • Комплект поставки АКИП-3212/1

    Наименование Количество
    1 Генератор ВЧ-сигналов АКИП-3212/1 1
