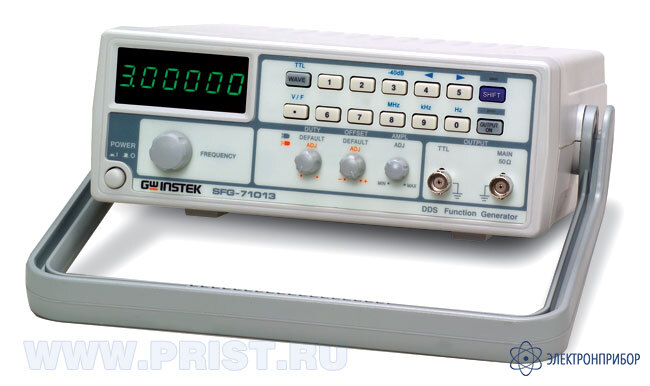

SFG-71013 — генератор

Код товара: 21694

  • Краткие характеристики SFG-71013:

    • Прямой цифровой синтез
    • Высокая стабильность и точность установки частоты (20×10-6)
    • Малые гармонические искажения (менее -55 дБн при 1 Гц … 200 кГц)
    • Частотный диапазон 0,1 Гц … 3 МГц
    • Форма сигнала: синус, треугольник, меандр
    • Разрешение по частоте 100 мГц
    • Режим постоянного смещения
    • Индикатор выходного напряжения

  • Технические характеристики SFG-71013:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон (для синуса и меандра) 0,1 Гц … 3 МГц
    Частотный диапазон (для треугольника) 0,1 Гц … 1 МГц
    Разрешение по частоте 0,1 Гц
    Погрешность установки (20х10-6)
    Амплитуда > 10 Впик (на 50 Ом)
    Погрешность установки напряжения ±20% при максимальной амплитуде
    Выходное сопротивление 50 Ом ± 10%
    Аттенюатор 40 дБ ± 1 дБ
    Постоянное смещение ± 5 В (на 50 Ом)
    Асимметрия формы 0,25…0,75 для частот менее 1 МГц (форма сигнала меандр)
    СИНУСОИДАЛЬНЫЙ СИГНАЛ Коэффициент гармоник (при уровне сигнала от 0,1 MAX до максимального) > - 55 дБн, 0,1 Гц – 200 кГц
    > - 40 дБн, 0,2 МГц – 2 МГц
    > - 30 дБн, 2 МГц – 3 МГц
    Неравномерность АЧХ ±0,3 дБ, 0,1 Гц ~ 1 МГц
    ±0,5 дБ, 1 МГц ~ 2 МГц
    ± 1 дБ, 2 МГц ~ 3 МГц
    ТРЕУГОЛЬНЫЙ СИГНАЛ Нелинейность £ 2% (0,1Гц…100кГц), £ 5% (100 кГц…1 МГц)
    ПРЯМОУГОЛЬНЫЙ СИГНАЛ Асимметрия импульсов ± (5% от периода + 4 нс), 0,1 Гц…100 кГц
    Время нарастания/спада £ 100 нс (макс. уровень 50 Ом)
    ТТЛ-ВЫХОД Выходной уровень ³ 3В
    Коэффициент нагрузки 20 ТТЛ-элементов
    Время нарастания/спада £ 25 нс
    ОБЩИЕ ДАННЫЕ Напряжение питания 115 В / 230 В ± 15%, 50 / 60 Гц
    Габаритные размеры 251 x 91 x 291 мм
    Масса 2,1 кг

  • Дополнительная комплектация SFG-71013
