RFSG4

Генераторы импульсов и сигналов

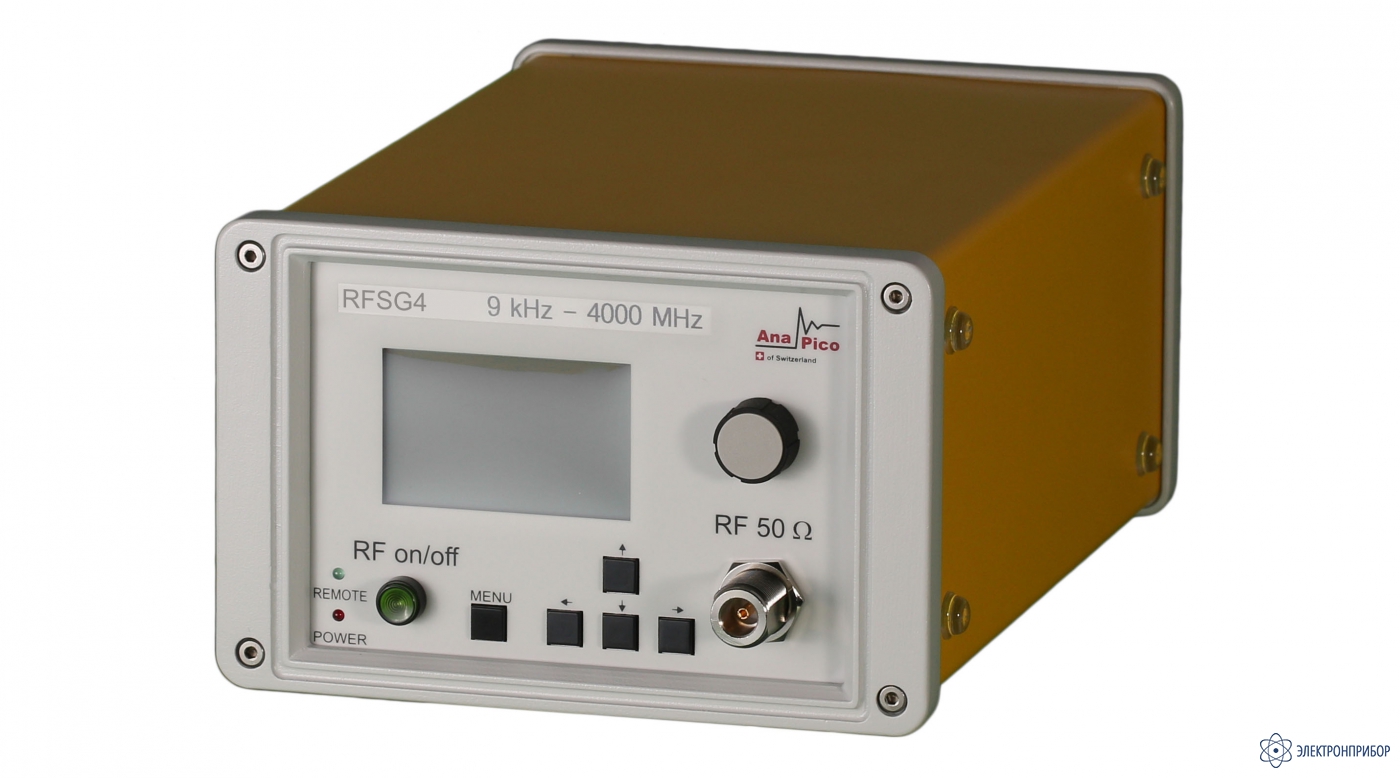

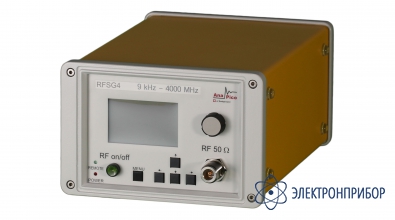

RFSG4 — генератор сигналов

Код товара: 52077
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      67514-17 до 10.05.2027

    • Производитель

      AnaPico, Швейцария

    Описание генератора сигналов RFSG4:

    RFSG4 полноценный генератор РЧ сигналов,ТЕРМОСТАТИРОВАННЫЙ генератор- стабилизированный сигнал низкого фазов-шума с разрешением микро-Hz частоты, широким и точно уровнемпривело диапазон выходной мощности, широкие возможности модуляции, и быстрое переключение.

    Он предназначен для широкого спектра применений, где высококачественный аналоговый сигнал является обязательным, предлагая альтернативу дорогостоящим высокопроизводительным генераторам сигналов RF, где SMALL размер и превосходные характеристики RF на привлекательной цене необходимы.

    Очень компактный и прочный дизайн RFSG4 работает на очень низком энергопотреблении постоянного тока (только 12 Вт), с небольшим тепловыделением и не требуя шумного вентилятора. Это дает RFSG4 большое преимущество в лабораториях или производственных испытательных объектах.

    Конструкция низкого энергопотребления позволяет использовать опциональные внутренние аккумуляторные модули, которые делают его действительно портативным инструментом, идеально подходящим для полевых испытаний, монтажа и технического обслуживания.

  • Технические характеристики генератора сигналов RFSG4:

    Параметр Минимальные Типовые Максимальные Примечание
    Диапазон частот 9 Кгц 2,0 Ггц
    4,0 Ггц
    6,1 Ггц
    RFSG2
    RFSG4
    RFSG6
    Разрешение 0,001 Гц
    Дискретность установки фазы 0,1 Град
    Время установки частоты 20 мкс
    20 мкс
    100 мкс
    200 мкс
    < = SN XX-xxx2xxxxx-XXXX
    >= SN XX-xxx3xxxxx-XXXX
    Период обновления частота Режим качания частоты, по списку 400 мкс 400 мкс время от получения команды SCPI
    Уровень фазовых шумов на частоте 1 ГГц
    Отстройка 20 кГц -130 дБн/Гц См. графики измерения фазового шума.
    Джиттер 68 Fs скз В диапазоне частот от 10 Гц до 1 МГц
    Частота спектра
    Гармоники
    Суб-гармоники
    -40 дБн
    -80 дБе
    -30 дБн
    -70 дБн
    Pиз = + 10 дБм
    Негармонические искажения
    < 1 МГц
    > 1 МГц
    -70 дБн
    -75 дБн
    -60 дБн
    -65 дБн
    Pиз = + 10 дБм
    Паразитная ЧМ при 1 ГГц 3 Гц 0,3 Кгц Кому 3 Кгц,
    Взвешенный (МСЭ-Т)
    12 Гц 0,03 Кгц Кому 23 Кгц
    Уровень мощности
    Диапазон
    Без опции PE3 С опцией PE3
    -30 дБм -120 дБм 18 дБм 17 дБм > 10 Мгц
    См. Графики на стр 8
    Разрешение установки уровня 0,01 дБ
    Погрешность установки уровня 0,3 дБ
    0,5 дБ
    1,5 дБ
    < 0,8 дБ
    < 1,3 дБ
    -20 до + 10 к дБм
    -80 до-20 или > 10 дБм
    <-80 дБм
    Выходное сопротивление
    КСВ
    50 Ом
    1,5
    1,7
    1,8
    2,0
    < 3 ГГц
    > 3 ГГц
    Вход опорного генератора 8 МГц 200 МГц Программируется пользователем
    Уровень -5 дБм 0 дБм + 13 дБм
    Диапазон захвата +/-1,0
    Ppm
    Входное сопротивление 50 Ом
    Внутренний опорный генератор 10 МГц
    Точность внутреннего опорного генератора ± 40 млрд.долей Калибруется
    при температуре 23 ± 3 °C
    Температурная нестабильность частота (0 до 50 Градусов) ± 100 Ppb
    Уход частоты опорного генератора за год 0,5 млн.доли
    Уход частоты за день (после 30 дней работы) 5 млрд.д
    Время прогрева 5 Мин
    Выход внутреннего опорного генератора +0 дБм
    50 Ом
    Защита от обратной мощности
    Напряжение постоянного тока 30 В
    РЧ Мощность 36 дБм
    Размеры
    Исключая Соединители Ш x Д x В172 x 250 x 106 Мм
    Включая Соединители Ш x Д x В 172 x 273 x 106 Мм
    Диапазон частот 1 Гц
    1 Гц
    3 Мгц
    1 Мгц
    50 Кгц
    Дискретность по частоте 0,1 Гц
    Размах выходного напряжения 10 мВ 5 В 2 В
    Гармонические искажения синусоидального сигнала 1%
    Выход Сопротивление 50 Ом
    КМОП
    Импульсная модуляция
    Отношение уровней вкл/выкл
    70 дБ
    Частота повторения DC 5 МГц
    Ширина импульса 30 нс
    50 мкс
    Время нарастания/спада 5 нс
    Количество импульсов в последовательности 2 4192
    Ширина импульсов 30 нс 100 мкс
    Видео Пе -40 дБ
    Внешних Вход Амплитуда 1 В
    Частотная модуляция
    Максимальное значение девиации
    (Пик)
    > 2 МГц
    N x 100 МГц
    Модулирующий сигнал Синус, Треугольник,FSK
    Частота модуляции 1 Гц/DC 800 кГц
    Чувствительность по внешнему входу
    Гармонические искажения < 1%
    Фазовая модуляция
    Девиация
    0 N*80 рад
    Частота девиации 1 Гц 800 КГц >-3 дБ полоса пропускания
    Модулирующие сигналы Синус, Треугольник,FSK
    Чувствительность по внешнему входу N 40 рад для
    1 Впик-пик
    Гармонические искажения < 1% Частота модуляции 1 кГц и/или
    N*20 рад девиация
    Частота Диапазон 1 Гц
    1 Гц
    3 Мгц
    1 Мгц
    50 Кгц
    Синус
    Треугольник
    Меандр
    Частота Разрешение 0,1 Гц
    Пиковая амплитуда выходного напряжения 10 мВ 2 В Синус, Треугольник
    Меандр (CMOS Выход)
    Гармонические искажения 1% < 100 Кгц, 1 Vpp
    Выходное сопротивление 50 Ом
    Cmos
    Синус, Треугольник,
    меандр
    Видеосигнал внутреннего импульсного модулятора
    Выход КМОП
    Период 30 нс 50 с
    Ширина импульса 15 нс 50 с
    Время выдержки 10 нс
    Trigger OUT Режим синхронизации для нескольких источников
    Режимы Запуск начала свипирования
    Запуск на каждую точку
    Триггер Сигнала Импульса Ширина 100 нс
    Виды запуска Непрерывной, однократный, по окнам, по затвору
    Источник запуска RF кнопка, внешний, по шинам
    (GPIB, LAN, USB)
    Режимы запуска Непрерывный, запуск-работа, сброс-
    работа»
    Задержка запуска Подл. уточн
    Погрешность запуска 5 мкс
    Задержка внешнего запуска 50 мкс 40 с
    Разрешение внешнего запуска 15 нс
    Счетный цикл запуска 1 255
    Полярность запуска По переднему фронту по заднему фронту
  • Комплект поставки RFSG4

    Наименование Количество
    1 Генератор сигналов - RFSG4 1
