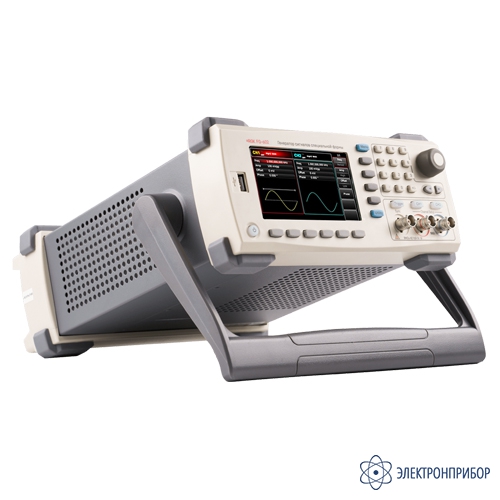

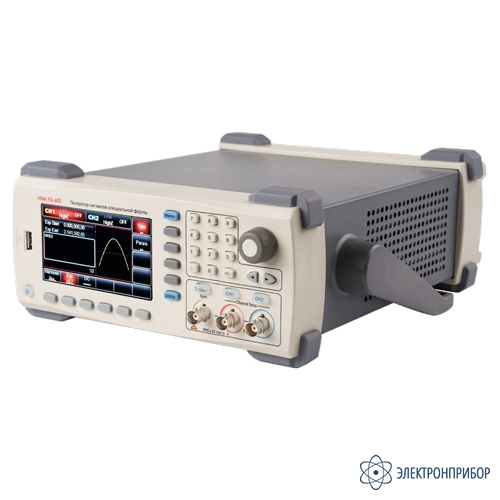

RGK FG-602 — генератор сигналов специальной формы

Код товара: 73239

    • Гарантия

      12 месяцев

    • Производитель

      RGK, Китай

    • Артикул

      754613

    Сертификаты

    Описание генератора сигналов специальной формы RGK FG-602:

    Генератор сигналов специальной формы RGK FG-602 является экономичным, высокопроизводительным, многофункциональным двухканальным генератором сигналов. Устройство может генерировать точные, стабильные, чистые выходные сигналы с низким уровнем искажений, а также может обеспечить генерацию высокочастотных импульсов формы, близкой к идеальной прямоугольной.

    Удобный интерфейс генератора, превосходные технические показатели и интуитивно понятный графический интерфейс помогают пользователям быстро выполнять задачи и повышать эффективность работы.

    Генератор сигналов специальной формы RGK FG-602 является высокопроизводительным и многофункциональным прибором, использующем технологию прямого цифрового синтеза (DDS) для получения точных и стабильных сигналов.

    Особенности и преимущества генератора сигналов специальной формы RGK FG-602:

    • два независимых выходных канала;
    • частота дискретизации 1,28 ГВыб/с и ЦАП с разрешением 16 бит;
    • выходной синусоидальный сигнал до 60 МГц, полнодиапазонное разрешение 1 мкГц;
    • прямоугольные и импульсные сигналы с частотой следования до 25 МГц, минимальное время нарастания/спада достигает 11 нс, время нарастания/спада, а также коэффициент заполнения регулируются пользователем;
    • поддержка 18 выражений функций, максимальная длина:160 символов;
    • сохранение сигналов произвольной формы от 8 до 16 миллион точек, 200 групп, энергонезависимое хранение сигналов;
    • объем памяти до 20 МБ (.bsv или .csv);
    • широкий выбор типов модуляции: AM, ЧM, ФM, АМн, ЧМн, ФМн, BPSK, QPSK, OSK, SUM, DSBAM, QAM, ШИМ;
    • поддержка режима качания частоты и пакетного вывода;
    • каждый из 2 каналов поддерживает независимо или одновременно: внутренняя/внешняя модуляция, внутренний/внешний/ручной запуск;

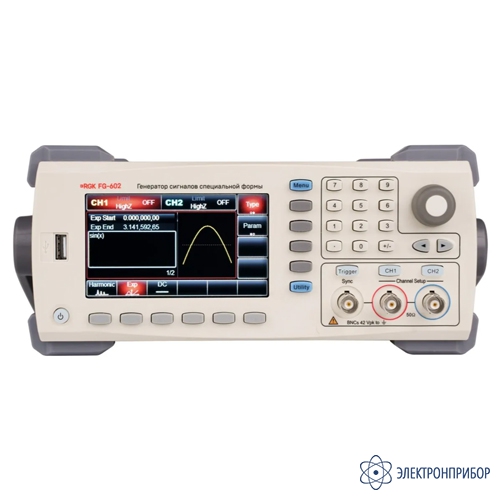

    • 4,3-дюймовый цветной TFT-дисплей с высоким разрешением;

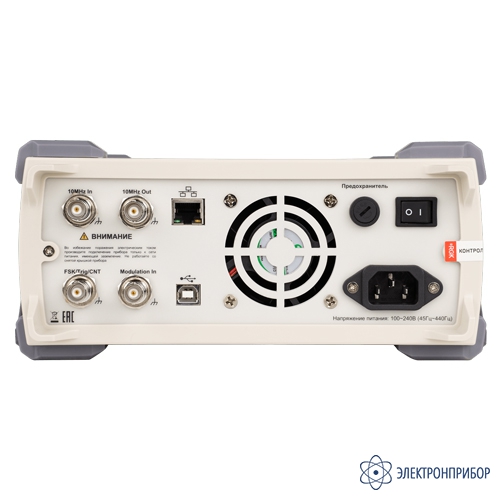

    • интерфейсы: USB, LAN, вход/выход внешнего опорного генератора частоты 10 МГц;
    • удобный многофункциональный поворотный регулятор и цифровая клавиатура.

  • Технические характеристики генератора сигналов специальной формы RGK FG-602:

    Параметр Значение
    Количество каналов 2 (независимые)
    Максимальная рабочая частота 60 МГц
    Частота дискретизации до 320 Мвыб/с
    Форма генерируемого сигнала синусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток
    Рабочие режимы выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте)
    Поддерживаемые типы модуляций амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM)
    Характеристики выходного сигнала
    Размах по амплитуде ≤20 МГц: от 1 мВ до 10 В (50 Ом)
    ≤60 МГц: от 1 мВ до 5 В (50 Ом)
    (высокоомная нагрузка)
    ≤20 МГц: от 2 мВ до 20 В (50 Ом)
    ≤60 МГц: от 2 мВ до 10 В (50 Ом)
    Погрешность установки амплитуды ± (1% от установленного значения + 1 мВ)
    Неравномерность АЧХ
    (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом)    		 до 10 МГц: ± 0,1 дБ
    от 10 МГц до 60 МГц: ± 0,2 дБ
    Характеристики выходного сигнала
    Сопротивление 50 Ом
    Изоляция максимальное значение напряжения 42 В относительно земли
    Защита канальная защита
    Частотомер
    Уровень входного сигнала совместимый с ТТЛ
    Диапазон частот входного сигнала от 100 мГц до 200 МГц
    Относительная погрешность измерения частоты ± 51 · 10-6
    Разрешение 6 разрядов
    Тип связи по постоянному току
    Дисплей
    Дисплей TFT ЖК-дисплей диагональю 4,3 дюйма
    Разрешение дисплея 480 x 272 пикселей
    Питание
    Напряжение питания переменное 100-240 В, 45-440 Гц, CAT II
    Энергопотребление не более 50 Вт
    Предохранитель 250 В, 2 А
    Условия эксплуатации
    Диапазон температур:
    - рабочая
    - хранения и транспортировки
    от -10 до +40 °C
    от -20 до +60 °C
    Относительная влажность:
    - при температуре не выше 35 °C
    - при температуре от 35 °C до 40 °C
    не более 90%
    не более 60%
    Высота над уровнем моря:
    - рабочая
    - хранения и транспортировки
    до 2000 м
    не более 15000 м
    Массо-габаритные характеристики
    Габаритные размеры 318 x 265 x 110 мм
    Масса 3,1 кг

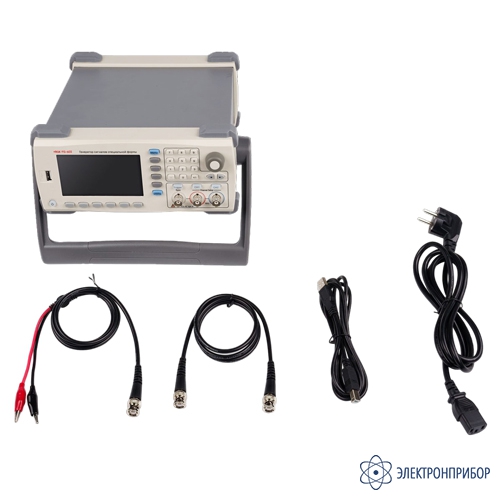

  • Комплект поставки RGK FG-602

    № Наименование Количество
    1 Генератор сигналов специальной формы RGK FG-602 1
    2 Кабель питания 1

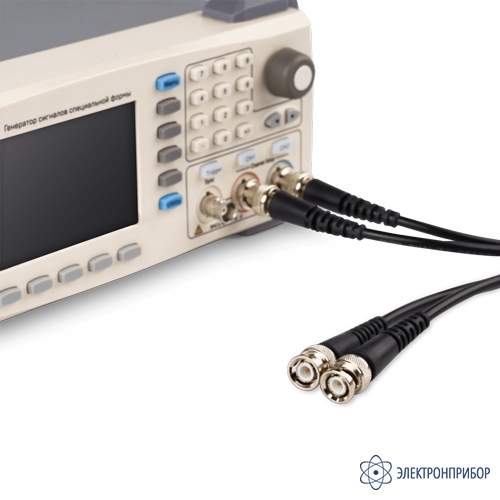

    3 Соединительный кабель типа BNC - BNC 1
    4 Соединительный кабель с разъемом BNC и зажимами «крокодил» 1
    5 USB кабель 1
