Генераторы импульсов и сигналов

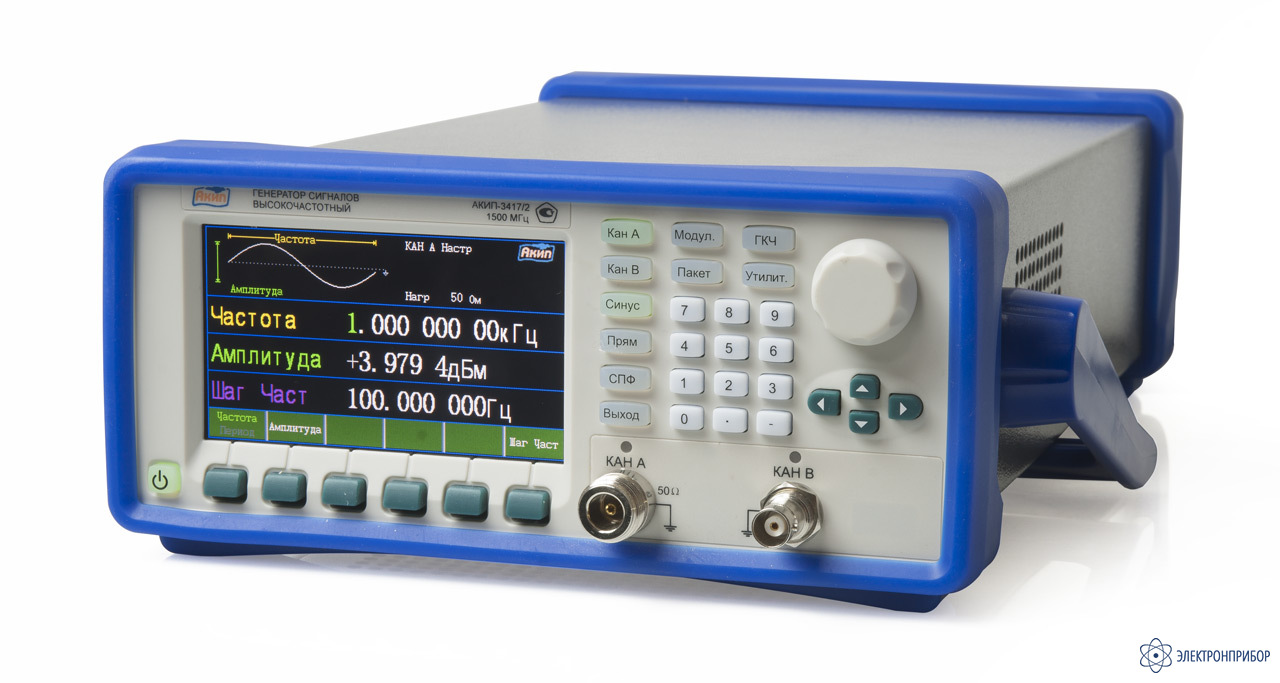

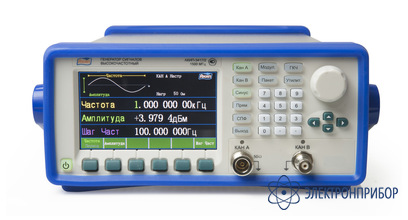

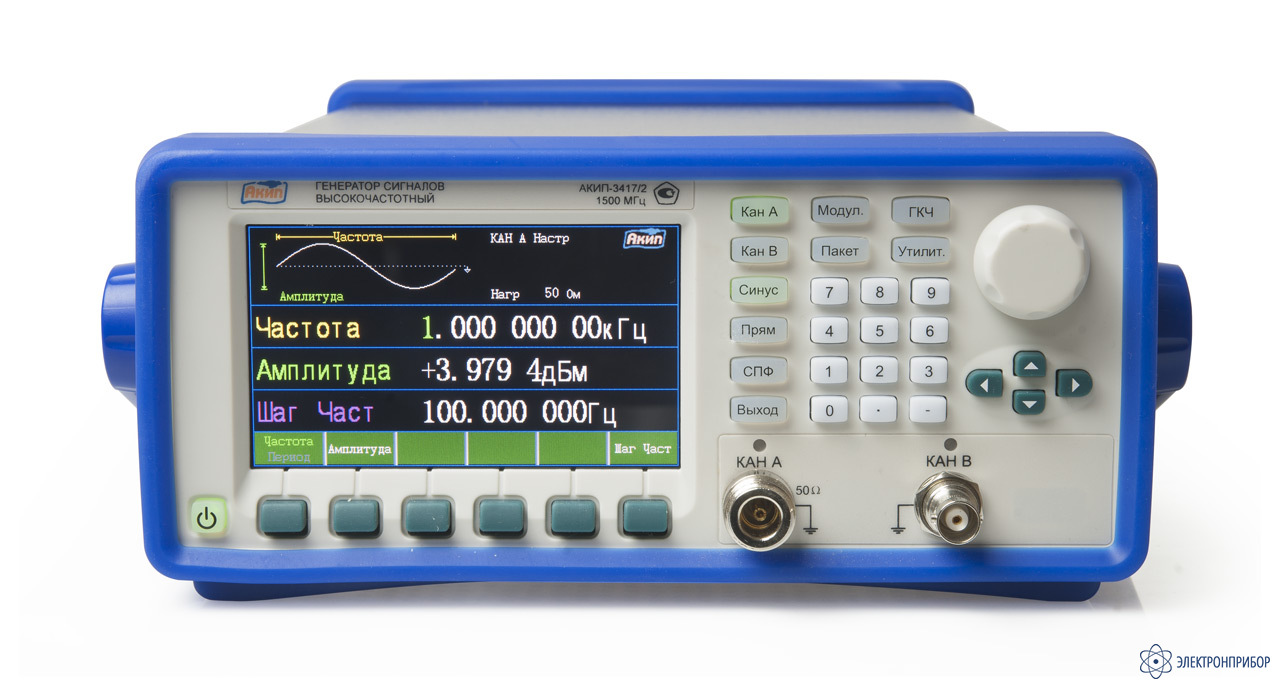

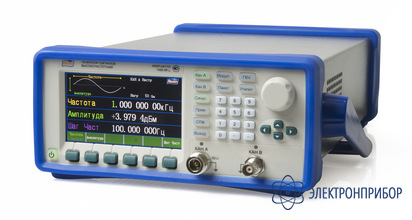

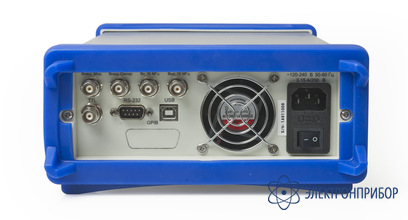

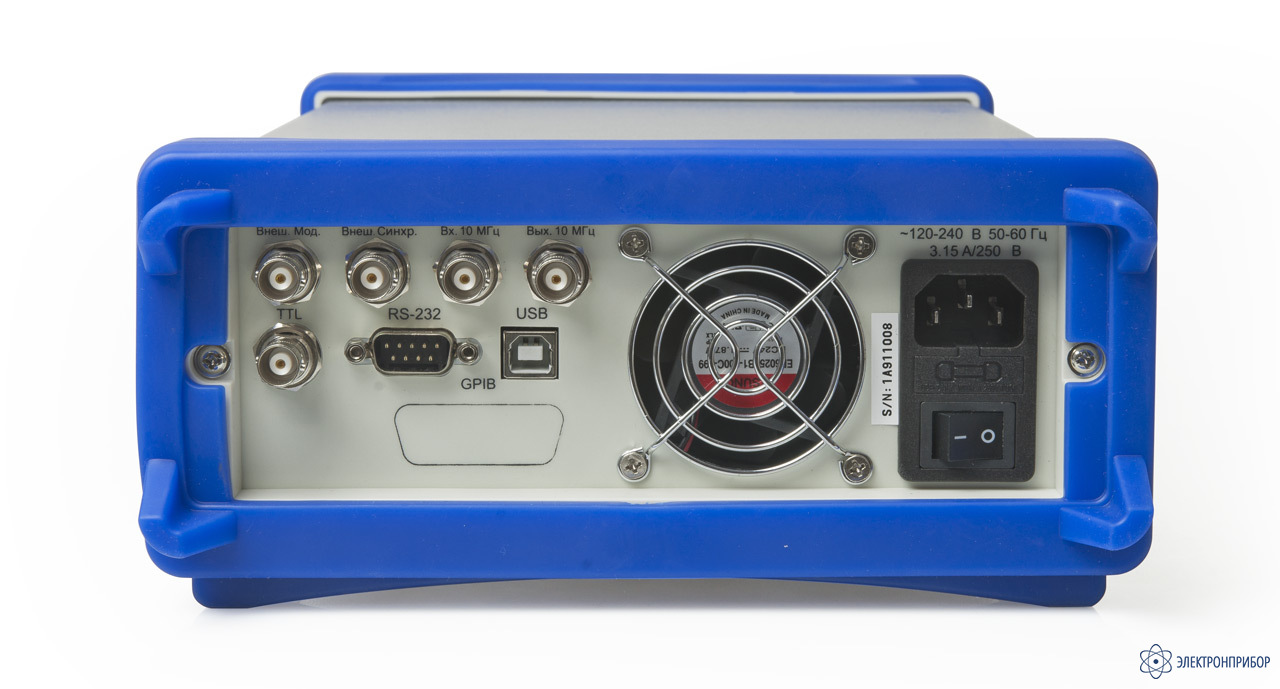

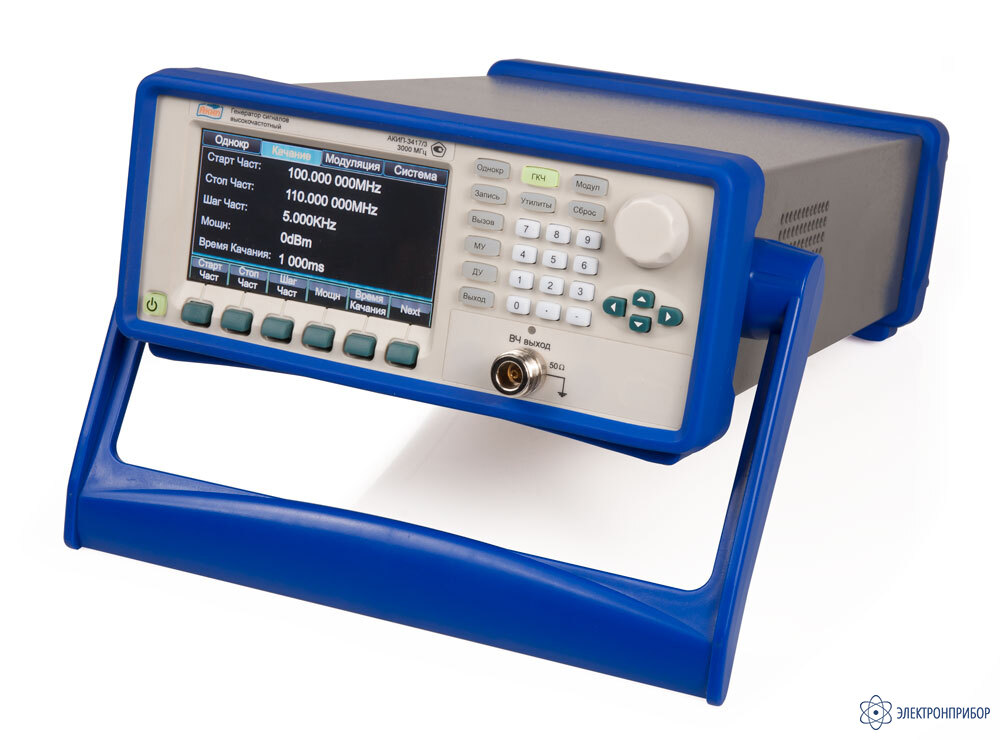

АКИП-3417 — генератор сигналов специальной формы

Код товара: 36988
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      73612-18 до 20.12.2029

    • Производитель

      АКИП

    Сертификаты

    Краткие характеристики АКИП-3417:

    • 2 независимых канала (кан А/ В)
    • Диапазон частот: 1 мкГц…500 МГц (канал A- синус), 1 мкГц…10 МГц (канал B), макс. разрешение 1 мкГц
    • Канал A (система ФАПЧ): синус, прямоугольник
    • Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.)
    • Вых. уровень (кан А/ В): 1 мВпик...10 Впик (50 Ом)/ -127 дБм… + 13 дБм
    • Внутренний опорный генератор: ±1х10-6
    • Виды модуляции (кан В): АМ, ЧМ, ЧМн, ФМн
    • Функции (кан В): свипирование (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы
    • Графический ЖК-дисплей с диагональю 9 см.(TFT, отображение 10 параметров выходного сигнала)
    • Интерфейсы: USB, RS-232 (опция: GPIB)
  • Технические характеристики АКИП-3417:

    Параметр Значение
    ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ A)
    Частотный диапазон Синус: 1 мкГц … 500 МГц; прямоугольник: 1 мкГц … 80 МГц
    Разрешение 1 мкГц (≤ 80 МГц) / 1 Гц (> 80 МГц)
    Погрешность уст. частоты ±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц)
    Выходной уровень -127 дБм… + 13 дБм
    Разрешение 0,1 дБ
    Погрешность уст. уровня ±1 дБ от уст. (вых. уров. ≥ - 105 дБм); ±2 дБ от уст. (вых. уров. ≥ - 117 дБм)
    ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ Б)
    Частотный диапазон 1 мкГц … 10 МГц
    Разрешение 1 мкГц
    Погрешность уст. частоты ±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц)
    Выходной уровень 1 мВпик...10 Впик (50 Ом); 2 мВпик…20 Впик (1 МОм)
    Разрешение 1 мВпик
    Погрешность уст. уровня ±(1% от уст. + 1 мВ)
    Постоянное смещение ±5 Впик (50 Ом), ± 10 Впик (1 МОм)
    ОБЩИЕ ДАННЫЕ (КАНАЛ А/ В)
    КСВН < 1.8
    Выходное сопротивление 1 МОм/ 50 Ом
    СПЕКТРАЛЬНАЯ ЧИСТОТА
    Коэффициент гармоник < -30 дБн (при вых. уровне ≤ 4 дБм)
    Негармон. составляющие < -40 дБн (при вых. уровне ≤ 4 дБм, девиация несущей ≥ 5 кГц)
    Субгармоники < -40 дБн (выходной уровень ≤ 4 дБм)
    Паразитная ЧМ < 100 Гц (диап. част.: 0,3 … 3 кГц, СКЗ, < 110 МГц)
    ПРЯМОУГОЛЬНИК
    Время нарастания ≤ 15 нс
    Выброс ≤ 5%
    МОДУЛЯЦИЯ (КАНАЛ А)
    Виды модуляции АМ, ЧМ, ЧМн, ФМн
    Глубина АМ Глубина: 1 … 120 %
    Частота модуляции 1 мкГц … 20 кГц (внутр.), 20 Гц … 20 кГц (внеш.)
    Девиация фазы ФМн 0° … 360°
    Вход внеш. модуляции Уровень: 5 В. Частота: DC … 10 кГц. Импеданс: 10 кОм.
    СВИПИРОВАНИЕ/ ГКЧ (КАНАЛ А)
    Режимы качания Линейный, логарифмический - Fнес ≤ 80 МГц; пошаговый - Fнес ≥ 80 МГц
    Время качания 1 мс…800 с (лин.), 10 мс … 800 с (лог.)
    Длительность шага 50 мс … 10 с
    ПАКЕТНЫЙ РЕЖИМ BURST (КАН А)
    Виды запуска По счету (от 1 до 10.000 импульсов), по строб-импульсу
    Период повторения 1 мс – 800 с
    ФОРМЫ СИГНАЛА (КАНАЛ B)
    Тип Синус, прямоуг., треуг., импульс, Sync, экспонента, шум, DC (пост. смещ.)
    Прямоугольник Время нарастания: ≤ 50 нс. Скважность: 0,01 … 99,99 %
    Импульс Время нарастания: ≤ 50 нс. Длительность: 200 нс … 20 с
    Пила Симметрия: 0,0 … 100,0 %
    ОБЩИЕ ДАННЫЕ
    ЖК-дисплей Графический цветной (TFT, диагональ 11 см), 480 х 272 точек
    Напряжение питания 220 В (± 22 В), 47~53 Гц
    Рабочие условия 0…40°С, 80%
    Интерфейс USB, RS-232
    Габаритные размеры 254 × 103 × 374 мм
    Масса 4,5 кг
  • Комплект поставки АКИП-3417

    Наименование Количество
    1. Прибор АКИП-3417 1
    2. Сетевой шнур 1
    3. Соед. кабель BNC-BNC 1
    4. CD-диск с ПО (по запросу) 1
    5. Руководство по эксплуатации 1
