ДН-100э — делитель высокого напряжения 1-100 кВ (эталонный, 0,5%)

Код товара: 25323
  • 54883-13

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      54883-13 до 23.04.2029

    Назначение делителя высокого напряжения ДН-100э:

    Делители напряжения ДН-100э предназначены для масштабных преобразований напряжения постоянного и переменного тока частотой 50 Гц.

    Возможно использование делителей напряжения для масштабных преобразований напряжений стандартизованных грозовых импульсов и для масштабных преобразований напряжения переменного тока в частотном диапазоне от 20 до 20000 Гц.

    Возможно использование делителей напряжения ДН-100э в качестве рабочего эталона 2 разряда при проведении поверки киловольтметров, измерительных систем, делителей напряжения и масштабных преобразователей напряжения, в соответствии со следующими государственными поверочными схемами:

    • для средств измерений электрического напряжения постоянного тока – вольта в диапазоне от 1 до 500 кВ (положительной и отрицательной полярностей);
    • для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц.

    Описание делителя высокого напряжения ДН-100э:

    Принцип действия делителей напряжения основан на методе емкостно-омического деления.

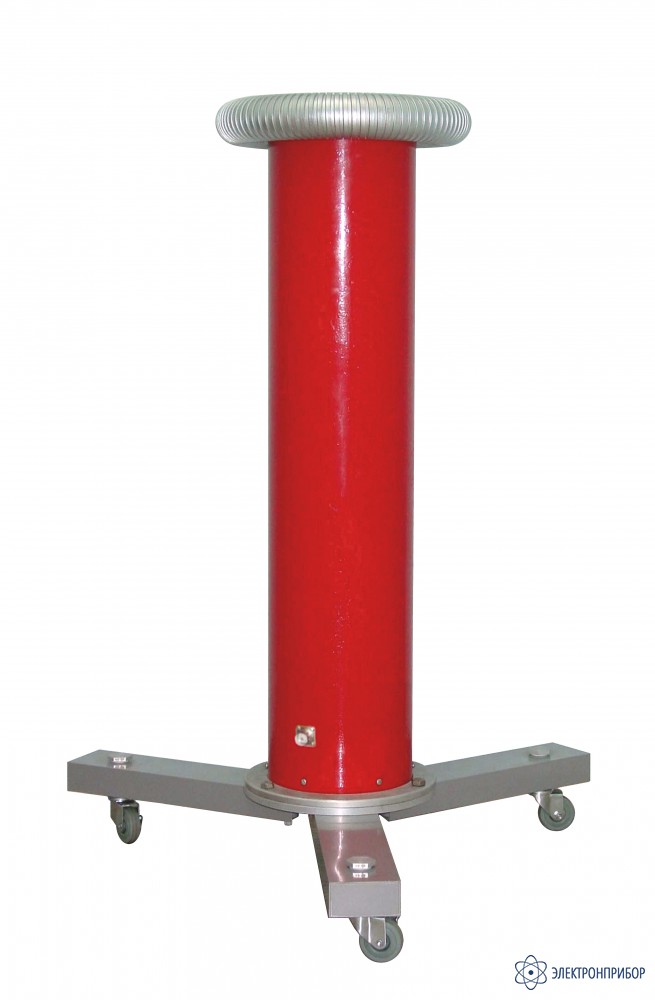

    Делители напряжения состоят из диэлектрических труб, являющихся внешним корпусом, плеча высокого напряжения, плеча низкого напряжения, электростатических экранов и опоры.

    Элементы плеч высокого и низкого напряжения размещены на диэлектрических платах внутри труб из стеклопластика. В плече низкого напряжения установлен разрядник для защиты подключаемого к делителю напряжения прибору от перенапряжений. По краям на трубах находятся металлические фланцы, в которых предусмотрены отверстия для охлаждения элементов делителя.

    Опора делителей выполнена из металлического профиля. Опора делителей напряжения ДН-100э снабжена колесами для облегчения перемещения делителя по испытательному полю.

    Каждый делитель напряжения снабжается коаксиальным кабелем, который необходим для подсоединения к выходу делителя измерительного прибора.

    Делители напряжения пломбируются от несанкционированного доступа нанесением наклеек на нижнюю часть корпуса в месте соединения диэлектрической трубы с фланцами.

    Делители напряжения имеют табличку с техническими данными, на которой напечатан их заводской номер в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр.

    Рабочее положение делителя напряжения – вертикальное.

    Нанесение знака поверки на делители напряжения не предусмотрено

  • Технические характеристики делителя высокого напряжения ДН-100э:

    Параметр Значение
    Возможные значения номинальных коэффициентов деления 200, 500, 1000, 1500, 2000, 3000, 4000
    Диапазон преобразований напряжения постоянного тока, кВ от 1 до 100
    Пределы допускаемой основной относительной погрешности преобразований напряжения постоянного тока, % ±0,5
    Диапазон преобразований напряжения переменного тока частотой 50 Гц, кВ от 1 до 100
    Пределы допускаемой основной относительной погрешности преобразований напряжения переменного тока частотой 50 Гц, % ±0,5
    Диапазон преобразований напряжения переменного тока в частотном диапазоне от 20 до 20000 Гц, кВ от 1 до 100 *
    Пределы допускаемой основной относительной погрешности преобразований напряжения переменного тока в частотном диапазоне от 20 до 20000 Гц, % ±1,0
    Диапазоны преобразований напряжения стандартных грозовых импульсов, кВ от 10 до 100
    Пределы допускаемой основной относительной погрешности преобразований напряжения стандартных грозовых импульсов, % ±1,0
    Примечание: пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной в диапазоне рабочих температур, равны пределам основной погрешности измерений.
    Время установления рабочего режима измерений 60
    Средняя наработка на отказ, ч, не менее 7000
    Средний срок службы, лет, не менее 8
    Габаритные размеры (высота × диаметр трубы × диаметр опоры), мм, не более 950 × 185 × 700
    Масса, кг, не более 15
    Нормальные условия применения:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха, %
    - атмосферное давление, кПа
    от +15 до +25
    до 80
    от 84 до 106
    Рабочие условия применения:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха, %
    - атмосферное давление, кПа
    от +5 до +40
    80 при 25 °С
    от 84 до 106

    Примечание: * - в базовой версии делителей возможность преобразований напряжения переменного тока в частотном диапазоне от 20 до 20000 Гц или преобразований напряжения стандартизованных грозовых импульсов отсутствует. Работа делителей напряжения в частотном диапазоне от 20 до 20000 Гц или на напряжении стандартизованных грозовых импульсов возможна только по специальному заказу и изготовлению. О такой возможности должно быть сделано указание в руководстве по эксплуатации и запись в разделе «Примечание» ФГИС «Аршин» при передаче сведений о поверке.

  • Комплект поставки ДН-100э

    № Наименование Количество
    1 Делитель напряжения ДН-100э 1
    2 Кабель измерительный 1
    3 Руководство по эксплуатации 1
    4 Паспорт 1
