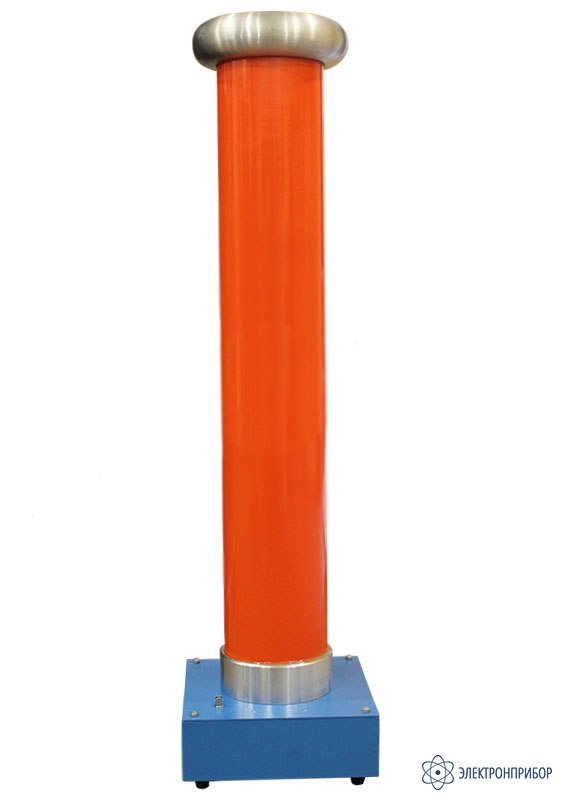

ВДН-150кВ — делитель напряжения высоковольтный

Код товара: 57366
  • 77714-20

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      77714-20 до 28.02.2025

    Сертификаты

    Назначение делителя напряжения высоковольтного ВДН-150кВ:

    Высоковольтные делители напряжения ВДН-150кВ предназначены для использования в качестве масштабного преобразователя высоких напряжений постоянного тока и переменного тока промышленной частоты в сетях электроэнергетических объектов и в высоковольтных лабораториях при проведении испытаний.

    Описание делителя напряжения высоковольтного ВДН-150кВ:

    Высоковольтные делители напряжения ВДН-150кВ собраны по схеме резистивно-емкостного масштабного преобразователя. Корпуса делителей состоят из диэлектрических материалов. Охлаждение элементов делителей осуществляется с помощью отверстий, находящихся в основании и в верхней крышке корпуса.

  • Технические характеристики делителя напряжения высоковольтного ВДН-150кВ:

    Параметр Значение
    Технические характеристики блока высокого напряжения
    Диапазон измеряемых напряжений переменного тока частоты 50 Гц (действующее значение), кВ 1 - 150
    Диапазон измеряемых напряжений постоянного тока, кВ 1 - 150
    Коэффициент деления 1000:1
    Входное сопротивление высоковольтного плеча, МОм 1800
    Предел допустимой приведенной основной погрешности измерения напряжения постоянного тока, не более ±3%
    Предел допустимой приведенной основной погрешности измерения напряжения переменного тока, не более ±3%
    Габаритные размеры высоковольтного блока, мм 250*250*1100
    Масса высоковольтного блока, кг, не более 15
    Рабочие условия эксплуатации
    Диапазон рабочих температур, °С От +10 до +35
    Относительная влажность воздуха при 25 °С, %, не более 80
    Атмосферное давление, кПа 84-106,7

  • Комплект поставки ВДН-150кВ

    № Наименование Количество
    1 Высоковольтный делитель напряжения ВДН-150кВ 1
    2 Кабель соединительный коаксиальный длина 3 м 1
    3 Провод заземления длина 3 м 1
    4 Руководство по эксплуатации 1
    5 Паспорт 1
    6 Транспортная тара 1
