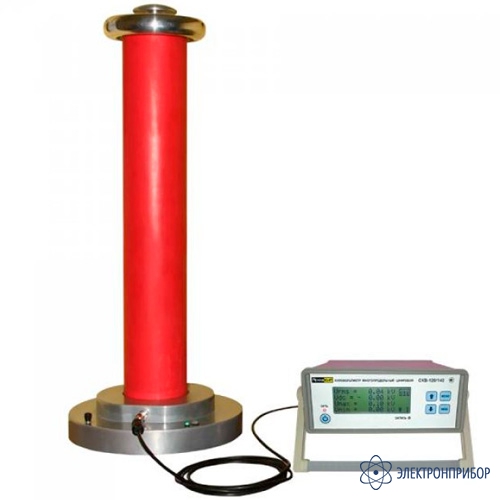

ПрофКиП СКВ-120/140 — киловольтметр многопредельный цифровой
Код товара: 62695-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
64607-16 до 13.07.2026
-
Производитель
Сертификаты
Назначение киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140:
Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 предназначен для измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения постоянного тока.
Принцип действия киловольтметра основан на масштабном преобразовании высокого входного напряжения в заданное число раз с помощью высоковольтного делителя и преобразованием выходного напряжения делителя аналого-цифровым преобразователем с последующим отображением результатов измерения на жидкокристаллическом дисплее.
Отличительной особенностью киловольтметра является конструкция блока делителя высоковольтного многопредельного цифрового. Конструктивно в одном блоке размещены две группы делителей высоковольтных резистивно-емкостных, автоматически переключающихся в зависимости от значения входного напряжения, что обеспечивает линейность преобразования высокого входного напряжения. Для удобства измерения различного по характеру изменения (быстро или медленно меняющегося) напряжения в киловольтметре предусмотрена возможность установки различного времени усреднения измерения: 0.5 с, 1.0 с, 2.5 с, 5.0 с. Киловольтметр позволяет производить до пятнадцати записей измеряемого значения напряжения с длительностью записи по две секунды каждая.
В киловольтметре реализована функция стабилизации физико-химических параметров жидкого диэлектрика, заполняющего блок высоковольтного делителя, методом адсорбционной очистки, обеспечивающая стабильность коэффициента масштабного преобразования входного напряжения. Дополнительно киловольтметр оснащен интерфейсом USB для отображения на дисплее ПК формы и параметров кривой напряжения в масштабе реального времени.
Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 выпускается в трех модификациях, отличающихся пределами допусмкаемой относительной погрешности измерения напряжения тока:
- ПрофКиП СКВ-120/140 (кл. т. 0.25) - относительная погрешность ± 0.25%;
- ПрофКиП СКВ-120/140 (кл. т. 0.5) - относительная погрешность ± 0.5%;
- ПрофКиП СКВ-120/140 (кл. т. 1.0) - относительная погрешность ± 1.0%.Особенности киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140:
- Диапазон измерения напряжения постоянного тока: 2.000 кВ … 26.000 кВ и 26.01 кВ … 140.00 кВ;
- Два предела измерения в одном делителе;
- Относительная погрешность: в каждой точке диапазона 0.25% / 0.5% / 1.0% (в зависимости от модификации);
- Время установления рабочего режима: не более 5.0 с;
- Применение методов стабилизации параметров жидкого диэлектрика: высокая стабильность делителя;
- Встроенный USB-интерфейс и специальное ПО с дополнительными возможностями.
-
-
Технические характеристики киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140:
Параметр ПрофКиП СКВ-120/140 (кл. т. 0.25) ПрофКиП СКВ-120/140 (кл. т. 0.5) ПрофКиП СКВ-120/140 (кл. т. 1.0) Диапазон измерения действующих значений напряжения переменного тока частотой 50 Гц 2.000 кВ … 26.000 кВ;
26.01 кВ …120.00 кВДиапазон измерения напряжения постоянного тока 2.000 кВ … 26.000 кВ;
26.01 кВ … 140.00 кВПределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц ± 0.25% ± 0.5% ± 1.0% Пределы допускаемой относительной погрешности измерения напряжения постоянного тока ± 0.25% ± 0.5% ± 1.0% Входное сопротивление постоянному току 535 МОм ±10% Время установления рабочего режима Не более 5.0 с Количество диапазонов измерения 2 Режим переключения пределов измерения Автоматический Максимальное время работы 8 часов с последующим отключением на 1 час Рабочие условия эксплуатации Температура окружающего воздуха 5°С … 40°С Относительная влажность воздуха 30% … 80% Атмосферное давление 84 кПа … 106.7 кПа Нормативные и технические документы, устанавливающие требования к киловольтметру ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»;
ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний»;
ТУ 422120-003-68134858-2014 «Киловольтметр многопредельный цифровой «ПрофКиП СКВ-120/140». Технические условия»;
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»Средняя наработка на отказ Не менее 5 000 часов Средний срок службы Не менее 5 лет Степень защиты IP54 Питание 220 В ±22 В, 50 Гц ±0.5 Гц Максимальная потребляемая мощность 20 ВА Габаритные размеры блока индикации 260 х 100 х 260 мм Габаритные размеры блока делителей ДВМЦ 300 х 300 х 800 мм Вес блок индикации 3 кг Вес блока делителей ДВМЦ 12 кг -
Комплект поставки ПрофКиП СКВ-120/140
№ Наименование Количество 1 Блок индикации 1 2 Блок ДВМЦ 1 3 Межблочный соединительный кабель 1 4 Кабель сетевой 1 5 Вставка плавкая 3.15 А АГО.481.304 ТУ 2 6 Паспорт 1 -
