ДН-50э, ДН 50 э, ДН50э

Киловольтметры и высоковольтные делители напряжения (высоковольтные измерительные системы)

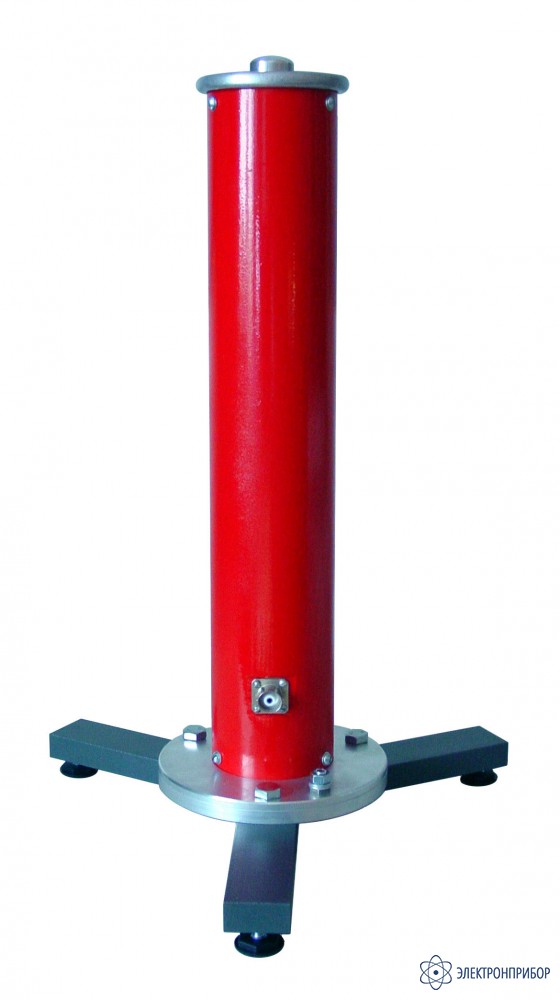

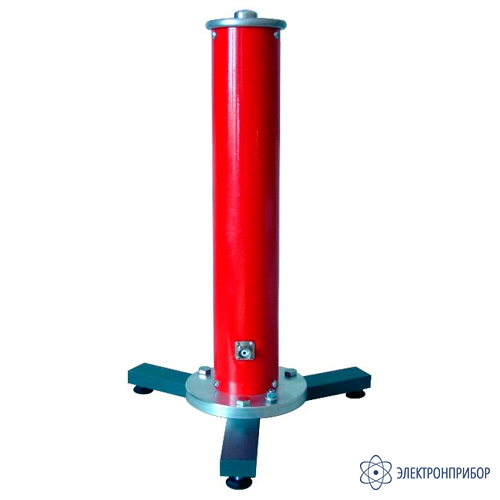

ДН-50э — делитель напряжения

Код товара: 38573
  • 54883-13

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      54883-13 до 23.04.2029

    Назначение делителя напряжения ДН-50э:

    Делитель напряжения ДН-50э предназначен для использования в качестве масштабного преобразователя высоких напряжений постоянного тока и переменного тока промышленной частоты в сетях электроэнергетических объектов и в высоковольтных лабораториях при проведении испытаний.

    Делитель напряжения ДН-50э могут также применять для масштабного преобразования высоких импульсных напряжений стандартной коммутационной и грозовой формы, а частотный диапазон преобразуемых высоких напряжений переменного тока может быть расширен от 1 Гц до 20000 Гц.

    Описание делителя напряжения ДН-50э:

    Делитель напряжения ДН-50э собран по схеме резистивно-емкостного масштабного преобразователя. Плечи высокого напряжения собраны из резистивно-емкостных сборок. Плечо низкого напряжения собрано из конденсаторов, соединенных параллельно и шунтированных резисторами. Резистивно-емкостные сборки делителей помещены в диэлектрические корпуса. В основаниях и в верхних крышках корпусов предусмотрены отверстия для охлаждения элементов делителя.

    В плече низкого напряжения установлен разрядник для защиты от перенапряжений. Коаксиальный кабель, применяемый для подсоединения к выходу делителя и к измерительному прибору, снабжен байонетными разъемами.

  • Технические характеристики делителя напряжения ДН-50э:

    Параметр Значение
    Номинальные коэффициенты деления 500, 1000, 1500, 2000, 3000, 4000
    Диапазоны преобразования напряжения постоянного тока, кВ: ±(1...50)
    Диапазоны преобразования действующих значений напряжения переменного тока номинальной частотой 50 Гц (дополнительно по заказу 1 Гц - 20 кГц), кВ: 1...50
    Диапазоны (дополнительно по заказу) преобразования напряжений стандартных грозовых и коммутационных импульсов, кВ: 1...50
    Пределы допускаемой относительной основной погрешности коэффициента деления при измерении действующих значений напряжения переменного тока номинальной частотой 50 Гц и напряжения постоянного тока, %: ±0,5
    Пределы допускаемой относительной дополнительной погрешности коэффициента деления при измерении высоких импульсных напряжений стандартной коммутационной и грозовой формы, или при измерении действующих значений напряжения переменного тока в частотном диапазоне от 1 Гц до 20 кГц, % ± 0,5
    Дополнительная погрешность коэффициента деления делителей для всех видов измеряемых напряжений, обусловленная влиянием температуры окружающего воздуха в диапазоне рабочих температур (+5 ... +40) °С не превышает 50 % от пределов допускаемой относительной основной погрешности
    Время установления рабочего режима измерений не более, 60 с
    Средняя наработка на отказ не менее, 7000 ч
    Средний срок службы не менее, 8 лет
    Габаритные размеры не более, 500х85х400 мм
    Масса не более, 3,5 кг
    Нормальные условия применения:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха, %
    - атмосферное давление, мм рт. ст
    20 ± 5
    30...80
    630-800
    Рабочие условия применения:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха, %
    - атмосферное давление, мм рт. ст
    5...40
    80 при 25 °С
    630-800

  • Комплект поставки ДН-50э

    № Наименование Количество
    1 Делитель напряжения ДН-50э в сборе 1
    2 Кабель измерительный 1
    3 Руководство по эксплуатации 1
    4 Паспорт 1
    5 Методика поверки 1
    6 Транспортная тара 1
