ВКВ-150, ВКВ 150, ВКВ150
ВКВ-150 — киловольтметр цифровой
Код товара: 57398-
-
Гарантия
12 месяцев
-
Межповерочный интервал
24 месяца
-
Госреестр СИ РФ
77714-20 до 28.02.2025
Сертификаты
Описание киловольтметра цифрового ВКВ-150:
Киловольтметр «ВКВ-150» предназначен для измерения высоких напряжений постоянного и переменного тока промышленной частоты 50 Гц.

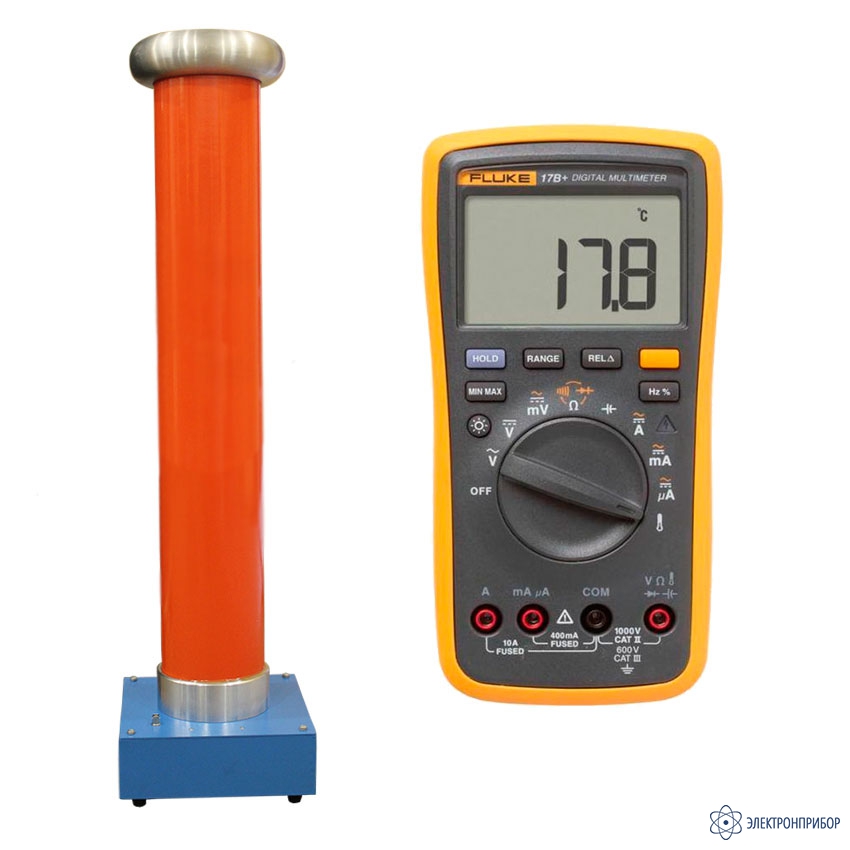

Киловольтметр состоит из делителя напряжения ВДН-150кВ и цифрового мультиметра Fluke 17b+, которые внесены в Госреестр средств измерений РФ.
Использование приборов:
- Поверка измерительных трансформаторов;
- Контроль и измерение сигналов при производстве и учете электроэнергии;
- Контроль качества изоляции;
- Проведение технического обслуживания и наладки;
- Проведение испытаний энергоустановок.
Особенности делителя напряжения ВДН-150кВ:
Высоковольтный делитель напряжения ВДН-150кВ собран по схеме резистивно-емкостного масштабного преобразователя. Корпуса делителей состоят из диэлектрических материалов. Охлаждение элементов делителя осуществляется с помощью отверстий, находящихся в основании и в верхней крышке корпуса.
Коаксиальный кабель, применяемый для подсоединения делителя к вольтметру, снабжен Р-50 разъемами.
Особенности цифрового мультиметра Fluke 17Ь+:
Мультиметр Fluke 17b+ относится к классу многофункциональных приборов, измеряющих с высокой точностью целый ряд параметров электрических цепей.
Прибор обладает функцией предупреждения о превышении допустимого уровня измеряемого напряжения. Таким образом, намного проще избежать случайного выхода прибора из строя.
-
-
Технические характеристики киловольтметра цифрового ВКВ-150:
Параметр Значение Технические характеристики блока высокого напряжения ВДН-150кВ Диапазон измеряемых напряжений переменного тока частоты 50 Гц (действующее значение), кВ 1 -150 Диапазон измеряемых напряжений постоянного тока, кВ 1 -150 Коэффициент деления 1000:1 Входное сопротивление высоковольтного плеча, МОм 1800 Предел допустимой приведенной основной погрешности измерения напряжения постоянного тока, не более ±3% Предел допустимой приведенной основной погрешности измерения напряжения переменного тока, не более ±3% Габаритные размеры высоковольтного блока, мм 200*200*1100 Масса высоковольтного блока, кг, не более 15 Технические характеристики цифрового мультиметра Fluke 17b+ Переменное напряжение Диапазон От 0,1 мВ до 1000 В Наилучшее значение погрешности + (1.0 % + 3 ед.мл.разр.) Диапазон частот От 40 Гц до 500 Гц Постоянное напряжение Диапазон От 0,1 мВ до 1000 В Наилучшее значение погрешности ± (0.5 % + 3 ед.мл.разр.) Сопротивление Диапазон От 0,1 Ом до 40 Мом Наилучшее значение погрешности ± (0.4 % + 2 ед.мл.разр.) Переменное ток Диапазон От 0,1 мА до 10 А Наилучшее значение погрешности + (1.5 % + 3 ед.мл.разр.) Диапазон частот От 40 Гц до 200 Гц Постоянный ток Диапазон От 0,1 мА до 10 А Значение погрешности + (1.0 % + 3 ед.мл.разр.) Ёмкость Диапазон От 0,01 нФ до 1000 мкФ Наилучшее значение погрешности ± (2.0 % + 5 ед.мл.разр.) Частота и коэффициент заполнения Диапазон От 10 Гц до 100 кГц Значение погрешности + (0.1 % +3 ед.мл.разр.) Измерение температуры Диапазон От -55°С до 400 °C Значение погрешности ± (2.0 % +1 °C) -
Комплект поставки ВКВ-150
№ Наименование Количество 1 Высоковольтный делитель напряжения ВДН-150кВ 1 2 Цифровой мультиметр Fluke 17b+ 1 3 Кабель соединительный коаксиальный 3м 1 4 Провод заземления 3м 1 5 Переходник BNC-2*4 мм 1 6 Руководство по эксплуатации 1 7 Паспорт 1 8 Транспортная тара 1
