ДН-160пт/2

Киловольтметры и высоковольтные делители напряжения (высоковольтные измерительные системы)

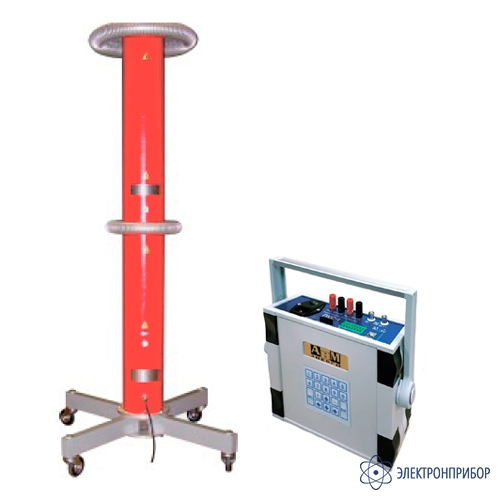

ДН-160пт/2 + ПКС-1 — делитель для поверки трансформаторов напряжения (с блоком коррекции и сравнения)

Код товара: 64727
  • 66745-17
    Поверочные системы ДН-160пт/2 + ПКС-1 вносятся в Госреестр и выпускаются партиями.

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      66745-17 до 27.02.2022

    Назначение делителя для поверки трансформаторов напряжения (с блоком коррекции и сравнения) ДН-160пт/2 + ПКС-1:

    Делители напряжения составные ДН-160пт/2 предназначены для масштабного преобразования высоких фазных напряжений в напряжения для передачи сигналов информации на входы низковольтных измерительных приборов.

    Описание делителя для поверки трансформаторов напряжения (с блоком коррекции и сравнения) ДН-160пт/2 + ПКС-1:

    Принцип действия делителя основан на методе емкостно-омического деления высокого напряжения. Делители состоят из двух резистивно-емкостных сборок в диэлектрических корпусах, двух электростатических экранов и опоры.

    Каждый модуль преобразователя представляет собой диэлектрический корпус с металлическими фланцами, в который помещены резистивно-емкостные сборки. Во фланцах предусмотрены отверстия для охлаждения резистивно-емкостных сборок. Нижняя резистивно- емкостная сборка имеет отвод с высоковольтным вводом на напряжение 35/√3 кВ. В плече низкого напряжения преобразователя установлен разрядник для защиты от перенапряжений.

    Делитель ДН-160пт/2 поставляется с блоком коррекции и сравнения ПКС-1, который выполняет как функцию электронной коррекции коэффициента деления делителя, так и функцию прибора сравнения. В таком комплекте ДН-160пт/2 + ПКС-1 измерительная установка имеет более высокую точность и позволяет проводить поверки трансформаторов напряжения класса 0,2 (пределы допускаемой относительной основной погрешности установки по коэффициенту масштабного преобразования 0,05 %, а пределы допускаемой основной абсолютной погрешности по углу фазового сдвига ± 2’ ). При этом отпадает необходимость использования отдельных приборов сравнения.

    Делитель ДН-160пт/2 + ПКС-1 можетт также использоваться для поверок лабораторных трансформаторов напряжения по ГОСТ 23625 класса точности 0,2 и менее точных с вторичными номинальными напряжениями 100/√3 и 100 В.

    Прибор ПКС-1 является микропроцессорным программируемым измерительно-вычислительным устройством, состоящим из электронного блока и встроенного в него программного обеспечения.

    Принцип работы прибора основан на синхронном аналого-цифровом преобразовании мгновенных значений двух входных сигналов переменного напряжения в цифровые коды, из которых формируются массивы оцифрованных выборок, с последующим программным вычислением на их основе значений измеряемых величин.

    Прибор содержит также один канал измерения температуры с помощью внешнего термометра сопротивления типа Pt100 и два канала измерения аналоговых сигналов типа «токовая петля 4…20 мА» для измерения температуры и влажности окружающей среды, при которых производится поверка ИТН, для занесения этих данных в протокол поверки.

    Питание прибора осуществляется от сети 220 В, 50 Гц или от источника постоянного напряжения 220 В.

    При настройке делителя совместно с ПКС-1 в память прибора записываются кривые амплитудных и фазовых погрешностей делителя во всем диапазоне измеряемых напряжений и коэффициенты их температурных зависимостей. В дальнейшем эти данные используются для коррекции метрологических характеристик измерительной системы.

    При выполнении поверки на дисплее прибора или в окне специальной сервисной программы для персонального компьютера персоналу выдаются подсказки о необходимой последовательности операций.

    Результаты измерений запоминаются, по результатам поверки прибор формирует файл протокола поверки по форме, предусмотренной ГОСТ 8.216-2011, в формате .pdf, что исключает необходимость вручную вводить результаты измерений.

  • Технические характеристики делителя для поверки трансформаторов напряжения (с блоком коррекции и сравнения) ДН-160пт/2 + ПКС-1:

    Параметр Значение
    ДН-160пт/2 ДН-160пт/2 + ПКС-1
    Технические характеристики делителя для поверки трансформаторов напряжения ДН-160пт/2
    Пределы допускаемой относительной основной погрешности коэффициентов масштабного преобразования, % ±0,1 ±0,05
    Пределы допускаемой основной абсолютной погрешности угла фазового сдвига ±5,0 ±2,0
    Номинальные первичные напряжения, кВ 35/√3
    110/√3
    220/√3
    Номинальное вторичное напряжение, В 100/√3
    Номинальная частота переменного тока, Гц 50
    Диапазоны преобразований напряжения переменного тока, кВ
    - 35/√3
    - 110/√3
    - 220/√3
    от 16 до 25
    от 50 до 80
    от 100 до 160
    Номинальные коэффициенты масштабного преобразования
    - 35/√3
    - 110/√3
    - 220/√3
    350
    1100
    2200
    Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности 0,5δ
    Параметры электрического питания блока коррекции:
    - Напряжения переменного тока, В
    - Частота переменного тока, Гц    		 220±22 50±1
    Потребляемая мощность блока коррекции БК-1, В·А, не более 30
    Габаритные размеры средства измерений, мм, не более
    - Блока коррекции БК-1:
    - Делителя:
    110х280х280
    1950х1130х1130
    Масса, кг, не более:
    - Блока коррекции БК-1
    - Делителя
    3
    25
    Нормальные условия применения:
    - Температура окружающей среды, °С
    - Относительная влажность, %
    - Атмосферное давление, кПа
    от +15 до +25
    от 30 до 80
    от 84 до 106
    Условия эксплуатации:
    - Температура окружающей среды, °С
    - Относительная влажность, %
    - Атмосферное давление, кПа
    от +5 до +40
    от 30 до 80
    от 84 до 106
    Средний срок службы, лет 8
    Средняя наработка на отказ, ч, не менее 7000
    Технические характеристики блока коррекции и сравнения ПКС-1
    Напряжение питания переменного тока, 47…63 Гц 85…264
    Напряжение питания постоянного тока 120…370
    Номинальное значение измеряемых переменных напряжений, В 57, 735 (100/√3)
    Потребляемая мощность, Вт, не более 6
    Рабочий диапазон температуры окружающей среды, °С От 0 до 40
    Диапазон измеряемых переменных напряжений, % от номинального значения От 0 до 120
    Основная относительная погрешность измерения переменных напряжений, %, не хуже ± 0,2
    Основная относительная погрешность измерения разности переменных напряжений, в % от измеряемых напряжений, не хуже ± 0,05
    Основная абсолютная погрешность измерения разности фаз переменных напряжений, срад (мин), не хуже ± 0,05 (± 1,8)
    Диапазон измерения температуры датчиком Pt100, °С -50…+50
    Погрешность измерения температуры датчиком Pt100 (сверх погрешности датчика), °С, не хуже ± 0,5
    Основная приведенная погрешность измерения сигналов 4…20 мА, % от диапазона измерений ± 0,5
    Габаритные размеры (Д × Ш × В), мм, не более 340 × 300 × 85
    Масса, кг, не более 1,5

  • Комплект поставки ДН-160пт/2 + ПКС-1

    № Наименование Количество
    1 Делитель напряжения составной ДН-160пт/2 1
    2 Блок коррекции и сравнения ПКС-1 1
    3 Кабель измерительный 1
    4 Руководство по эксплуатации 1
    5 Методика поверки 1
