К В М, К-В-М, К-ВМ, КВ-М
КВМ — киловольтметр
Код товара: 60682-
-
Гарантия
12 месяцев
-
Межповерочный интервал
24 месяца
-
Госреестр СИ РФ
63921-16 до 12.05.2026

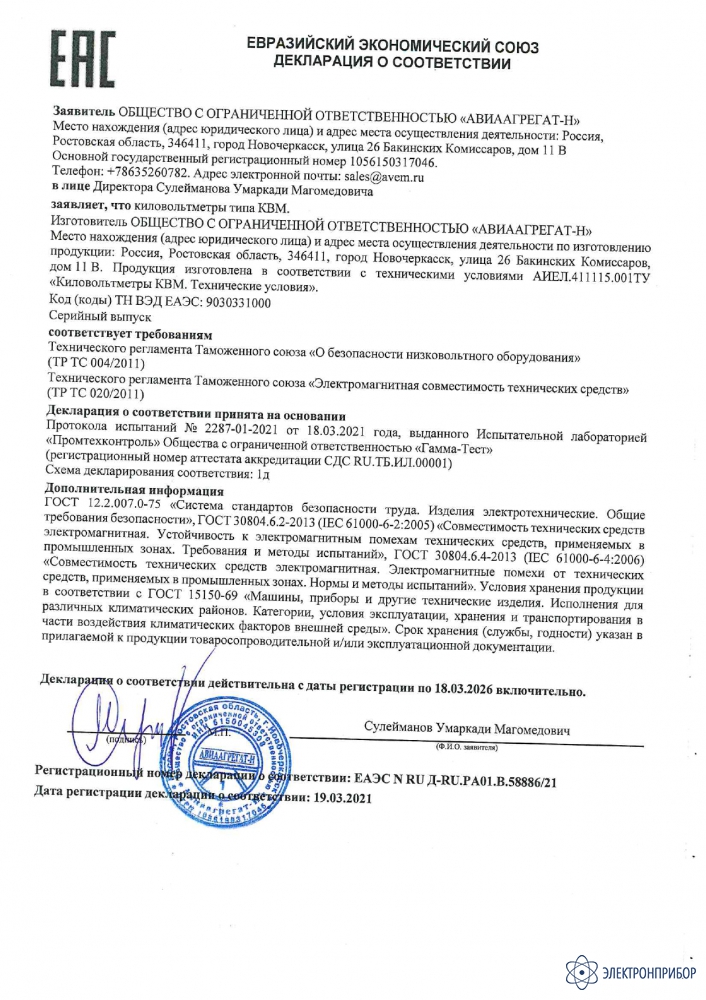

Сертификаты
Назначение киловольтметра КВМ:
Киловольтметр КВМ — предназначен для измерения постоянного и синусоидального переменного напряжения (с частотой от 50±5 до 400±10 Гц) в диапазоне от 0,5 до 315 кВ.
Описание киловольтметра КВМ:

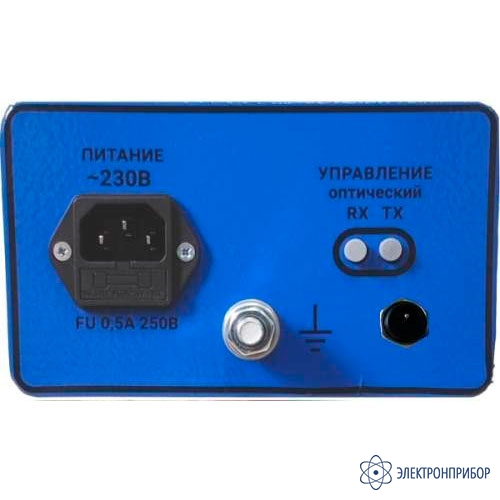

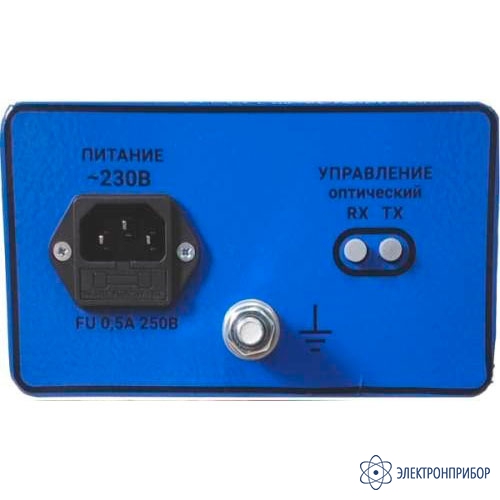

Особенностью киловольтметра КВМ является наличие гальванической развязки на основе оптоволоконного кабеля, которая обеспечивает безопасность получения информации с киловольтметром.

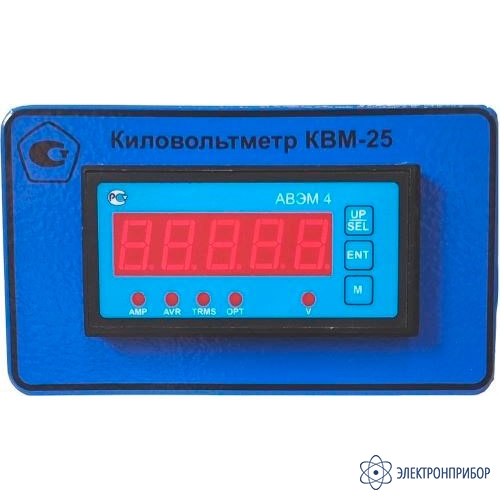

Киловольтметр КВМ позволяет отображать действующее, амплитудное или среднее напряжение, а так же дозволяет записывать переходной процесс. Киловольтметр представляет простой эргономический прибор, безопасный и удобный в эксплуатации переносной моноблок.
Особенности киловольтметра КВМ:
- диапазон измерений напряжения постоянного тока от 0,5 до 315 кВ в зависимости от исполнения;
- диапазон измерений напряжения переменного тока от 0,5 до 225 кВ в зависимости от исполнения;
- погрешность измерения относительная во всем диапазоне и равна 0,25 или 0,5 в зависимости от исполнения;
- киловольтметр выполнен в едином блоке.

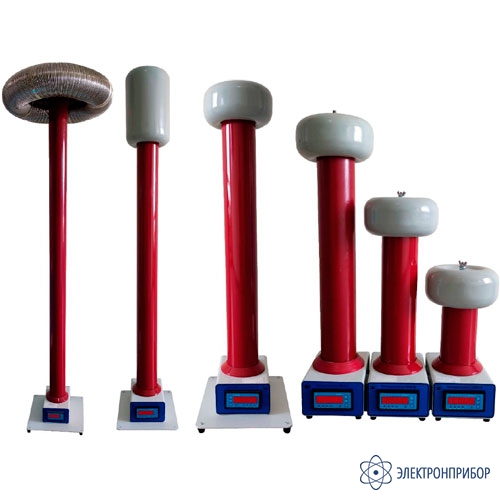

Варианты исполнения киловольтметра КВМ:
- КВМ-25 (кл.т.0,5) - с измерением действующих значения постоянного тока до 35 кВ, переменного тока до 25 кВ, погрешностью ±0,5;
- КВМ-25 (кл.т.0,25) - с измерением действующих значения постоянного тока до 35 кВ, переменного тока до 25 кВ, погрешностью ±0,25;
- КВМ-50 (кл.т.0,5) - с измерением действующих значения постоянного тока до 70 кВ, переменного тока до 50 кВ, погрешностью ±0,5;
- КВМ-50 (кл.т.0,25) - с измерением действующих значения постоянного тока до 70 кВ, переменного тока до 50 кВ, погрешностью ±0,25;
- КВМ-75 (кл.т.0,5) - с измерением действующих значения постоянного тока до 105 кВ, переменного тока до 75 кВ, погрешностью ±0,5;
- КВМ-75 (кл.т.0,25) - с измерением действующих значения постоянного тока до 105 кВ, переменного тока до 75 кВ, погрешностью ±0,25;
- КВМ-100 (кл.т.0,5) - с измерением действующих значения постоянного тока до 140 кВ, переменного тока до 100 кВ, погрешностью ±0,5;
- КВМ-100 (кл.т.0,25) - с измерением действующих значения постоянного тока до 140 кВ, переменного тока до 100 кВ, погрешностью ±0,25;
- КВМ-125 (кл.т.0,5) - с измерением действующих значения постоянного тока до 160 кВ, переменного тока до 125 кВ, погрешностью ±0,5;
- КВМ-125 (кл.т.0,25) - с измерением действующих значения постоянного тока до 160 кВ, переменного тока до 125 кВ, погрешностью ±0,25;
- КВМ-150 (кл.т.0,5) - с измерением действующих значения постоянного тока до 210 кВ, переменного тока до 150 кВ, погрешностью ±0,5;
- КВМ-150 (кл.т.0,25) - с измерением действующих значения постоянного тока до 210 кВ, переменного тока до 150 кВ, погрешностью ±0,25;
- КВМ-220 (кл.т.0,5) - с измерением действующих значения постоянного тока до 315 кВ, переменного тока до 225 кВ, погрешностью ±0,5.
-
-
Технические характеристики киловольтметра КВМ:
Параметр КВМ-25
(кл.т.0,5)КВМ-50
(кл.т.0,5)КВМ-75
(кл.т.0,5)КВМ-100
(кл.т.0,5)КВМ-125
(кл.т.0,5)КВМ-150
(кл.т.0,5)КВМ-220
(кл.т.0,5)КВМ-25
(кл.т.0,25)КВМ-50
(кл.т.0,25)КВМ-75
(кл.т.0,25)КВМ-100
(кл.т.0,25)КВМ-125
(кл.т.0,25)КВМ-150
(кл.т.0,25)Диапазон измерений напряжения постоянного тока, кВ 0,5...35 0,5...70 1...105 1...140 1...160 2,5...210 2,5...315 Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % ±0,25 или ±0,5 в соответствующей модификации ± 0,5 Диапазон измерений напряжения переменного тока, кВ 0,5...25 0,5...50 1...75 1...100 1...125 2,5...150 2,5...225 Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % ±0,25 или ±0,5 в соответствующей модификации ± 0,5 Частота измеряемого напряжения переменного тока, Гц 50±5; 400±10 (дополнительно по заказу) 50±5 50±5 Параметры электрического питания:
- напряжения переменного тока, В
- частота переменного тока, Гц
- напряжения постоянного тока, В
207...253
50
12 (по отдельному заказу)Потребляемая мощность от сети переменного тока, Вт, не более 3 Продолжительность непрерывной работы, суток 3 Условия применения:
- температура окружающей среды, °С
- относительная влажность при температуре +25 °С, %, не более
- атмосферное давление, кПа
от +1 до +35
80
от 84 до 106Габаритные размеры (высота × ширина × длина), мм, не более 380х150х210 550х150х210 720х150х210 910х250х300 1080х300х300 1460х300х300 1760х610х610 Масса, кг, не более 5 6 7 8 10 13,5 15 Средний срок службы, лет 10 Средняя наработка на отказ, ч 12000 Степень защиты от внешних воздействий IP30 -
Комплект поставки КВМ
№ Наименование Количество 1 Киловольтметр КВМ в выбранном исполнении 1 2 Сетевой шнур 1 3 Индивидуальная тара 1 4 Паспорт 1 5 Руководство по эксплуатации 1 6 Методика поверки 1 -
