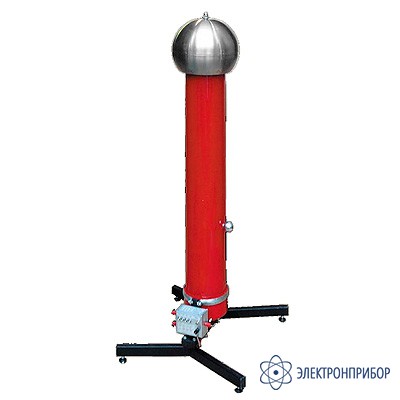

ДН-220пт — образцовый делитель напряжения

Код товара: 43163
  • 68140-17

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      68140-17 до 26.07.2027

    Сертификаты

    Назначение образцового делителя напряжения ДН-220пт:

    Делитель напряжения ДН-220пт предназначен для поверки в эксплуатации измерительных трансформаторов напряжения классов 35, 110 и 220 кВ. Делитель имеет три стандартных коэффициента деления, малые габариты и вес, стоек к транспортированию. На делитель прилагается свидетельство установленного образца о государственной поверке, выданное ФГУП "ВНИИМ им. Д.И.Менделеева"

  • Технические характеристики образцового делителя напряжения ДН-220пт:

    Параметр Значение
    Номинальная частота, Гц 50
    Номинальное напряжение, кВ 160
    45*
    Испытательное напряжение в течение 1 мин.**, кВ 200
    Диапазоны измерений действующих значений высокого напряжения переменного тока частотой 50 Гц, кВ 16 - 25*
    28 - 42*
    50 - 77
    101 - 153
    Номинальное значение емкости плеча ВН, пФ 365
    1140*
    Номинальные значения коэффициентов деления 350
    1100
    2200
    Пределы допускаемой относительной основной погрешности при измерении напряжения переменного тока частотой 50 Гц, % ± 0,1
    Предел допустимой основной угловой погрешности ± 0,5
    Сопротивление нагрузки, кОм 1000
    Номинальное избыточное давление элегаза, МПа 0,3
    Длина измерительного кабеля (тип RG58C), м 20
    Габаритная высота, мм 1600
    Масса, кг, не более 24
    Климатическое исполнение по ГОСТ 15150 УХЛ-4

    * — Значения для отпайки
    ** — При нормальных атмосферных условиях по ГОСТ 1516.2

  • Комплект поставки ДН-220пт

    № Наименование Количество
    1 Образцовый делитель напряжения ДН-220пт 1
