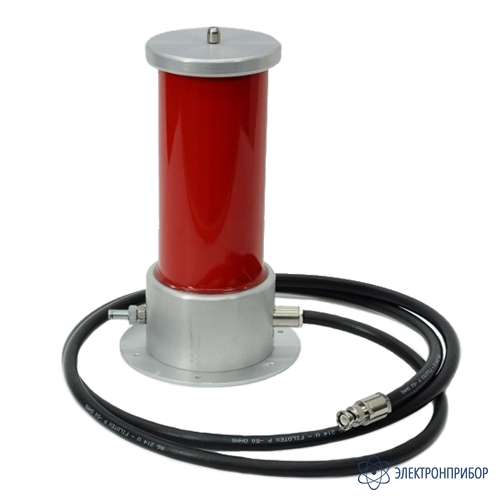

ДНВ-20И — делитель напряжения высоковольтный импульсный

Код товара: 55418

  • Назначение делителя напряжения высоковольтного импульсного ДНВ-20И:

    Делитель напряжений высоковольтный импульсный ДНВ-20И предназначен для преобразования высоких напряжений до уровня, безопасного для последующей обработки, хранения, передачи измерительного сигнала.

  • Технические характеристики делителя напряжения высоковольтного импульсного ДНВ-20И:

    Параметр Значение
    Диапазон измерений напряжений постоянного тока, кВ от 1 до 15
    Диапазон измерений среднеквадратических значений напряжений переменного тока частотой 50 Гц, кВ от 1 до 10
    Коэффициент деления при входном сопротивлении средства измерения 1 МОм ±1% 1/1500
    Пределы допускаемой основной относительной погрешности измерений напряжений постоянного тока, % ± 0,1
    Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений напряжений переменного тока частотой 50 Гц, % ± 0,5
    Диапазон рабочих частот, МГц от 0 до 5
    Время нарастания переходной характеристики делителя (при воздействии импульса амплитудой до 60 кВ, длительностью 50 мкс), нс, не более 70
    Входная емкость, пФ, не более 50±5
    Входное активное сопротивление, МОм, не менее 42±2
    Выходная емкость (с кабелем), нФ, не более 75±5
    Выходное активное сопротивление (с кабелем), кОм, не более 28±2
    Габаритные размеры делителя (высота х диаметр), мм, не более 280 х 150
    Длина кабеля соединительного с учетом соединителей, м, не менее 0,8
    Масса делителя 3

  • Комплект поставки ДНВ-20И

    № Наименование Количество
    1 Делитель напряжения высоковольтный импульсный ДНВ-20И 1
    2 Кабель соединительный RG-214/U 1
    3 Руководство по эксплуатации 1
    4 Упаковочная тара 1
