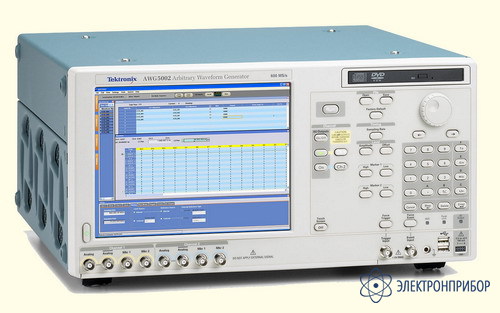

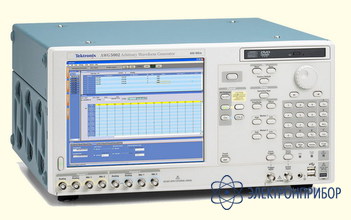

AWG5002C — генератор сигналов произвольной формы

Код товара: 35990
  • 52081-12

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      52081-12 до 14.12.2017

    • Производитель

      Tektronix, США

    Особенности генератора сигналов произвольной формы AWG5002C

    • Двухканальный генератор AWG5002, обеспечивается полностью независимый выбор формы и частоты сигнала по каждому каналу. Кроме аналоговых каналов, двухканальный генератор имеет 4 цифровых выхода, с возможностью расширения до 28. Частота дискретизации AWG5002C может быть установлена в диапазоне от 10 Мвыборок/с до 600 Мвыборок/с. Разрешение тактовой частоты составляет 8 разрядов, а точность ее установки - ±1 ppm. Вертикальное разрешение 14 бит. Максимальный уровень выходного сигнала может достигать 4,5 Впик-пик или 9 Впик-пик в дифференциальном режиме. Максимальная глубина памяти достигает 16 Mточек на канал с возможностью ее расширения до 32 Mточек на канал.
    • Генератор AWG5002C обеспечивает генерацию смешанных аналого-цифровых, а также многоуровневых логических сигналов. Имея только один генератор AWG5002C, пользователь может генерировать ВЧ сигнал для тестирования как аналоговой части (на промежуточной частоте), так и цифровой части ВЧ устройств со смешанной (цифро-аналоговой) схемотехникой. В частности, AWG5002C является идеальным решением для различных цифровых радиочастотных технологий, таких как программно-определяемая радиосвязь (software defined radio - SDR), радарная техника, WiMax, WiFi, MIMO и UWB.
    • Стандартные возможности подключения AWG5002C включают шесть портов USB 2.0, а также интерфейсы GPIB и LAN. Подключив прибор к ПК, пользователь может легко создавать и редактировать формы сигналов помощью программ MatLab, MathCad или Excel, а также импортировать сигналы с других генераторов или осциллографов Tektronix.
    • Пользовательский интерфейс AWG5002C был разработан с учетом результатов специального эргономического исследования. К услугам пользователя 10,4-дюймовый сенсорный экран, съемный жесткий диск, CD/RW-DVD-R привод, клавиатура, мышь и привычные окна операционной системы Windows XP.

  • Технические характеристики генератора сигналов произвольной формы AWG5002C

    Технические характеристики
    Макс. частота дискретизации 600MS/s
    Разрешение тактовой частоты 8 цифр
    Точность установки тактовой частоты +/- 1ppm
    Вертикальное разрешение 14 бит
    Максимальная длина памяти 16M /на канал, опция: 32M/на канал
    Аналоговый выход 2
    Настройка задержки (синхронизации) между каналами диапазон: +/- 5ns, разрешение: 5ps
    життер @ при макс. частоте дискретизации
    Случайный джиттер 5ps rms (типично) по набору из 1010 тактов
    Общий джиттер 150ps пик-пик (типично) по PN15
    Выходной сигнал ( 50 Ом)
    Амплитуда Нормально (от 20mV до 4.5Vpp), прямой выход с ЦАП (от 20mV до 0.6Vpp)
    Смещение Нормально (от -2.25V до +2.25V), Прямой выход ЦАП (Недоступно)
    Разрешение 1mV
    Фронт/спад (10%-90%) Нормально (<=1.5ns (4.5Vpp), <=1.4ns(2Vpp))
    Прямой выход ЦАП (<=0.95ns)
    Полоса Нормально: 230MHz (4.5Vpp), 250MHz (2.0Vpp), Прямой выход ЦАП: 370MHz (0.6Vpp)
    Тип выходного сигнала Дифференциальный (Можно использовать как однополярный)
    Маркерный выход 2 на канал (всего 8)
    Настройка задержки (синхронизации) между каналами диапазон: 0-1000 ps, разрешение: 50ps
    Амплитуда (в диапазоне Hi/Lo) От 0.1V до 3.7V (изменяемая)
    Разрешение 10mV
    Hi/Lo +2.7V / -1.00V
    Фронт/спад (20%-80%) <300ps @1.0Vpp
    Тип Однополярный
    Джиттер @ при макс. частоте дискретизации
    Случайный джиттер 5ps rms (типично) по набору из 1010 тактов
    Общий джиттер 150ps пик-пик (типично) по PN15
    Выход цифровых данных нет
    Амплитуда цифрового выхода Такая же, как и на маркерных выходах
    Дополнительные выходы
    Опорная частота 10MHz
    DC Выходы 4 независимых, диапазоны: -3.0 - +5.0V, +/-100mA
    VCO - выходы От 600MHz до 1.2GHz
    Дополнительные входы
    Внеш. запуск Для работы по запуску или стробу
    Вход событий Для секвенсора
    Вход внешней тактовой частоты Для синхронизации внешней тактовой частоты, (600MHz -1.2GHz)
    Вход опорной частоты Фиск. режимы: 10MHz, 20MHz и 100MHz
    Изменяемые режимы: от 5MHz до 600MHz
    Режимы работы Непрерывный, синхронизируемый, Стробируемый, Секвенсор
    Контроль секвенсора Поддерживает последовательность сигналов с функцией ветвления на блоках, внешним сигналом и ДУ
    # шагов в последовательности От 1 до 4000
    # блоков в последовательности От 1 до 16000
    # повторений От 1 до 64k или бесконечно
    Создание и редактирование форм сигнала Редактор форм сигнала графический/табличный и редактор последовательностей
    Импорт внешних форм сигнала или файлов TDS5000/6000/7000, CSA7000, DPO7000, DPO/DSA70000 (.wfm)
    TDS/CSA/DSA8000 (.wfm)
    TDS3000, DPO4000 (.isf)
    AWG400/500/600/700 (.wfm, .pat, .seq)
    DTG5000 (.dtg), AFG3000 (.tfw)
    Софт внеш. производителей:
    (MatLab, MathCad, WaveformerPro, Excel, ASCII/Text)
    Дистанционное управление через: LAN, GPIB: SCPI совместимый, аналогично набору команд для AWG400-700
    Драйверы поддержки сторонних приложений IVI.com
    Операционная система Windows XP

  • Комплект поставки AWG5002C

    № Наименование Количество
    1. Генератор сигналов произвольной формы AWG5002C 1
