МД-6 — магнитопорошковый дефектоскоп

Код товара: 28255

    • Артикул

      00801

    Назначение и область применения МД-6:

    Дефектоскоп магнитопорошковый МД-6 представляет собой портативный прибор неразрушающего контроля состояния металлоконструкций и целостности их изоляции. Прибор предназначен для определения локализации дефектов в виде сколов, трещин, флокенов, несплавлений, шероховатостей, волосовин в поверхности ферромагнитных металлов, нарушения защитного слоя, а также для определения размеров повреждения и глубины их залегания.

    Прибор используется  при магнитопорошковой дефектоскопии следующих объектов:

    • трубопроводов;
    • сварных соединений;
    • строительных арматурных металлоконструкций;
    • барабанов-сепараторв, экономайзеров, топочных экранов и других компонентов котельных установок;
    • подъемных механизмов, в частности, строительной техники, лифтов;
    • даталей и механизмов железнодорожного транспорта.

    Устройство и принцип работы МД-6:

    Магнитопорошковый дефектоспоп МД-6 состоит из намагничивающего блока, включающего в себя постоянные магниты и шарнирный магнитопровод, задача которых заключается в наведении электромагнитного поля в металличском объекте; измерителя намагничивающего тока для управления его значением; набора полюсных наконечников; измерительной лупы для осмотра поверхности объекта; емкостей для порошка или суспензии; кисти для нанесения порошка и образца МО-3 с эталонной дефектограммой.

    Прибор работает следующим образом: сначала нановится либо магнитный порошок (сухой метод), либо суспензия (влажный способ), при помощи намагничивающих свойств которых магнитопорошковый дефектоскоп наводит электромагнитное поле в поверхностном слое исследуемого объекта. В результате действия поля частицы порошка приобретают определенную упорядоченную структуру, образуя индикаторную картинку, состоящую из полосок или валиков.

    При помощи лупы осуществляется визуальный контроль, полученная картинка сравнивается с эталонной и делается вывод о наличии или отсутсвии дефекта, а также о его форме и размерах.

  • Технические характеристики МД-6:

    Параметр Значения
    Нормальная составляющая напряженности магнитного поля на торцевых поверхностях цилиндрических полюсных наконечников, установленных в намагничивающие блоки, соединенные шарнирным магнитопроводом, А/см:
    в центре, не менее 800
    по краям (1..2 мм от края), не менее 1100
    Сила отрыва намагничивающих блоков с цилиндрическими полюсными наконечниками и с шарнирным магнитопроводом, не менее, кг (Н) 30 (≈300)
    Расстояние на контролируемой поверхности между полюсными наконечниками, вставленных в намагничивающие блоки, соединенные шарнирным магнитопроводом, мм 90-120
    Габаритные размеры, мм:
    намагничивающего блока 44х44х55
    диаметр шарнирного магнитопровода 30
    длина тросовой перемычки 500
    сумки-контейнера 375х295х70
    Масса намагничивающего блока, кг 0,6
    Масса полного комплекта дефектоскопа МД-6, кг 5,3

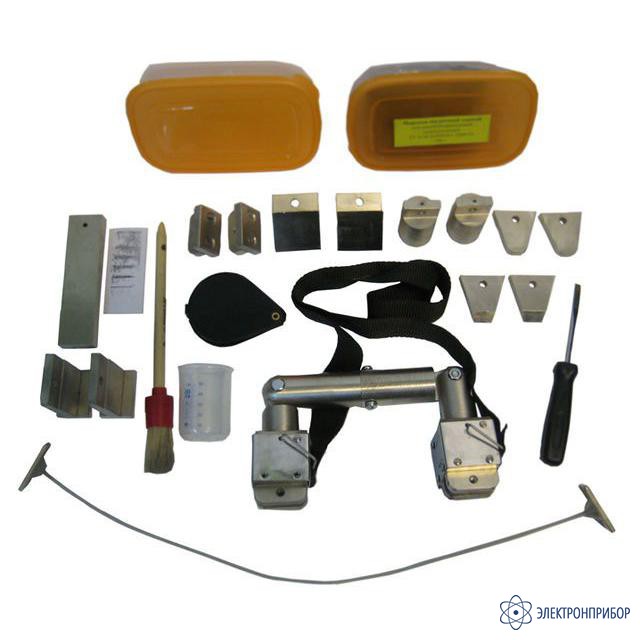

  • Комплект поставки МД-6

    № Наименование Количество
    1. Намагничивающие блоки 2
    2. Шарнирный магнитопровод 1
    3. Полюсный наконечник №1 2
    4. Полюсный наконечник №2 2
    5. Полюсный наконечник №3 2
    6. Полюсный наконечник №4 2
    7. Полюсный наконечник №5 2
    8. Полюсный наконечник №6 2
    9. Образец МО-3 1
    10. Дефектограмма 1
    11. Мерка для порошка 1
    12. Емкость для порошка и суспензии 2
    13. Порошок магнитный 0,2 кг
    14. Тросовая перемычка 1
    15. Лупа 1
    16. Кисть 1
    17. Отвертка 1
    18. Сумка-контейнер 1
    19. Паспорт 1
