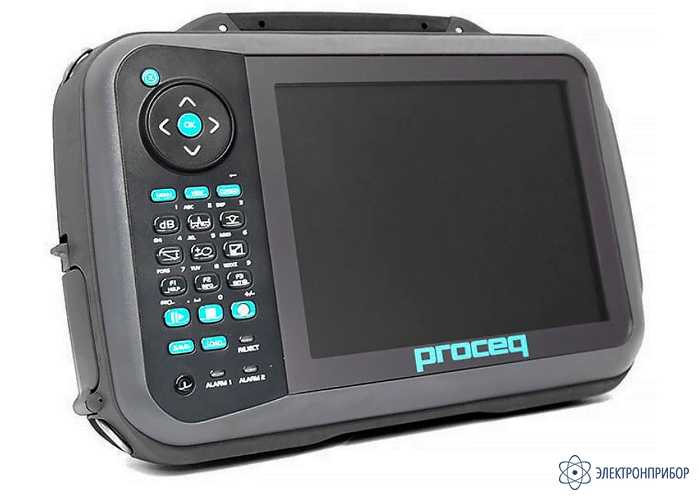

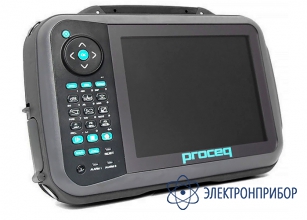

Proceq Flaw Detector 100 — дефектоскоп ультразвуковой

Код товара: 63999
  • 74422-19
    4 варианта исполнения

    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      74422-19 до 18.03.2024

    • Производитель

      Proceq

    Описание дефектоскопа ультразвукового Proceq Flaw Detector 100:

    Линейка ультразвуковых дефектоскопов Proceq Flaw Detector 100 состоит из четырех моделей реализующих классический УЗК, а также дифракционно-временной метод (TOFD) и метод фазированной решетки. Весь модельный ряд дефектоскопов Proceq Flaw Detector 100 это один прибор который можно обновить прошивкой активирующей дополнительные функции. Так базовая модель Proceq Flaw Detector 100 UT реализующая классический УЗК (А-скан) можно обновить до версии с функцией TOFD Proceq Flaw Detector 100 TOFD или ФР (В и С-скан) Proceq Flaw Detector 100 PA 16:16 и Proceq Flaw Detector 100 PA 16:64​. Так один и тот же прибор может реализовать один, два или три наиболее распространенных метода УЗК, в зависимости от того, что именно нужно заказчику.

    Дефектоскопы Proceq Flaw Detector 100 разработаны и собраны в Швейцарии. Все модели оснащены современными функциями, в том числе возможность составления пользовательских отчетов, функция «снимок экрана», двухканальное и 3D сканирование, помощник и ряд других функций. Все модели линейки имеют срок гарантии 2 года с возможностью продления до 3 лет. Корпус приборов защищён от внешних воздействий по стандарту IP 66. УЗК с использованием приборов Proceq возможен как с «родными» преобразователями, так и с датчиками других производителей.

    Помимо высоких эксплуатационных характеристик, дефектоскопы Proceq Flaw Detector 100 оснащены мощным ПО расширяющее возможности приборов. Среди функций программного обеспечения дефектоскопов Proceq можно выделить: создание макетов сбора данных, возможность анализа формы дефектов в 3-D режиме, настраиваемые окна экрана, составление отчетов в формате PDF и экспорт данных в виде CSV-файла. Сравнительные характеристики ультразвуковых дефектоскопов компании Proceq приведены в следующей таблице. Под таблицей содержится видео с презентацией приборов данной серии.

    Особенности дефектоскопа ультразвукового Proceq Flaw Detector 100:

    • Используйте простой код для обновления в любое время базовой модели до TOFD и фазированной решетки (PA);
    • Полоса пропускания до 200 кГц для испытаний на аттенуирующих материалах, плюс 2-х осевое кодирование для записи данных;
    • Повышение производительности за счет автоматической отчетности.

  • Технические характеристики дефектоскопа ультразвукового Proceq Flaw Detector 100:

    Параметр Значение
    Proceq Flaw Detector 100 UT Proceq Flaw Detector 100 TOFD Proceq Flaw Detector 100 PA 16:16 Proceq Flaw Detector 100 PA 16:64
    Вид экранной развертки

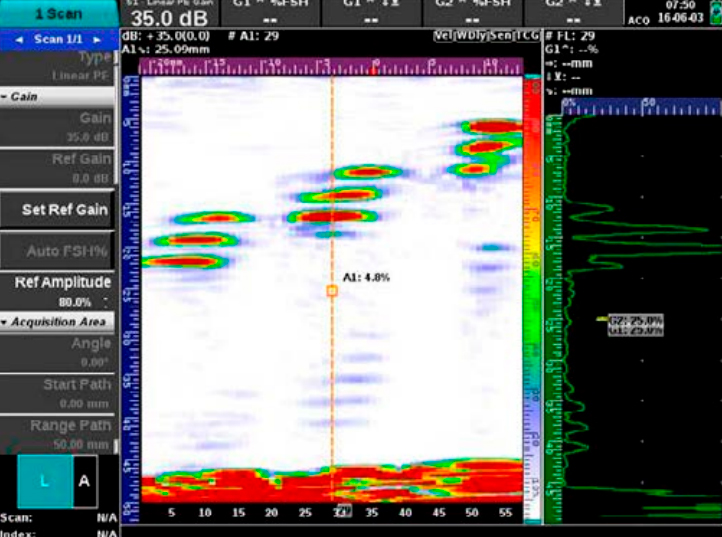

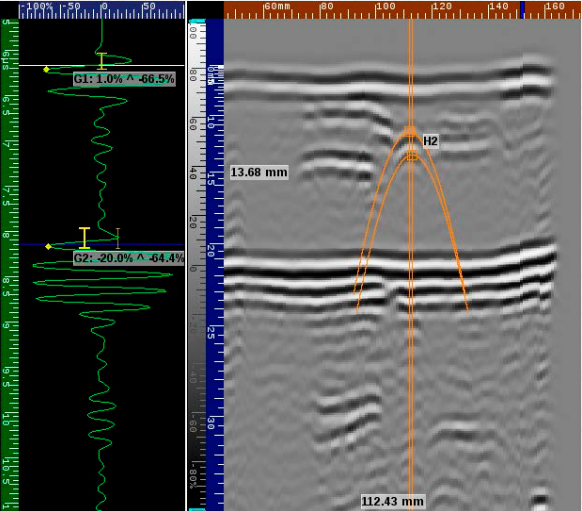

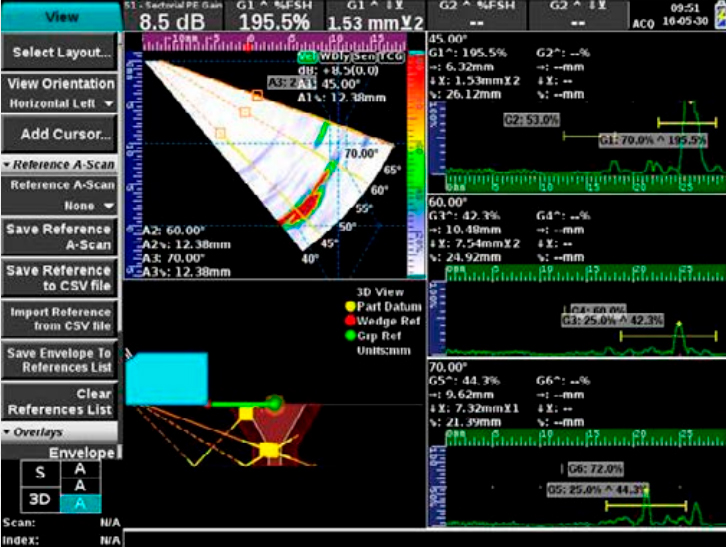

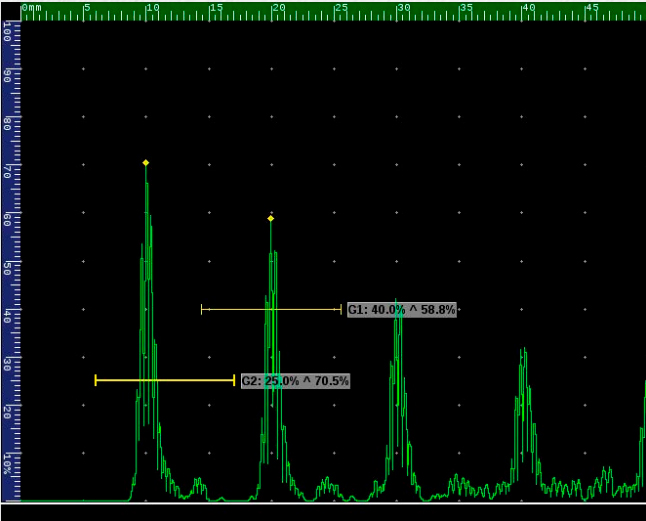

    Общее описание модели Классический дефектоскоп Flaw Detector 100 UT отображает на большом дисплее A-сканы с двух встроенных каналов. Ширина полосы до 200 кГц. Модель модернизируется до версии TOFD и ФР. Имеет подсказки, автоматическое создание отчетов. 3D-режим сканирования помогает при контроле и анализе результатов. Модернизация базовой модели до версии 100 TOFD вместе с традиционным А-сканом дает возможность контроля дифракционно-временным методом (TOFD) + функции подавления и выпрямления боковых волн, одновременный двухканальный контроль больших толщин за один проход. Точная диагностика размера дефектов. Версия дефектоскопа Flaw Detector 100 PA с антенной решеткой 16:16 для контроля методом фазированной решетки с отображением А,В,С сканов. Есть функции секторного сканирования, подсказки. Сканирование через краску на окрашенных поверхностях. 3D-режим помогает визуализировать зону действия луча фазированной решетки в ОК. Модернизация до версии с ФР датчиком 16:64 для более информативного сканирования. Совместим с любым 64-элементным датчиком на ФР. C-сканы можно отображать в значениях амплитуды либо глубины. Режим совмещенного С-скана отображает данные всех контрольных проходов в одном окне. Функция L-скан для построения карты распределения коррозии, и оценки целостности крупных композитных панелей.
    Конфигурация 2 канала 2 канала 16:16 каналов 16:64 канала
    Разъем преобразователя Разъемы Lemo 1 и BNC Разъемы Lemo 1 и BNC UT/TOFD: Разъемы Lemo 1 и BNC PA: I-PEX UT/TOFD: Разъемы Lemo 1 и BNC PA: I-PEX
    Модулирующее напряжение от -100 до -450 В (шаги по 10 В) от -100 до -450 В (шаги по 10 В) UT/TOFD: от -100 до -450 В (шаги по 10 В)
    PA: от -25 до -75 В (шаги по 5 В)    		 UT/TOFD: от -100 до -450 В (шаги по 10 В)
    PA: от -25 до -75 В (шаги по 5 В)
    Диапазон частот 200 кГц – 22 МГц 200 кГц – 22 МГц UT/TOFD: 200 кГц - 22 МГц
    PA: 200 кГц – 14 МГц    		 UT/TOFD: 200 кГц - 22 МГц
    PA: 200 кГц – 14 МГц
    Частота колебаний 1 – 1500 Гц 1 – 1500 Гц UT/TOFD: 1 - 1500 Гц
    PA: 1 – 5000 Гц    		 UT/TOFD: 1 - 1500 Гц
    PA: 1 – 5000 Гц
    Диапазон усиления 100 дБ (шаги 0,1 дБ) 100 дБ (шаги 0,1 дБ) UT/TOFD: 100 дБ (шаги 0,1 дБ)
    PA: 76 дБ (шаги 0,1 дБ)    		 UT/TOFD: 100 дБ (шаги 0,1 дБ)
    PA: 76 дБ (шаги 0,1 дБ)
    Области применения
    Сварные швы трубопроводов + + + +
    Инспекция деталей широкого применения + + +
    Сложные геометрические формы + + +
    Литые и кованые детали + + +
    Контроль композитных слоев деталей в авиации + + +
    Составление карт коррозии + + + +
    Толщина материалов + + + +
    Общие характеристики
    Дисплей TFT 8.4" TFT 8.4" TFT 8.4" TFT 8.4"
    Выделение сигнала из шума цифровые фильтры, сглаживание, построение контура, отбраковка, определение средних значений цифровые фильтры, сглаживание, построение контура, отбраковка, определение средних значений цифровые фильтры, сглаживание, построение контура, отбраковка цифровые фильтры, сглаживание, построение контура, отбраковка
    Архитектура 2 канала, истинная частота выборки 200 МГц 2 канала, истинная частота выборки 200 МГц 16 активных каналов 16 активных каналов, мультиплексированных более 64
    Частота оцифровки 50 МГц, 100 МГц, 200 МГц 50 МГц, 100 МГц, 200 МГц 65 МГц 65 МГц
    Фокальные длины - - 128 128
    Максимальная длина A-скана 8192 8192 4096 4096
    Поддерживаемые сканы A-скан A-сканирование и дифракционно-временной метод (TOFD) S-скан и L-скан S-скан и L-скан
    Число сканирований До 2 1 TOFD + 1 обычный UT 1 (до 3 извлеченных A-сканов) 1 (до 3 извлеченных A-сканов)
    Число макетов 18 18 35 35
    Измерения Длина пути, глубина, расстояние до поверхности, DAC, AWS, DGS Глубина, длина Длина пути, глубина, расстояние до поверхности, DAC, AWS, DGS Длина пути, глубина, расстояние до поверхности, DAC, AWS, DGS
    Размер файла До 3 Гбайт До 3 Гбайт До 3 Гбайт До 3 Гбайт
    Создание отчетов Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV
    Кодер 1 или 2 канала (квадратурный вход) 1 или 2 канала (квадратурный вход) 1 или 2 канала (квадратурный вход) 1 или 2 канала (квадратурный вход)
    Языки 10 языков в том числе русский 10 языков в том числе русский 10 языков в том числе русский 10 языков в том числе русский
    Срок службы аккумуляторной батареи 7 часов 7 часов 6 часов 6 часов
    Стандарты EN 12668-1, ГОСТ 55724, ГОСТ 14782 EN 12668-1, ГОСТ 55724, ГОСТ 14782 EN 12668-1, ISO 18563-1, ГОСТ 55724, ГОСТ 14782 EN 12668-1, ISO 18563-1, ГОСТ 55724, ГОСТ 14782
    Размеры 205 мм x 300 мм x 90 мм 205 мм x 300 мм x 90 мм 205 мм x 300 мм x 90 мм 205 мм x 300 мм x 90 мм
    Вес с батареей 3,5 кг 3,5 кг 3,5 кг 3,5 кг

  • Комплект поставки Proceq Flaw Detector 100

    № Наименование Proceq Flaw Detector 100 UT Proceq Flaw Detector 100 TOFD Proceq Flaw Detector 100 PA 16:16 Proceq Flaw Detector 100 PA 16:64
    1 Электронный блок дефектоскопа ультразвукового Proceq Flaw Detector 100 UT 1 1 1 1
    2 Прошивка TOFD - 1 - 1
    3 Прошивка PA 16:16 - - 1 -
    4 Прошивка PA 16:64 - - - 1
    5 Антибликовая защитная пленка для экрана 1 1 1 1
    6 Чемодан на колесах для переноски с двумя небольшими чемоданами для аксессуаров 1 1 1 1
    7 Ремешок для переноски 1 1 1 1
    8 USB-накопитель 1 1 1 1
    9 Ссылка на программное обеспечение Proceq FD Viewer 1 1 1 1
    10 Документация 1 1 1 1
    11 Свидетельство о поверке 1 1 1 1
