А1040MIRA3D, А1040 MIRA 3D

Дефектоскопы

А1040 MIRA 3D — низкочастотный ультразвуковой томограф

Код товара: 64400
  • 2 варианта исполнения

    • Производитель

      АКС

    Назначение низкочастотного ультразвукового томографа А1040 MIRA 3D:

    Инновационный, компактный низкочастотный ультразвуковой томограф А1040 MIRA 3D предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Основной особенностью томографа является ультразвуковой контроль объектов с толщиной до 1 метра возможностью быстрого построения 3D изображения внутренней структуры бетона.

    Описание низкочастотного ультразвукового томографа А1040 MIRA 3D:

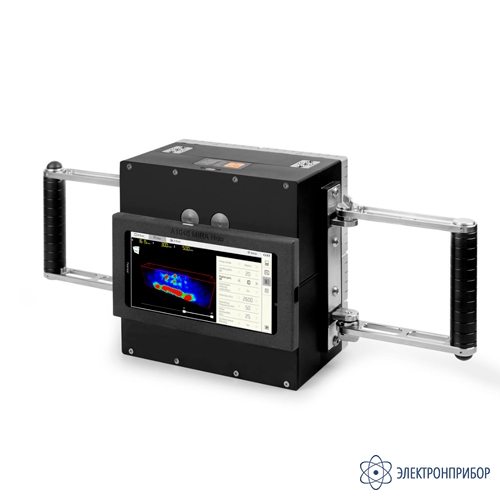

    Низкочастотный ультразвуковой томограф А1040 MIRA 3D - инновационный, компактный и удобный в использовании томограф с возможностью быстрого построения 3D изображения внутренней структуры бетона.

    Низкочастотный ультразвуковой томограф А1040 MIRA 3D поставляется в двух модификациях, отличающихся комплектацией:

    - А1040 MIRA 3D (в базовой комплектации);
    - А1040 MIRA 3D (в комплектации PRO).

    Особенности низкочастотного ультразвукового томографа А1040 MIRA 3D:

    • Комплексная оценка внутренней структуры бетона благодаря 3D изображению на переносном мобильном устройстве (Android).
    • Мгновенное отображение результатов измерений (сечение В-Скан)
    • Увеличение глубины и чувствительности контроля за счет объединения с дополнительной матричной антенной решеткой;
    • Новый тип активных СТК преобразователей с улучшенным соотношением сигнал/шум;
    • Визуализация и измерение глубины трещин;
    • Удаленное управление и получение данных с использованием скоростного WiFi интерфейса.

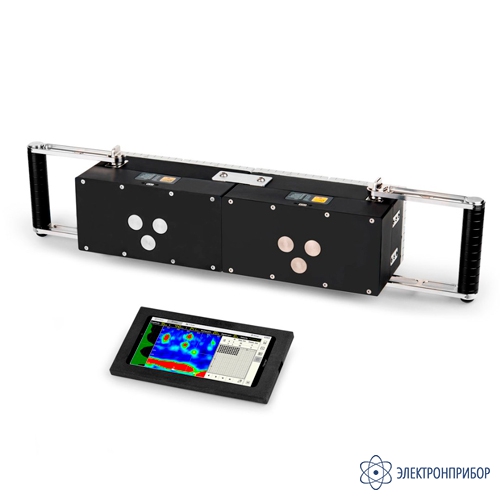

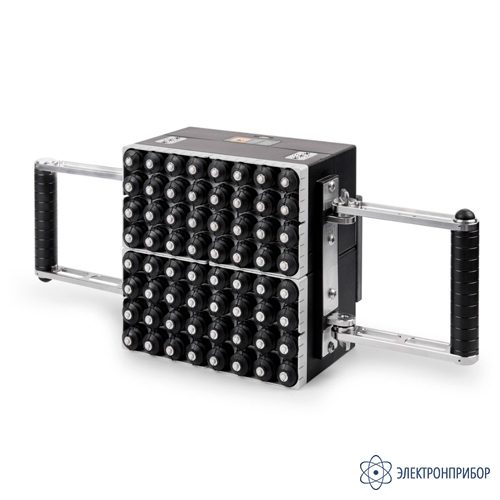

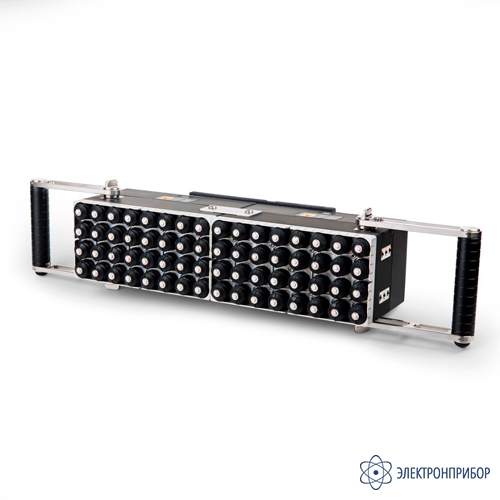

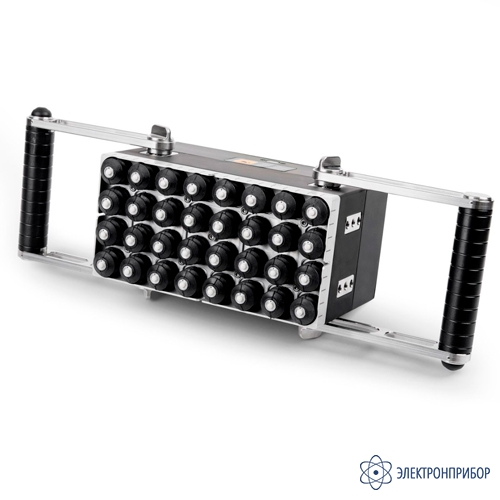

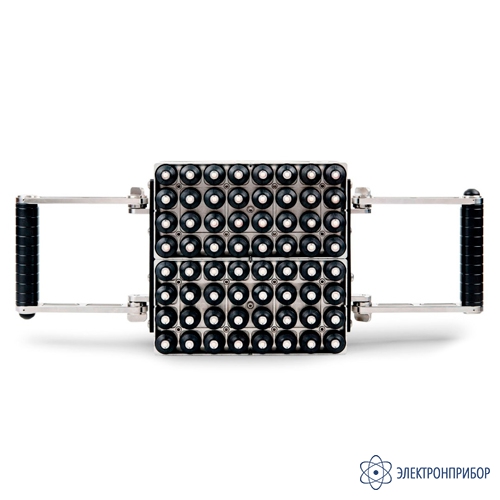

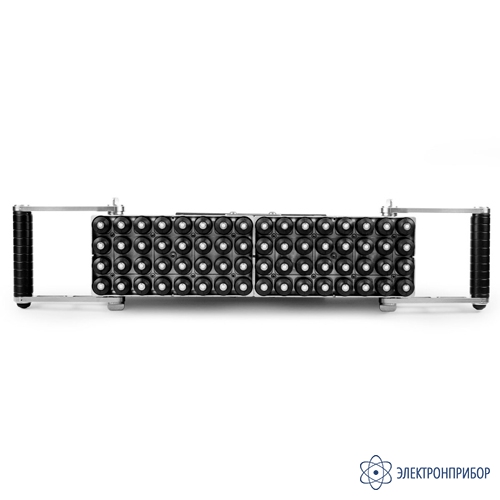

    • Малогабаритная матричная антенная решетка на 32 независимых активных СТК элемента с возможностью объединения со второй решеткой для расширения апертуры (горизонтально/вертикально 4х16 и 8х8);
    • Высокая скорость обработки и отображения данных с частотой 30Гц;
    • Высокая производительность контроля благодаря одновременному излучению и приему сигналов всеми преобразователями.

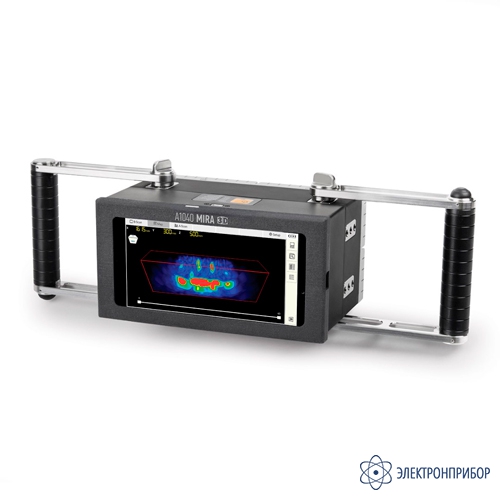

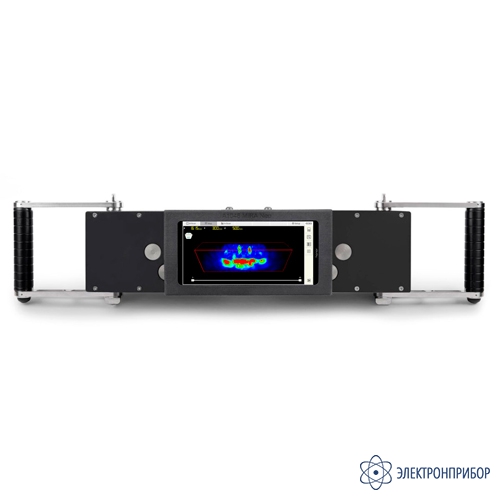

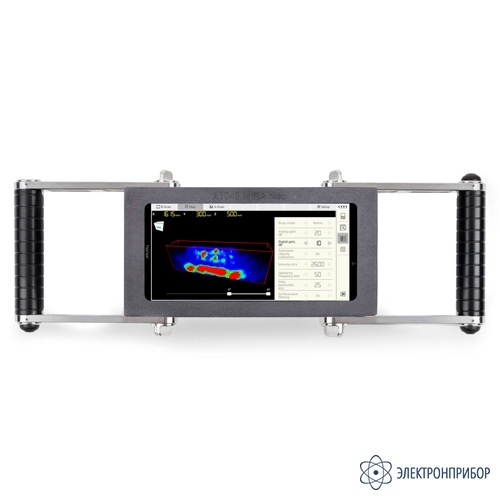

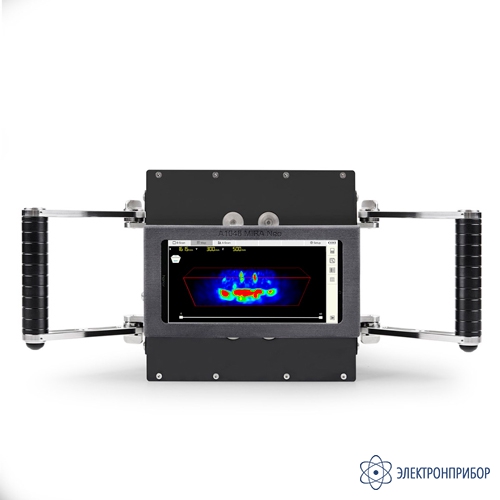

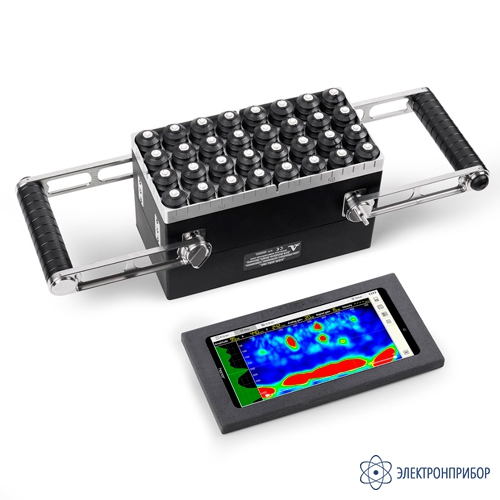

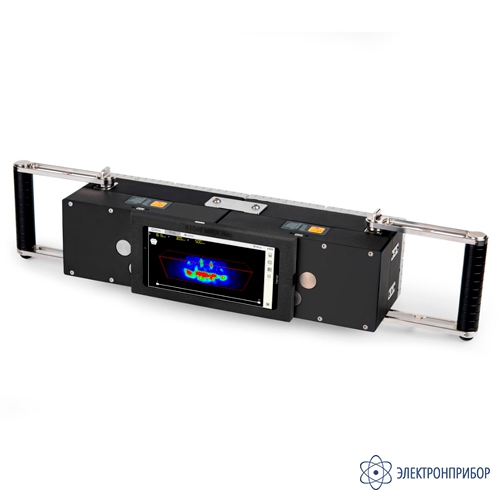

    • Удобство визуализации 2D и 3D изображения объекта на мобильном устройстве, соединяемом с антенной решеткой посредством магнитного чехла.

  • Технические характеристики низкочастотного ультразвукового томографа А1040 MIRA 3D:

    Параметр Значение
    Количество преобразователей в антенной решетке 32 (приемник/передатчик)
    Диапазон измеряемых толщин 10 – 1000 мм (в зависимости от структуры объекта)
    Диапазон рабочих частот 10 – 100 кГц
    Диапазон устанавливаемых скоростей 1000 – 4000 м/с
    Время непрерывной работы До 10 часов (в зависимости от режима работы)
    Класс защиты IP54
    Габаритные размеры антенной решетки 200 x 125 x 100 мм
    Масса антенной решетки (без мобильного устройства) 2,95 кг
    Диапазон рабочих температур От – 20 до +55 º

  • Комплект поставки А1040 MIRA 3D

    № Наименование А1040 MIRA 3D (в базовой комплектации) А1040 MIRA 3D (в комплектации PRO)
    1 А1040 MIRA 3D электронный блок 1 2
    2 Мобильное устройство на базе Android с ПО INTROVIEW 1 1
    3 Кабель USB A- Type C 1 1
    4 Сетевой адаптер 220 В - USB 1 1
    5 Проверочный образец 1 1

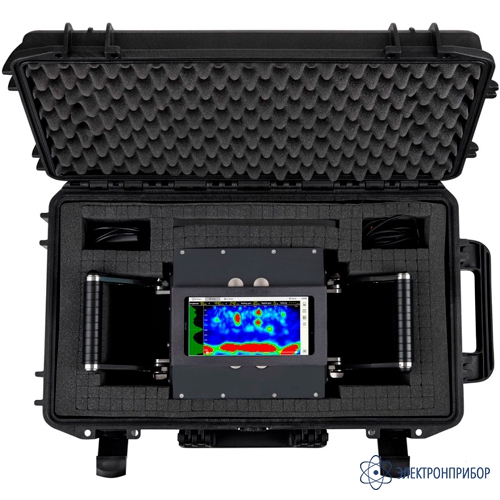

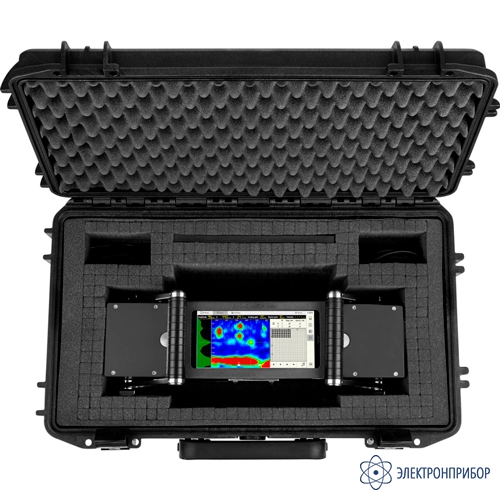

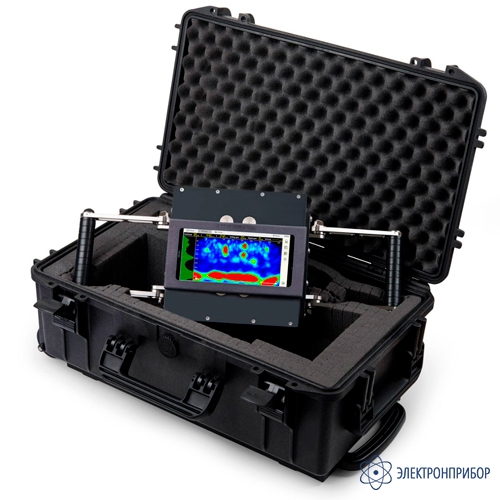

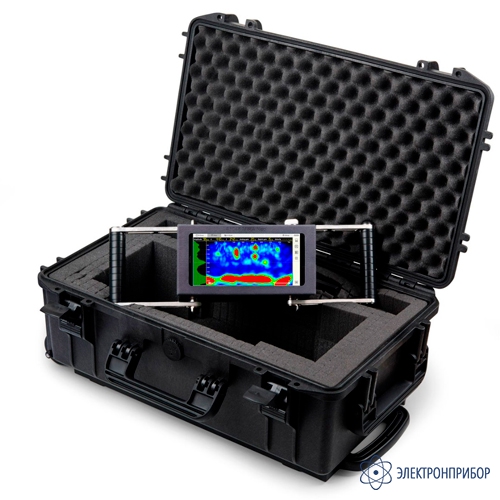

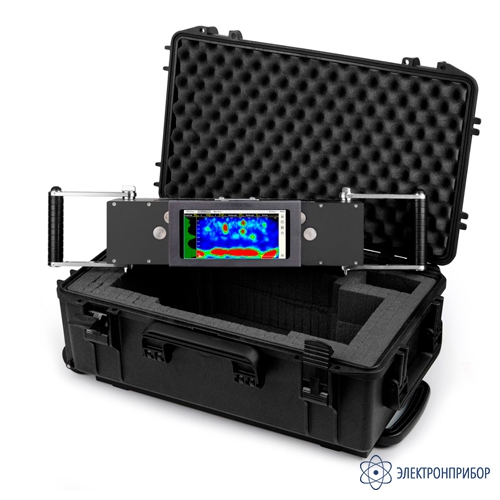

    6 Жесткий кейс 1 1

  • Модификации А1040 MIRA 3D

  • Видео для А1040 MIRA 3D
