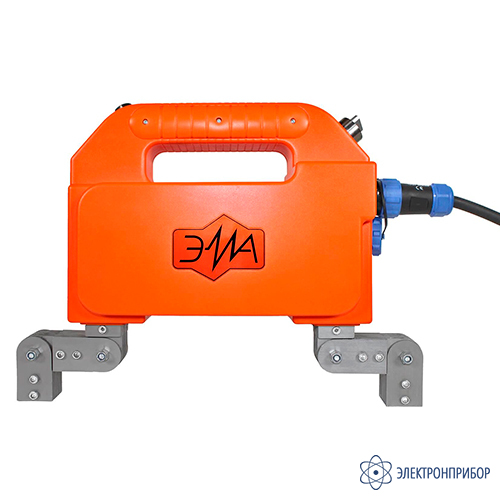

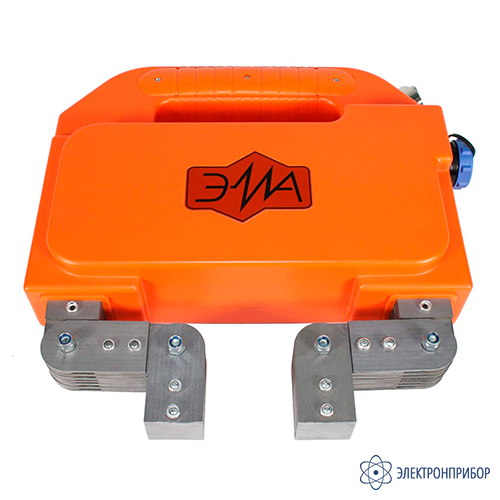

ЭМА-200 — портативный электромагнит для магнитопорошковой дефектоскопии (переменный и постоянный ток)
Код товара: 84617-
-
Гарантия
1 год
Назначение портативного электромагнита для магнитопорошковой дефектоскопии (переменный и постоянный ток) ЭМА-200:

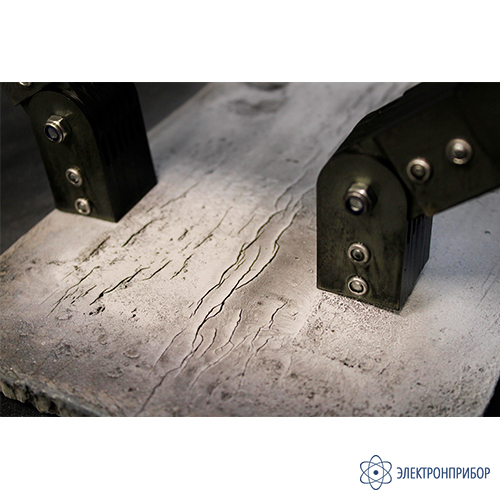

Электромагнит магнитопорошковый ЭМА-200 применяется для проведения магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015. Прибор выявляет поверхностные и подповерхностные дефекты в основном материале: трещины, волосовины, надрывы, непровары сварных соединений.
Портативный электромагнит магнитопорошковый ЭМА-200 применяется для магнитопорошкового контроля изделий в авиационной, автомобильной, железнодорожной, нефтегазовой, энергетической и других отраслях промышленности.
Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40.
Электромагнит магнитопорошковый ЭМА-200 применяется для:
- намагничивания изделий различных форм и отдельных зон изделий, в т.ч. сварных швов, переменным или постоянным магнитным полем.
- в режиме «ПЕРЕМЕННЫЙ ТОК» прибор может использоваться для размагничивания объектов контроля путем постепенного удаления включенного электромагнита от объекта контроля.
Устройство удовлетворяет требованиям, установленным в ГОСТ Р 53700-2009 часть 3.
Типовые объекты контроля электромагнитом ЭМА-200:
- сварные швы;
- детали машин и механизмов;
- строительные металлические конструкции;
- трубопроводы;
- металлопрокат;
- отливки.
Особенности портативного электромагнита для магнитопорошковой дефектоскопии (переменный и постоянный ток) ЭМА-200:
- На торце корпуса расположен специальный переключатель для выбора режима работы: «ВЫКЛ.», «ПЕРЕМЕННЫЙ ТОК», «ПОСТОЯННЫЙ ТОК».

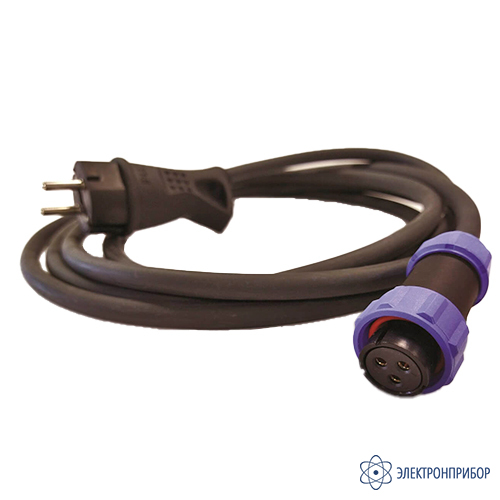

- Кабель питания подключается через разъем, обеспечивающий полную герметичность соединения. Возможность отключения кабеля значительно облегчает эксплуатацию и транспортировку электромагнита.
- Прочный пыле-влагозащищенный корпус с классом защиты IP54 позволяет работать в сложных производственных или полевых условиях.
- Удобная ручка и элементы управления для работы в перчатках.

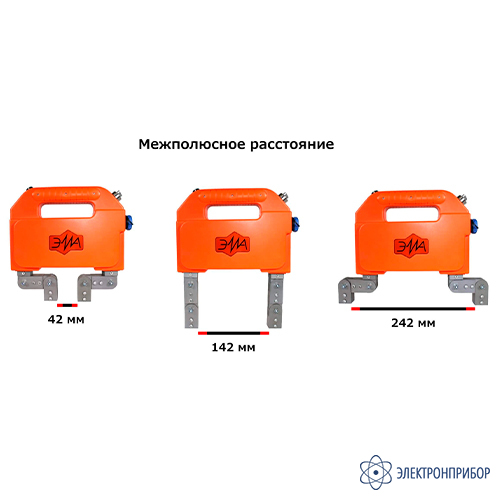

- Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации. Межполюсное расстояние варьируется от 42 до 242 мм.
- Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.
Преимущества в эксплуатации портативного электромагнита для магнитопорошковой дефектоскопии (переменный и постоянный ток) ЭМА-200:
- возможность работы в двух режимах: «ПЕРЕМЕННЫЙ ТОК» и «ПОСТОЯННЫЙ ТОК»;
- удобное расположение переключателя режимов работы на торце корпуса прибора;
- пыле-влагозащищенный корпус гарантирует надежную и безопасную работу в полевых условиях;
- кабель питания, подключаемый через герметичный разъем, облегчает эксплуатацию и транспортировку электромагнита;
- регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации;
- возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.
Работа с портативным электромагнитом для магнитопорошковой дефектоскопии (переменный и постоянный ток) ЭМА-200:
Использовать электромагнит должны квалифицированные специалисты, прошедшие аттестацию на I, II или III уровень в области магнитопорошкового контроля, в соответствии с действующими правилами аттестации персонала.
- перед началом работы необходимо осмотреть электромагнит и сетевой кабель на наличие повреждений;
- сконфигурировать подвижные полюса электромагнита для установки в зоне контроля;
- подключить сетевой кабель к разъему на корпусе электромагнита;
- подключить сетевой кабель к розетке питающей сети (230В, 50Гц);
- с помощью переключателя выбрать режим работы — «ПЕРЕМЕННЫЙ ТОК» или «ПОСТОЯННЫЙ ТОК»;
- установить электромагнит полюсами в зону контроля на изделии;
- нажать и удерживать кнопку “ПУСК” (расположена на рукоятке электромагнита) для создания в изделии магнитного поля.
Для размагничивания изделия необходимо установить переключатель выбора режима работы в положение «ПЕРЕМЕННЫЙ ТОК»; затем, удерживая нажатой кнопку «ПУСК», медленно удалить электромагнит от поверхности изделия. Зона контроля будет размагничена убывающим переменным магнитным полем.
По окончании работы — отключить сетевой кабель от розетки сети, затем — от разъема на корпусе прибора. Очистить электромагнит от остатков магнитной суспензии.
ВНИМАНИЕ! Соблюдайте параметры рабочего цикла, иначе возможен перегрев электромагнита и преждевременный выход из строя!
Не оставляйте подключенный к сети электромагнит без присмотра! -
-
Технические характеристики портативного электромагнита для магнитопорошковой дефектоскопии (переменный и постоянный ток) ЭМА-200:
Параметр Значение Среднее расстояние между полюсами 142 мм Максимальное расстояние между полюсами 242 мм Минимальное расстояние между полюсами 42 мм Поперечное сечение полюсов, не менее 26 х 25 мм Рабочее магнитное поле AC/DC Рабочий ток:
- переменный
- постоянный
2,5 А
0,25 АСила отрыва, не менее:
- переменный ток
- постоянный ток
10 кг
30 кгПитание сеть переменного тока 230 В, 50 Гц Рабочий цикл 50 % Максимальная длительность включения 6 с Степень защиты IP 54 Габаритные размеры, не более 229 x 275 x 61 мм Масса, не более 3,8 кг Съемный сетевой кабель длина 3 м, влагозащищенный разъем Рабочие условия эксплуатации температура окружающего воздуха — 30…+55 °С Срок службы 5 лет -
Комплект поставки ЭМА-200

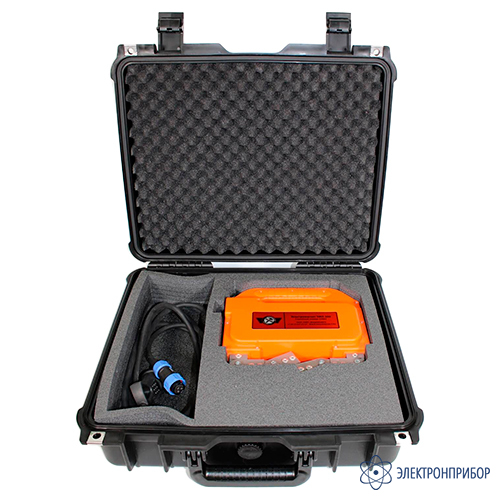

№ Наименование Количество 1 Портативный электромагнит для магнитопорошковой дефектоскопии (переменный и постоянный ток) ЭМА-200 1 2 Кабель питания, 3 м 1 3 Специализированный кейс для переноски и хранения 1 4 Руководство по эксплуатации, совмещенное с паспортом 1 -
