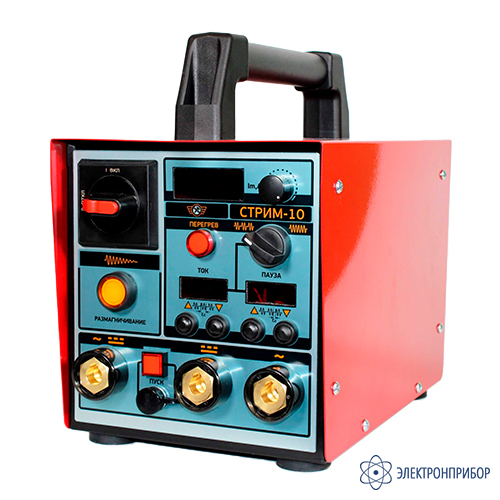

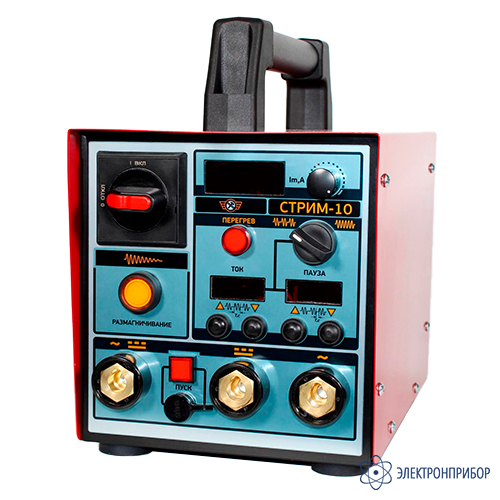

СТРИМ-10 — магнитопорошковый дефектоскоп переносной
Код товара: 84619-
-
Гарантия
1 год
Назначение магнитопорошкового дефектоскопа переносного СТРИМ-10:
Дефектоскоп для магнитопорошкового контроля СТРИМ-10 предназначен для неразрушающего контроля металлических изделий.
Прибор предназначен для выполнения магнитопорошкового контроля в полевых, производственных или лабораторных условиях. С помощью прибора выявляют поверхностные и подповерхностные дефекты изделий из ферромагнитных материалов: трещины, флокены, несплавления.
Принцип работы: намагничивание объекта контроля для поиска различных несплошностей с последующим размагничиванием.
Дефектоскоп используется для проверки структурного состояния, прочностных и иных механических свойств различных заготовок, металлоконструкций, деталей железнодорожного транспорта, как на стадии изготовления, так и в процессе эксплуатации.
Типовые объекты контроля дефектоскопом СТРИМ-10:
- строительные металлические конструкции;
- зубчатые колеса;
- литые детали;
- отливки, поковки.
Особенности магнитопорошкового дефектоскопа переносного СТРИМ-10:
- мобильность и малый вес прибора (16 кг) успешно сочетается с высокой величиной генерируемого выходного тока;
- оператор может проводить как циркулярное, так и продольное намагничивание объектов контроля;
- доступна версия СТРИМ-10 с постоянным током и СТРИМ-10A без постоянного тока;
- дефектоскоп разработан в соответствии с ГОСТ Р 56512-2015 «Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы» и ГОСТ Р 53700-2009 «Контроль неразрушающий. Магнитопорошковый метод. Часть 3. Оборудование».

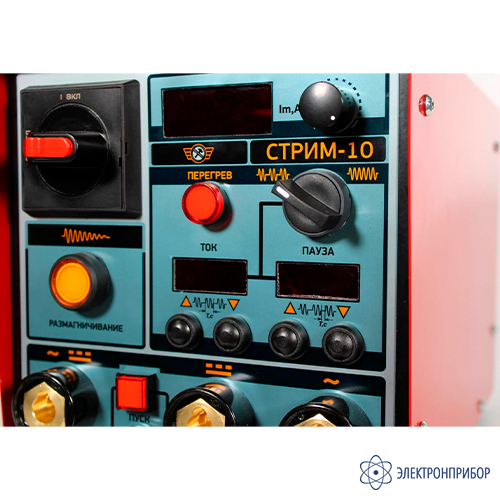

Преимущества магнитопорошкового дефектоскопа переносного СТРИМ-10:
- переменный и постоянный (выпрямленный однополупериодный) ток намагничивания;
- плавная регулировка амплитуды тока;
- намагничивание непрерывным и прерывистым (импульсным) током;
- индикация непосредственно амплитудного значения тока намагничивания;
- гибкая настройка прерывистого тока, вплоть до работы одиночными импульсами;
- автоматическое размагничивание объектов контроля;
- сохранение настроек при выключении;
- автоматическая защита от перегрева;
- подключение различных намагничивающих устройств.
Преимущества в эксплуатации магнитопорошкового дефектоскопа переносного СТРИМ-10
- дефектоскоп разработан в соответствии с российскими и зарубежными стандартами;
- выполняет неразрушающий контроль объектов из ферромагнитных материалов в полевых, производственных или лабораторных условиях;
- дефектоскоп сконструирован для мобильного применения, но может работать и в стационарных стендах МПД;
- в приборе реализованы: плавная регулировка амплитуды тока, намагничивание непрерывным и прерывистым (импульсным) токами, установка времени намагничивания, размагничивание объектов контроля.
Магнитопорошковая дефектоскопия является распространенным методом неразрушающего контроля. Для его реализации необходим специальный магнитный порошок, который наносится на исследуемую поверхность.

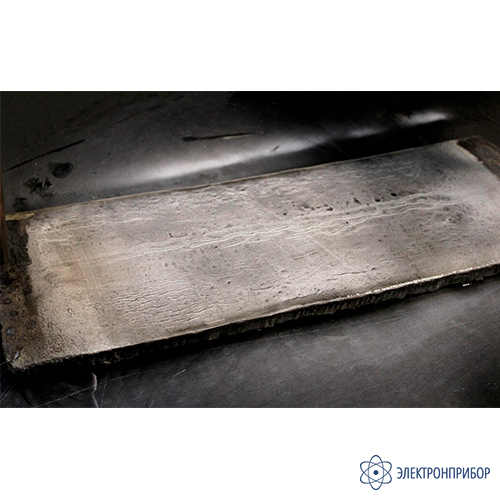

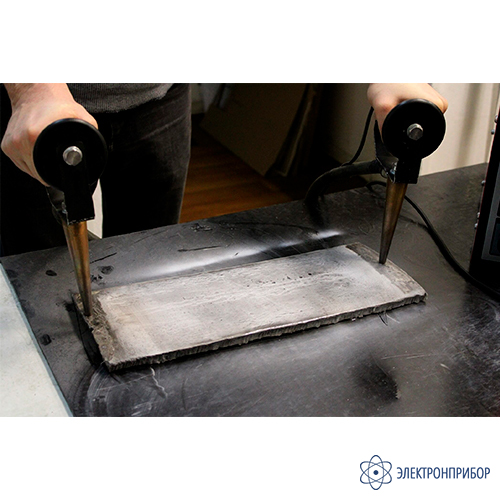

При намагничивании зоны контроля непосредственно над дефектом образуется самая большая концентрация магнитных силовых линий. Здесь и будут скапливаться намагниченные частицы порошка, приобретая определенную структуру. По мере удаления от дефектного участка (трещины, несплошности) – плотность частиц порошка уменьшается.
Далее следует визуальная расшифровка индикаторных линий — определение локализации, ориентации и протяженности поверхностных и подповерхностных дефектов. Полученную картину также можно сравнить с контрольными образцами для магнитопорошковой дефектоскопии.
-
-
Технические характеристики магнитопорошкового дефектоскопа переносного СТРИМ-10:
Параметр Значение Переменный ток:
- пиковое значение, не менее
- действующее значение, не менее
>1000 А
780 АВыпрямленный полупериодный ток:
- пиковое значение, не менее
- действующее значение, не менее
>1000 А
550 АФункции:
- регулировка тока
- индикация тока
- погрешность измерения тока, не более
- ток намагничивания
плавная
амплитудное значение, дискретность 1 А
10 %
непрерывный/прерывистый (ток-пауза)Установка параметров прерывистого тока:
- длительность импульса тока
- длительность паузы
- контроль времени намагничивания
- размагничивание
- установка времени размагничивания
от 0,02 до 9,98 с (с шагом 0,02 с)
от 0,02 до 9,98 с (с шагом 0,02 с)
оператором (кнопка на ручке, педаль, клавиша на приборе)
убывающим по амплитуде током
от 4 до 999 периодов (0,08-19,98 с)Токовые кабели:
- длина токовых кабелей
- сечение токовых кабелей
3 м

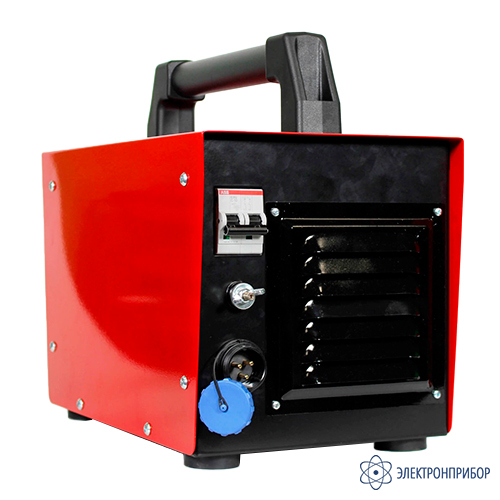

70 мм²Рабочие характеристики Рабочий цикл при максимальной мощности 50 % Максимальная длительность подачи тока 10 с Напряжение при разомкнутой цепи 3 В Мощность 2,5 кВА Подключение 230 В, 50 Гц, 16 A Сетевой кабель (длиной 3 м) съемный, влагозащищенный разъем Габаритные размеры (Ш х В х Д) 214 x 311 x 340 мм Вес без устройств намагничивания 16 кг Сравнительные характеристики магнитопорошковых дефектоскопов серии СТРИМ:

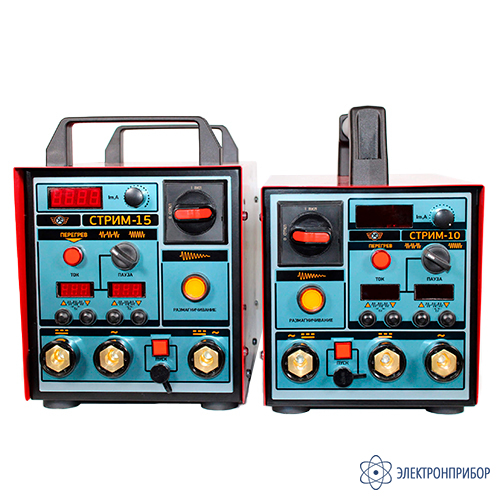

Параметры СТРИМ-10 СТРИМ-10A СТРИМ-15 СТРИМ-15A СТРИМ-20 СТРИМ-20A Ток, А > 1000 > 1000 > 1500 > 1500 > 2000 > 2000 Переменный ток + + + + + + Выпрямленный ток + - + - + - Прерывистый ток + + + + + + Таймер - - - - + + Автоматическое размагничивание + + + + + + Настройка размагничивания - - - - + + Электрическое подключение 230 В, 10 А 230 В, 10 А 230 В, 16 А 230 В, 16 А 230 В, 32 А 230 В, 32 А Вес, кг 16 14 22 19 30 27 Возможно нестандартное исполнение дефектоскопов -
Комплект поставки СТРИМ-10

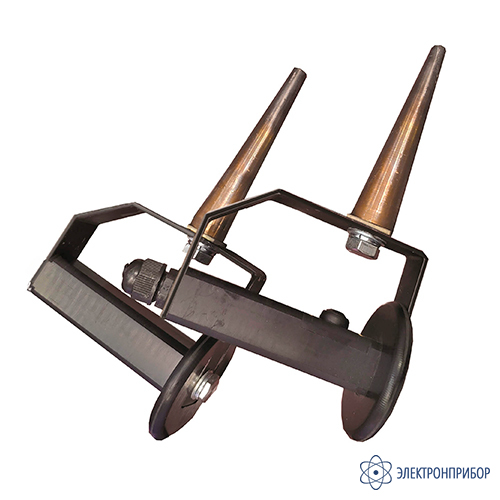

№ Наименование Количество 1 Блок дефектоскопа 1 2 Токовый кабель 3 м сечением 70 мм2 с пистолетной рукояткой и контактным наконечником 1 3 Токовый кабель 3 м сечением 70 мм2 с пистолетной рукояткой, контактным наконечником и кнопкой включения тока 1 4 Сетевой кабель 1 5 Руководство по эксплуатации с паспортом 1 Дополнительная комплектация СТРИМ-10
(Поставляется за отдельную плату)
№ Наименование 1 Соленоиды различных типов 2 Токовые кабели, ручки 3 Контактные наконечники из разных металлов 4 Сетевой кабель нестандартной длины 5 Педаль включения тока 6 Специализированные устройства намагничивания 7 Тележка для транспортировки -
Модификации СТРИМ-10
-
Файлы для СТРИМ-10
