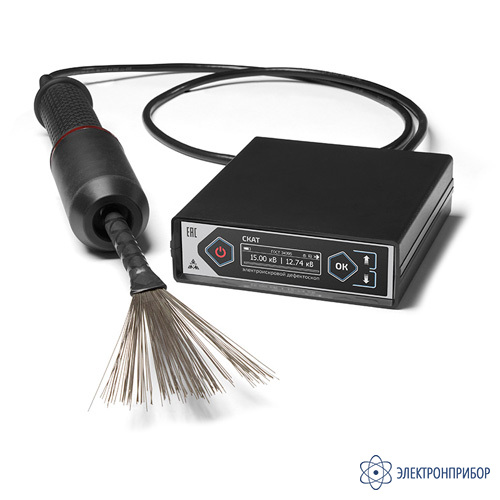

СКАТ — электроискровой дефектоскоп

Код товара: 83372

    • Артикул

      999959456

    Назначение электроискрового дефектоскопа СКАТ:

    ГОСТ 34395, ГОСТ 51164, ГОСТ 9602, ASTM D5162, ASTM G62, ISO 29601, PCRA 003, NACE RP0188.

    Электроискровой дефектоскоп СКАТ предназначен для ручного контроля сплошности лакокрасочных, полимерных, эпоксидных и битумных изоляционных покрытий, газо- и трубопроводов, емкостей, цистерн и других металлических конструкций (в дальнейшем объектов контроля) в процессе их строительства, эксплуатации и ремонта. Прибор обеспечивает выявление локальных сквозных нарушений сплошности (дефектов) изоляционных покрытий изделий с сухой поверхностью. Дефектоскоп позволяет проводить выборочных контроль сплошности изоляционных покрытий на трубопроводах любого диаметра с использованием щеточных и пружинных электродов на наружной и внутренней поверхностях труб.

    Устройство и принцип работы электроискрового дефектоскопа СКАТ:

    Принцип действия дефектоскопа СКАТ основан на электрическом пробое (искровом разряде) воздушных промежутков между приложенным к поверхности покрытия трубопровода электродом, подключенным к одному полюсу источника испытательного напряжения (выход высоковольтного трансформатора-держателя), и металлической конструкцией, к которой подключен второй полюс указанного источника испытательного напряжения (разъем заземления блока контроля).

    Электрический пробой воздушных промежутков испытательным напряжением, приложенным между электродом и металлической конструкцией, преобразуется в электрические сигналы, фиксируемые устройством звуковой и световой сигнализацией.

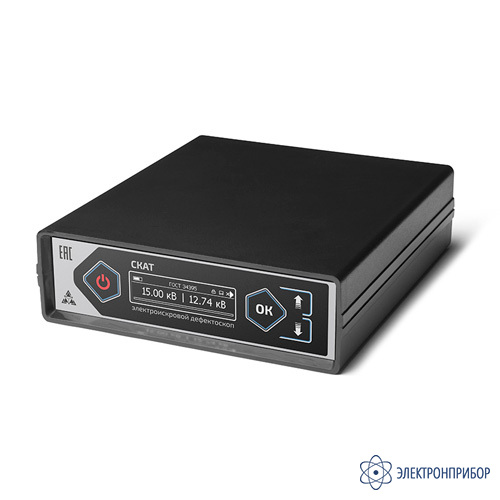

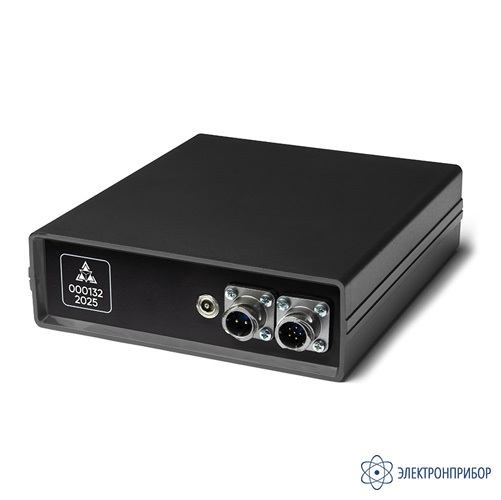

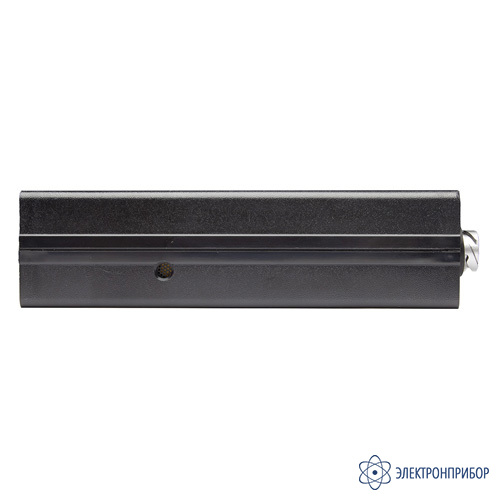

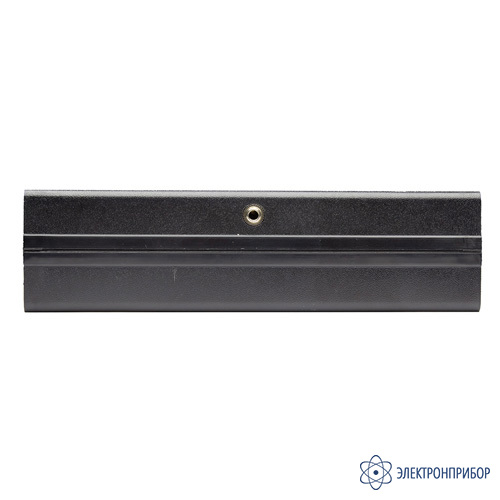

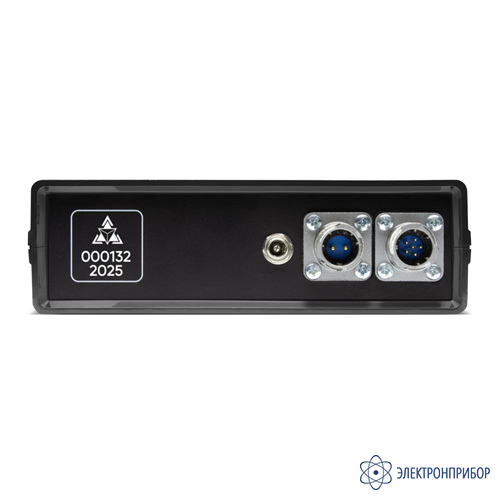

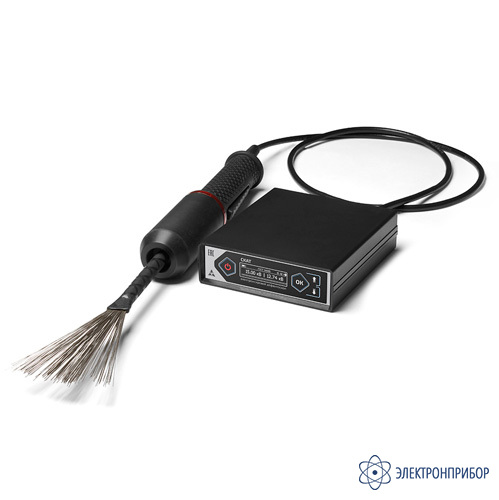

    Конструктивно прибор включает в себя электронный блок, выполненный из прочного пластика ABS-UL94-HB и высоковольтный держатель с кабелем и сменными электродами.

    Калькулятор напряжения

    Автоматически устанавливает правильное напряжение на основе значения толщины покрытия. Нет необходимости использовать таблицы расчета. Введите стандарт испытаний и толщину покрытия, и прибор автоматически запрограммирует правильное напряжение.

  • Технические характеристики электроискрового дефектоскопа СКАТ:

    Параметр Значение
    Диапазон регулировки напряжения на электроде, кВ от 0,5 до 1 с шагом 50 В
    от 1,0 до 40 с шагом 100 В
    Дискретность установки выходного напряжения, кВ от 0,01
    Толщина контролируемых покрытий, мм 0,025-26
    Предел допускаемого значения абсолютной погрешности выставляемого по индикатору напряжения U между высоковольтным выводом и проводом заземления, не более 0,05U+50В
    Время непрерывной работы от заряженного аккумулятора (с двумя аккумуляторами) не менее, ч 20
    Питание прибора — перезаряжаемая литий-ионная аккумуляторная батарея EVE INR18650-35V
    Время полной зарядки аккумулятора, ч 4
    Калькулятор напряжения по: ГОСТу, ASTM, NACE, ISO
    Диапазон температур при эксплуатации от -20 до +50℃
    Сигнализация звуковая и световая при образовании электрического искрового пробоя в процессе контроля есть
    Масса ручки, кг 0,7
    Масса электронного блока, кг 1,0
    Выходная сила тока, мА От 0 до 250
    Регулировка силы тока Есть
    Блокировка кнопок Есть
    Отображение на дисплее напряжения на электроде Есть
    Регулировка чувствительности есть
    Время включения прибора в рабочий режим, сек Не более 5
    Срок службы не менее, лет 5

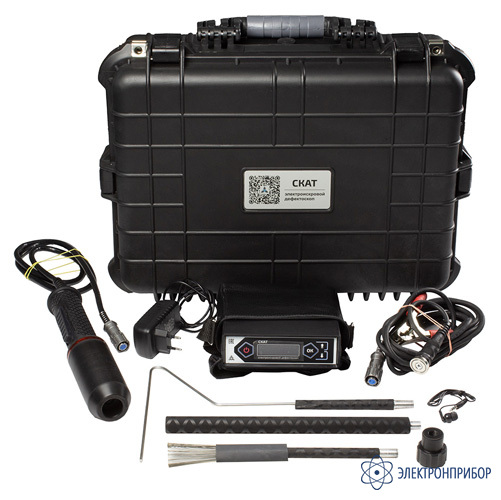

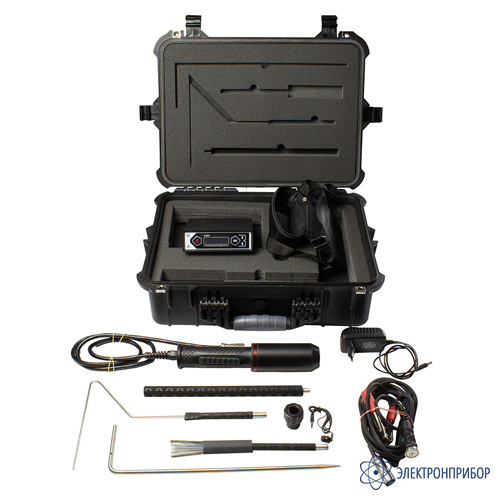

  • Комплект поставки СКАТ

    № Наименование Количество

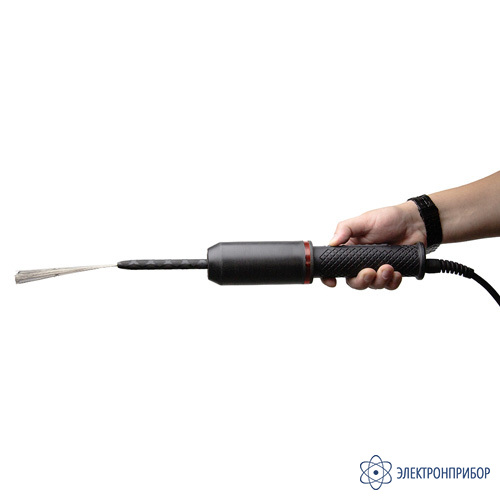

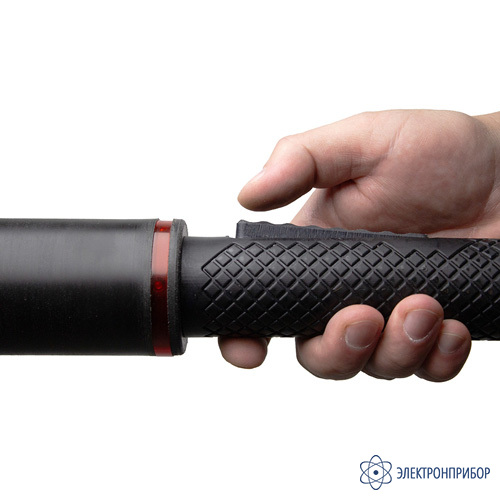

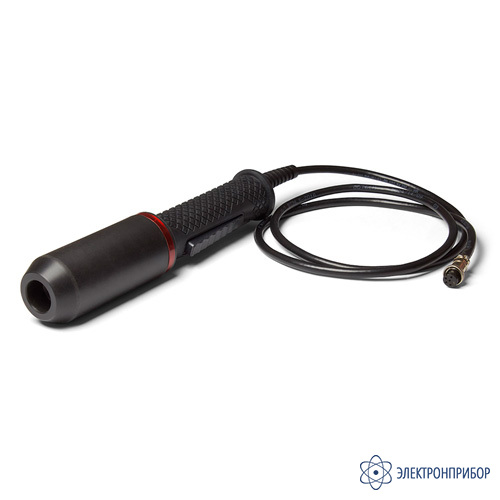

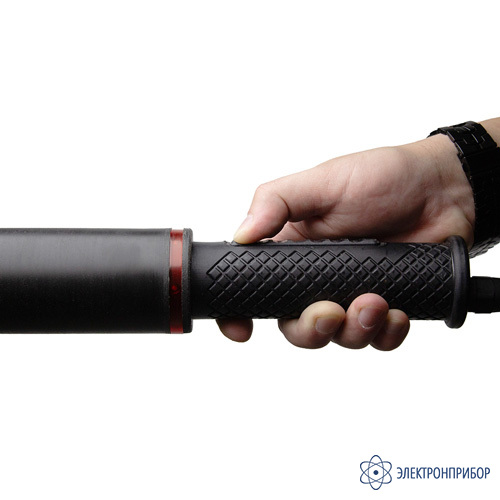

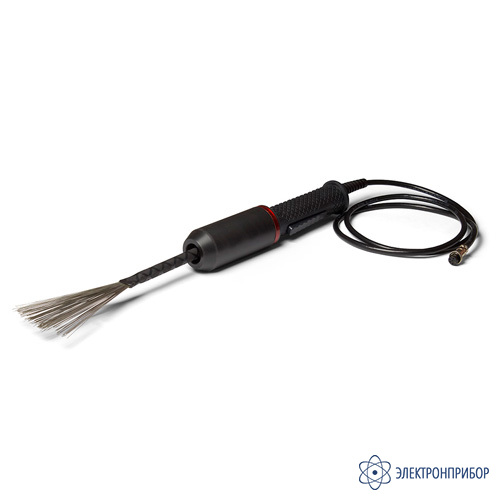

    1 Высоковольтный трансформатор-держатель 1

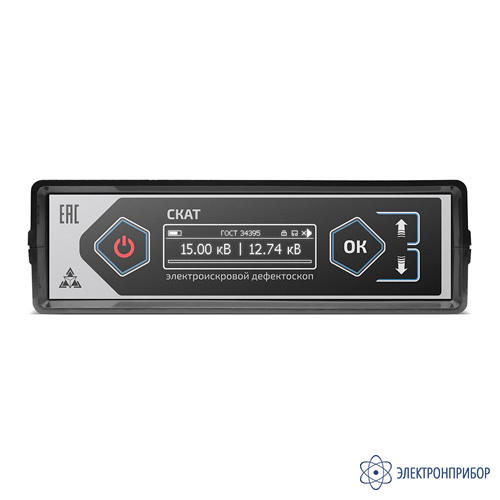

    2 Электронный блок 1

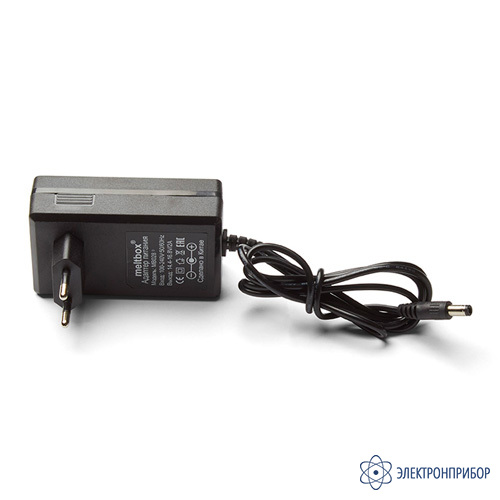

    3 Зарядное устройство для заряда аккумулятора внутри блока контроля 1
    4 Штырь-заземлитель 1
    5 Удлинитель 1

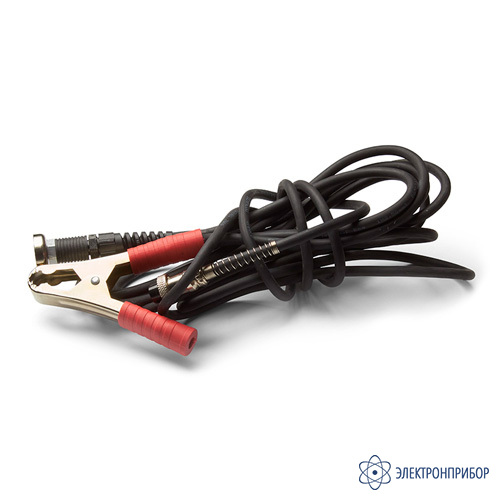

    6 Провод заземления с магнитом 1
    7 Сумка электронного блока 1

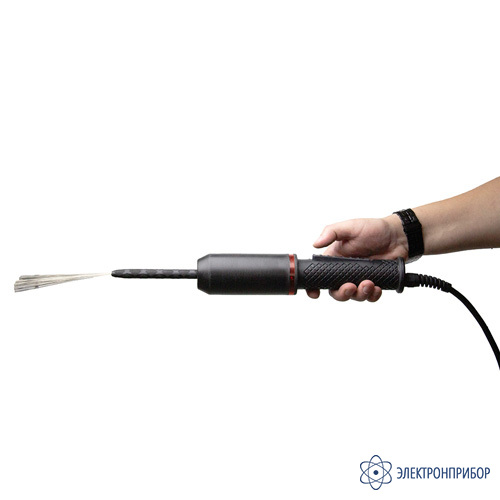

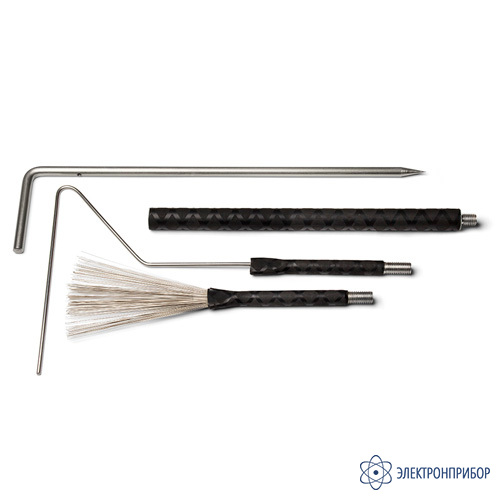

    8 Веерный электрод 1
    9 Т-образный электрод 1

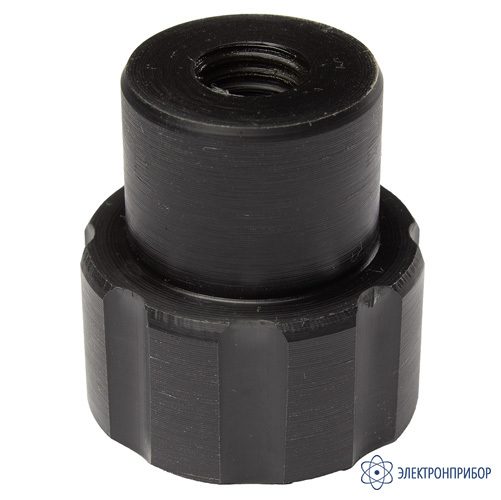

    10 Гайка контровочная 1

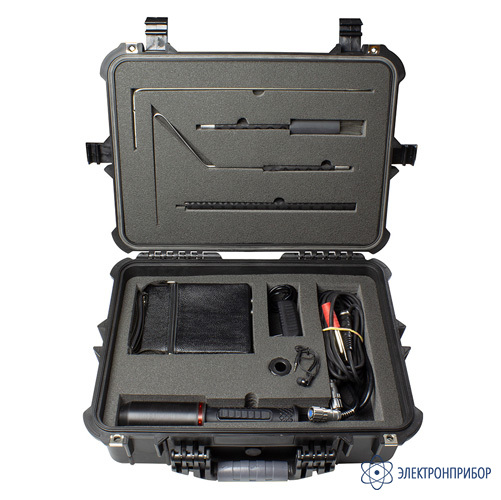

    11 Кейс транспортировочный 1
    12 Паспорт (руководство по эксплуатации) 1
