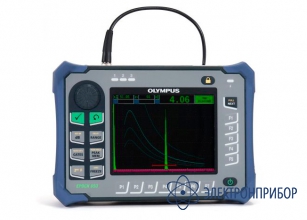

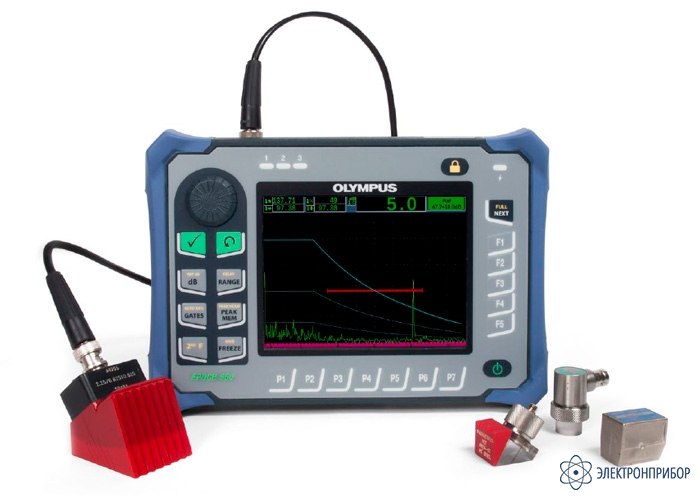

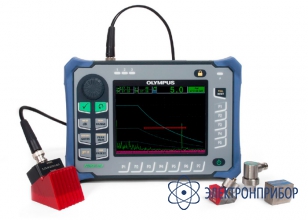

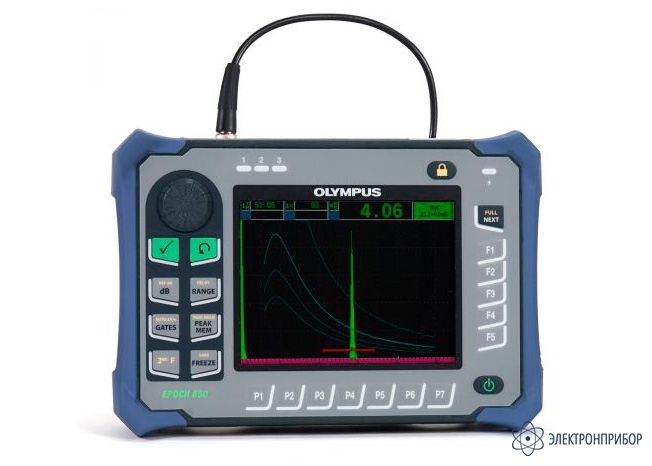

EPOCH 650 — ультразвуковой дефектоскоп

Назначение ультразвукового дефектоскопа EPOCH 650:

Ультразвуковой дефектоскоп EPOCH 650 - это компактный размер и отличные эксплуатационные характеристики. Широкий трансфлективный экран VGA и цифровой приемник с большим динамическим диапазоном обеспечивают стабильное и четкое отображение А-сканов при любом освещении. Дефектоскоп отвечает требованиям EN12668-1 и предлагает полный набор стандартных и дополнительных функций контроля. Многочисленные инструменты создания отчетов и регистрации файлов позволяют собирать высококачественные данные для отчетов. Прочная и эргономичная конструкция позволяет использовать прибор практически в любых условиях, а универсальный генератор PerfectSquare™ и многочисленные цифровые фильтры позволяют решать любые задачи.

Ультразвуковой цифровой дефектоскоп EPOCH 650 оснащен всеми функциями стандартного портативного дефектоскопа Olympus и имеет интуитивно понятный интерфейс. Отлично организованное меню и клавиши быстрого доступа позволяют использовать все возможности высококачественной платформы.

EPOCH 650 предназначен для работы как в лаборатории, так и в сложных или даже опасных производственных условиях. Конструкция класса IP с ручкой регулятора (IP66) или панелью навигации (IP67) протестирована в соответствии с самыми жесткими стандартами надежности. Вы можете быть уверены в прочности и гарантированном качестве EPOCH 650.

Особенности ультразвукового дефектоскопа EPOCH 650:

• Конструкция прибора соответствует требованиям EN12668-1;
• Настраиваемый генератор прямоугольных импульсов PerfectSquare™;
• Полноэкранный режим A-скан;
• Цифровой приемник с широким динамическим диапазоном;
• 30 цифровых фильтров для улучшенного отношения сигнал/шум;
• ЧЗИ (2 кГц) для обеспечения быстрого сканирования;
• Настройка параметров с помощью ручки регулятора или панели навигации;
• Широкий VGA-дисплей обеспечивает отличное качество изображения даже при ярком солнечном свете;
• Время работы батареи: 15+ часов;
• Стандартные динамические кривые DAC/ВРЧ и АРД-диаграммы;
• Различные форматы отчетов;
• Карта памяти MicroSD на 2 ГБ для хранения и передачи данных;
• Программный модуль для коррозионного мониторинга с кодированным B-сканом;
• Скоростной USB-порт для обмена данными с ПК;
• Выходы сигнализации и VGA;
• Аналоговый выход (опция).

Описание ультразвукового дефектоскопа EPOCH 650:

EPOCH 650 представляет собой легкий, портативный дефектоскоп, стойкий к воздействию окружающей среды и подходящий практически для любого вида контроля.

Конструкция EPOCH 650 разработана для обеспечения высокой надежности измерений и простоты эксплуатации. Прибор эргономичен, интуитивно понятен и может использоваться как специалистами, так и новичками в области ультразвукового контроля.

Интуитивно понятный пользовательский интерфейс. Пользовательский интерфейс EPOCH 650 разработан на основе уже проверенного и хорошо зарекомендовавшего себя дефектоскопа EPOCH 600. EPOCH 650 имеет простую структуру меню для калибровки, настройки прибора и дополнительных программных опций; предоставляет прямой доступ к основным функциям контроля, таким как настройка усиления и положения строба, фиксация А-скана с результатами измерений и сохранение файлов. Пользовательский интерфейс EPOCH 650 доступен на нескольких языках и понятен специалисту любого уровня подготовки.

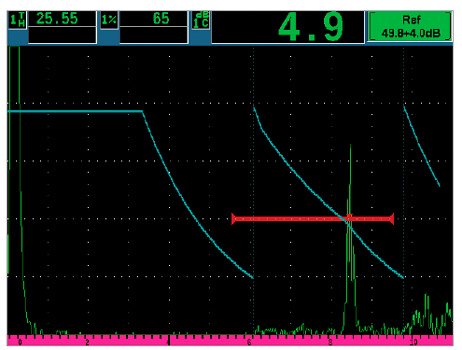

Рис.1. Кривые DAC/ВРЧ EPOCH 650 — Стандартный режим отображения

Яркий полноформатный VGA-экран. EPOCH 650 оснащен полноформатным VGA-дисплеем с разрешением 640 × 480 пикселей. Горизонтальная конфигурация EPOCH 650 оптимизирует размер A-скана на экране, улучшает читаемость информации. Трансфлективный VGA-дисплей обеспечивает высокое качество изображения в помещении, в условиях низкой освещенности (благодаря подсветке), а также на открытом воздухе, используя естественное освещение в качестве псевдоподсветки. Полноэкранный режим обеспечивает самый широкий формат A-скана из всех дефектоскопов серии EPOCH.

Рис.2. Кривые DAC/ВРЧ EPOCH 650 — Полноэкранный режим отображения

Удобная навигация. Для удовлетворения пожеланий пользователей EPOCH 650 доступен в двух конфигурациях: с ручкой регулятора и с панелью навигации.

В EPOCH 650 ручка регулятора, наряду с клавишами CHECK (ввод) и ESC (отмена), используется для настройки значений параметров с разным шагом. Пользователь может заблокировать ручку регулятора во избежание случайного изменения значений параметров во время контроля. Данная конфигурация обеспечивает плавное изменение значений и удобна для пользователей, предпочитающих настройку параметров с помощью ручки. Конфигурация с ручкой регулятора отвечает требованиям IP66.

Панель навигации EPOCH 650 является отличительной чертой дефектоскопов EPOCH. Стрелки вверх и вниз используются для грубой настройки параметров, а стрелки влево и вправо – для более точной настройки. Панель навигации имеет дополнительные клавиши с часто используемыми функциями, такими как регулировка усиления и сохранение в памяти. Здесь же располагаются клавиши CHECK и ESC. Конфигурация с панелью навигации отвечает требованиям IP67.

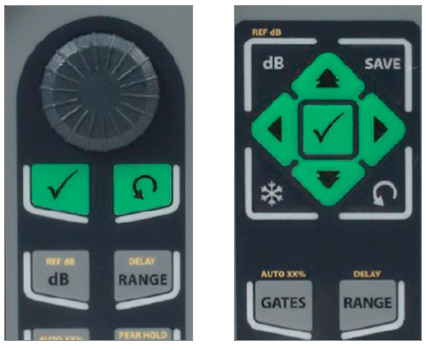

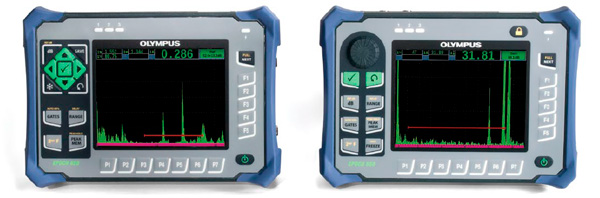

Рис.3. Ручка регулятора и панель навигации

EPOCH 650 имеет отличные ультразвуковые характеристики. Цифровая архитектура EPOCH 650 выполнена на основе более ранних моделей EPOCH 600 и EPOCH 1000 и обеспечивает гибкость и эффективность генерации/приема импульсов в соответствии с требованиями контроля качества.

Генератор/Приемник:

Дефектоскоп EPOCH 650 включает следующие функции:

• Настраиваемый генератор прямоугольных импульсов PerfectSquare™;
• Цифровой приемник с широким динамическим диапазоном;
• 30 наборов 100% цифровых фильтров.;
• Автоматическая или ручная настройка ЧЗИ в диапазоне от 10 до 2 000 Гц;
• Напряжение генератора от 100 до 400 В;
• Дискретность по амплитуде ± 0,25%;
• Пять настраиваемых окон с результатами измерений.

Стандартные программные функции:

Динамические кривые DAC/ВРЧ: Вычисляют амплитуду сигнала в процентах или дБ по отношению к кривой DAC (коррекция амплитуды эхо-сигнала в зависимости от расстояния до отражателя) или амплитуде опорного эхо-сигнала, использующегося при настройке ВРЧ. Варианты исполнения DAC включают стандартные, ASME, ASME 3, JIS, а также пользовательские кривые. Сюда также включены некоторые важные функции: динамически регулируемые кривые DAC, переключение между режимами отображения DAC и ВРЧ, пользовательские кривые DAC для подачи предупреждающих сигналов и 20-80 % отображения DAC.

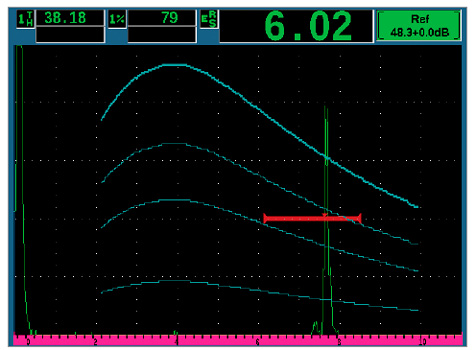

Рис.4. Динамические кривые DAC/ВРЧ

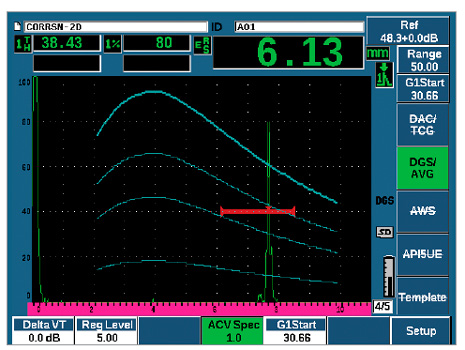

DGS/AVG (АРД-диаграммы): Данный способ определения размера дефекта предусматривает анализ эхо-сигнала с использованием АРД-диаграмм, соответствующим конкретному типу преобразователя и материала. АРД-диаграмма показывает отношение между амплитудой сигнала, размером дефекта и расстоянием от преобразователя.

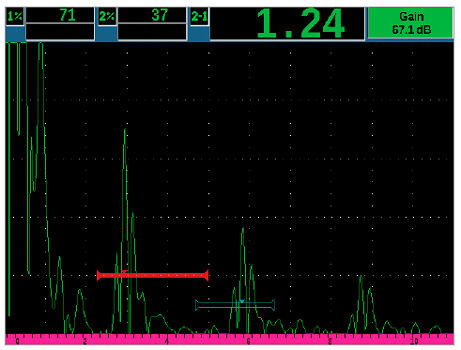

Рис.5. Режим Эхо-эхо и отслеживание строба

AWS D1.1 и D1.5: Отображает динамический рейтинг отражателей для контроля сварных швов по нормам AWS. Повышает эффективность контроля за счет отсутствия необходимости производить расчеты вручную.

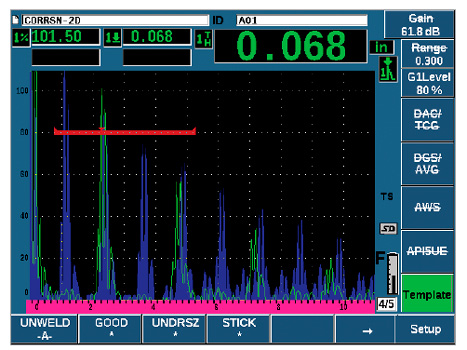

Рис.6. Динамический рейтинг отражателей для контроля сварных швов по нормам AWS

Дополнительные возможности ультразвукового дефектоскопа EPOCH 650:

Интерфейсный строб. Этот строб позволяет отслеживать постоянно меняющийся сигнал от границы раздела сред для получения более точных результатов.

Программный модуль для коррозионного мониторинга. Основные функции модуля включают: автоматические настройки УЗ в зависимости от выбранного преобразователя, автоматическую регулировку усиления (AGC), алгоритм измерения толщиномера, коррекцию V-пути, а также компенсацию износа контактной поверхности преобразователя с помощью автоматической коррекции нуля (Do Zero). Кроме того, программный модуль имеет функцию кодированного B-скана и возможность представления данных в виде таблицы с цветовой кодировкой.

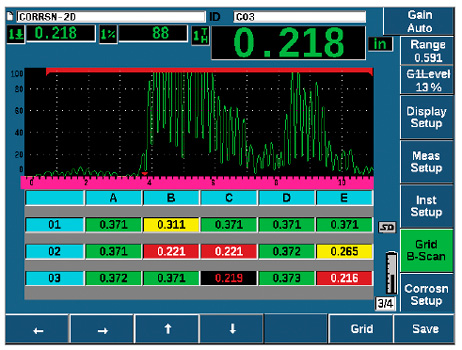

Рис.7. Модуль для коррозионного мониторинга

Хранение шаблонов. Позволяет сравнивать текущий А-скан с сохраненным опорным А-сканом. Сохраненные шаблоны отображаются/выключаются нажатием одной клавиши. Это очень удобно при контроле точечной сварки и в других приложениях.

Рис.8. Функция хранения шаблонов

Аттенюатор донного эхо-сигнала (BEA). Уменьшает амплитуду донного эхо-сигнала контролируемого изделия в зоне, определяемой Стробом 2.

API 5UE. Определение размеров дефектов согласно стандарту API 5UE Американского Института нефти. Используется дифференциальный метод построения кривой амплитуда-расстояние (ADDT) для определения размера потенциальных дефектов в процессе контроля нефтегазопромысловых труб.

Усредненный А-скан. Эта функция позволяет просматривать средние данные полученных А-сканов. Усреднение применяется с множителями 2X, 4X, 8X, 16X и 32X.

Регистратор данных и интерфейсное ПО ультразвукового дефектоскопа EPOCH 650:

Управление данными. EPOCH 650 предлагает несколько способов хранения, архивирования и внесения в отчеты данных контроля и калибровки. Встроенная память на 100 000 точек позволяет сохранять видеозаписи и результаты анализа. Прибор полностью совместим с интерфейсной программой Olympus GageView™ Pro. Благодаря функциям быстрой настройки файлов и гибкого управления данными, процедуры регистрации и внесения в отчет результатов контроля стали простыми и эффективными.

Регистратор данных. EPOCH 650 имеет встроенный регистратор данных для хранения файлов контроля и калибровки. Дефектоскоп поддерживает два вида файлов: калибровочные (CAL) и инкрементные (INC). CAL файлы позволяют сохранять неограниченное число настроек параметров для их последующего быстрого вызова. INC файлы содержат различные компоненты данных измерений под одним именем файла для загрузки и внесения в отчет.

Встроенный регистратор данных усовершенствован и поддерживает все форматы файлов коррозионного мониторинга: последовательный, последовательный с пользовательской точкой, 2-мерная сетка, 2-мерная сетка с пользовательской точкой, 3-мерная сетка, бойлер и 2-D EPRI.

GageView™ Pro. EPOCH 650 полностью совместим с интерфейсной программой GageView™ Pro. Благодаря этой программе пользователь может загружать данные контроля, анализировать результаты измерений на ПК, экспортировать данные контроля и калибровки в таблицы для построения отчетов, проводить резервное копирование данных, обновлять ПО прибора и делать снимки экрана.

Карта памяти MicroSD. EPOCH 650 использует внутреннюю и съемную карты памяти MicroSD, каждая емкостью 2 Гб (с возможностью расширения до 64 ГБ). Съемная карта памяти обеспечивает совместный доступ к файлам с разных приборов и позволяет выводить полные отчеты в различных форматах. Вторая карта памяти microSD на 2 ГБ установлена на печатной плате и используется в качестве внутренней памяти. В случае повреждения прибора без возможности его ремонта вы можете извлечь эту карту microSD в авторизованном сервисном центре для восстановления важных файлов данных.

Встроенная система отчетов. Дефектоскоп EPOCH 650 позволяет создавать отчеты в различных файлах. Вы можете делать снимки экрана и сохранять их на съемной карте памяти microSD, а также экспортировать сохраненные данные в формате .csv или .xml. EPOCH 650 предоставляет возможность генерации отчетов в формате Bitmap для отдельных точек данных или для целых файлов.

EPOCH 650 включает функцию видеозаписи. Вы можете записать до 8 минут данных A-скан в режиме реального времени, с частотой 60 кадров в секунду. Эти данные доступны для просмотра в EPOCH 650, а также могут быть экспортированы на ПК для лучшей визуализации.
