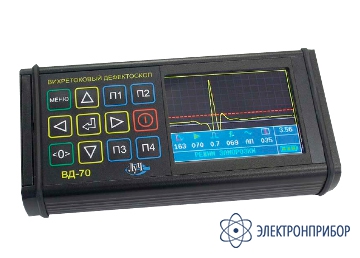

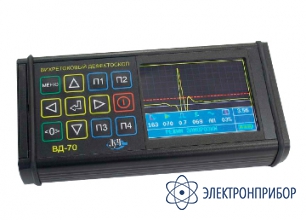

ВД-70 — вихретоковый дефектоскоп

Код товара: 71979
  • 29702-10
    5 вариантов исполнения

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      29702-10 до 28.07.2025

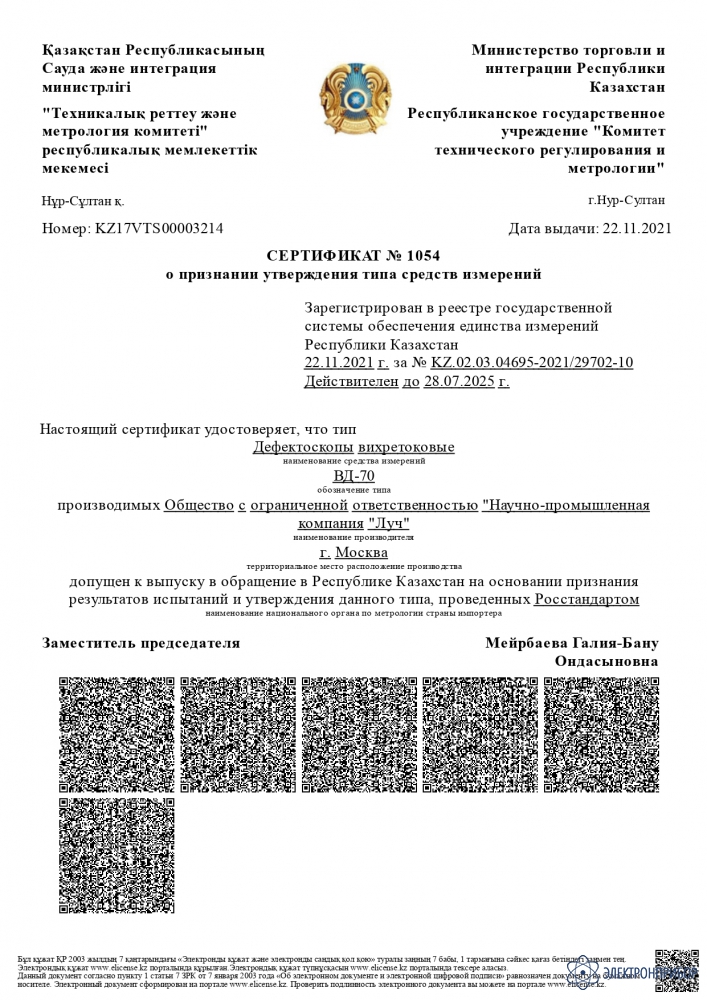

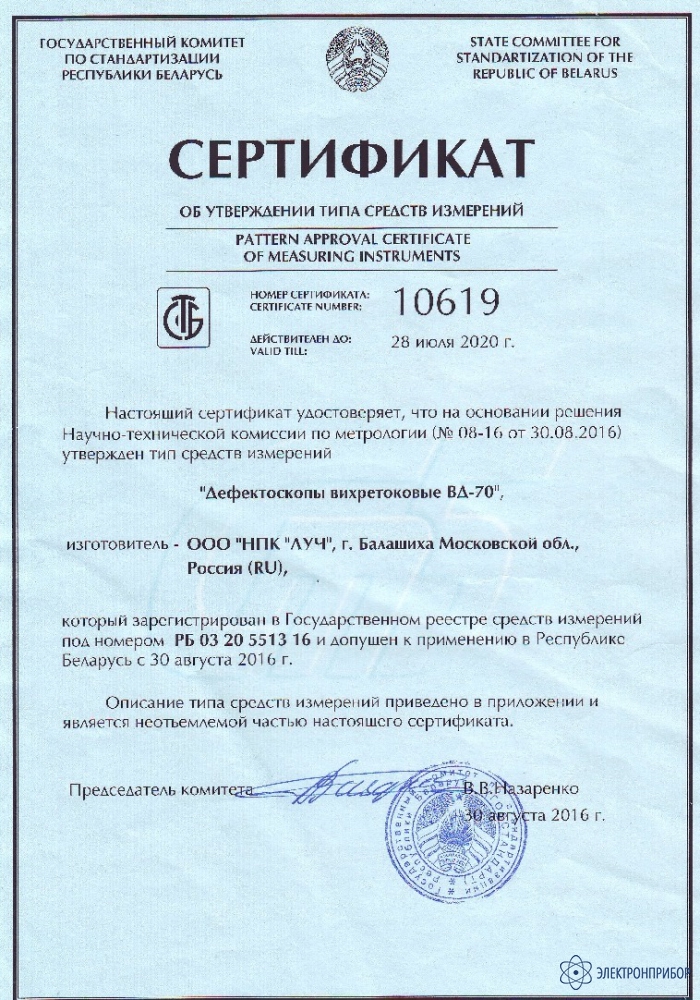

    Сертификаты

    Назначение вихретокового дефектоскопа ВД-70:

    Вихретоковый дефектоскоп ВД-70 предназначен для:

    • контроля продукции из ферромагнитных и немагнитных металлов и сплавов на наличие поверхностных дефектов типа трещин;
    • определения местоположения дефектов;
    • оценки глубины дефектов.

    Описание вихретокового дефектоскопа ВД-70:

    Дефектоскоп ВД-70 состоит из электронного блока и подключаемого к нему вихретокового преобразователя, который выбирают в зависимости от условий измерений. Возбуждение в контролируемом изделии вихревых токов осуществляется с помощью вихретокового преобразователя (ВТП). Изменения наведенного поля, обусловленные наличием дефекта в материале, регистрируются преобразователем. Полученный электрический сигнал преобразовывается в цифровую форму и выдается на дисплей. Принцип работы дефектоскопа основан на анализе взаимодействия внешнего электромагнитного поля с полем вихревых токов, возбуждаемых в объекте контроля.

    Особенности вихретокового дефектоскопа ВД-70:

    • малые габариты;
    • контроль деталей с грубой необработанной поверхностью;
    • контроль деталей при наличии защитных диэлектрических покрытий;
    • индикация глубины дефекта в миллиметрах;
    • широкий ассортимент вихретоковых преобразователей;
    • управление параметрами и режимами работы дефектоскопа с персонального компьютера;
    • цветной дисплей с высокой разрешающей способностью;
    • встроенные часы и календарь;
    • клавиши быстрого доступа к памяти;
    • прочный корпус для тяжелых условий эксплуатации;
    • специальная комплектация для ОАО «РЖД» и метрополитена.

  • Технические характеристики вихретокового дефектоскопа ВД-70:

    Параметр Значение
    Порог чувствительности (по стали и алюминиевому сплаву):
    – глубина
    – ширина
    0,3 мм
    от 0,05 до 0,1 мм
    Диапазон измерения глубины дефекта от 0,3 до 7,0 мм
    Погрешность измерения глубины дефекта ± (0,1 + 0,3 H) мм
    Диапазон рабочих частот от 10 до 250 кГц
    Дискретность установки частоты 1 кГц
    Диапазон регулировки усиления от 1 до 255 ед.
    Режим анализа сигнала по переменной или постоянной составляющей
    Скорость сканирования в режиме анализа сигнала:
    – по переменной составляющей
    – по постоянной составляющей
    от 50 до 150 мм/с
    не более 50 мм/с
    Развёртка временная
    Память:
    – изображений развёртки
    – программ настройки
    1000
    300
    Интерфейс связи с персональным компьютером USB
    Размер рабочей части экрана 71 × 53 мм
    Электрическое питание:
    – сеть переменного тока
    - встроенная аккумуляторная батарея
    220 В 50 Гц
    4,2 В
    Время непрерывной работы не менее 10 ч
    Диапазон рабочих температур от -10 до +50 °С
    Степень защиты корпуса IP 65
    Габаритные размеры не более 175 × 85 × 35 мм
    Масса не более 0,6 кг

  • Комплект поставки ВД-70

    № Наименование ВД-70 стандартная комплектация ВД-70 версия локомотивная ВД-70 версия вагонная ВД-70 версия метрополитен ТР-2 ВД-70 версия метрополитен ТР-3
    1 Электронный блок дефектоскопа ВД-70 1 1 1 - -
    2 Электронный блок дефектоскопа ВД-70 (версия «Метрополитен» ЛИВЕ 415119.701.0000. ТР-2) - - - 1 -
    3 Электронный блок дефектоскопа ВД-70 (версия «Метрополитен» ЛИВЕ 415119.701.0000. ТР-3) - - - - 1
    4 Комплект программного обеспечения: спецменю дефектоскопа - «Контроль деталей подвижного состава метрополитена всех серий и типов» - - - 1 1
    5 Преобразователь вихретоковый ПН-6-ТД-С-003 - 1 1 - -
    6 Преобразователь вихретоковый ПН-10-ТД-С-003 1 1 1 - -
    7 Преобразователь вихретоковый ПН-6-ТД-В-002 - - 1 - -
    8 Преобразователь вихретоковый ПН-6-МЛ351 - - - 4 4
    9 Преобразователь вихретоковый ПН-10-МЛ349 - - - 4 4
    10 Кабель соединительный (компьютер/электронный блок) 1 1 1 1 1
    11 Блок аккумуляторный (встроенный) 1 1 1 1 1
    12 Блок питания 1 1 1 1 1
    13 Набор стандартных образцов из комплекта КСОП 1 - - 1 1
    14 Стандартный образец СОП-2.001 - 1 1 - -
    15 Комплект фиксирующих насадок - 1 1 - -
    16 Программное обеспечение VD-70 1 1 1 - -
    17 Руководство по эксплуатации 1 1 1 1 1
    18 Паспорт 1 1 1 1 1
    19 Свидетельство о поверке - - - 1 1
    20 Программа и методика поверки - - - 1 1
    21 Чехол для электронного блока - - - 1 1
    22 Сумка для переноски 1 1 1 1 1

    Дополнительная комплектация ВД-70

    (Поставляется за отдельную плату)

    № Наименование
    1 Комплект фиксирующих насадок
    2 Чехол
