Пеленг-415 — многоканальный ультразвуковой дефектоскоп
Код товара: 71968-
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
52086-12 до 09.10.2027
Назначение многоканального ультразвукового дефектоскопа Пеленг-415:
Ультразвуковой дефектоскоп Пеленг-415 предназначен для:
- работы в составе многоканальных автоматизированных и механизированных установок;
- работы с механизированными многоканальными сканерами;
- контроля продукции на наличие дефектов типа нарушение сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений;
- измерения глубины и координат залегания дефектов;
- построения АРД-диаграмм и измерения эквивалентной площади дефекта.
Описание многоканального ультразвукового дефектоскопа Пеленг-415:

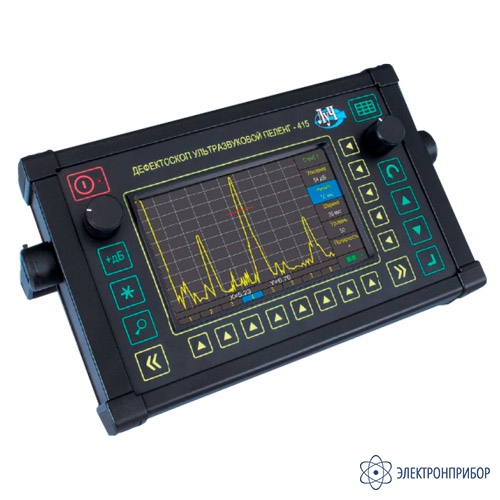

Дефектоскоп Пеленг-415 представляет собой электронный блок с подключенным посредством кабеля ультразвуковым преобразователем. Дефектоскоп содержит восемь независимых измерительных каналов. Электронный блок выполнен в жестком металлическом корпусе с ручкой для переноски. На лицевой панели расположены многофункциональный цветной жидкокристаллический дисплей, два энкодера и маслобензостойкая пленочная клавиатура.
На задней панели расположены коммутационные разъемы для подключени яультразвуковых преобразователей, зарядного устройства, вход и выход синхроимпульсов и USB-разъемы для подключения внешних устройств. Автономный источник питания крепится к задней панели блока при помощи винтов.
В основу работы дефектоскопа положена способность ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов и границ материалов. Дефектоскоп реализует эхо-импульсный, теневой и зеркально-теневой методы ультразвукового неразрушающего контроля. Отображение полученных сигналов на дисплее осуществляется в виде развертки типа А, В или С (Аскан, В-скан, С-скан).
Особенности многоканального ультразвукового дефектоскопа Пеленг-415:
- возможность работы по 8 ультразвуковым каналам одновременно;
- удобное изменение параметров и настроек с помощью вращающихся регуляторов;
- встроенные АРД-диаграммы;
- иммерсионный режим работы;
- автоматическая регулировка усиления;
- возможность синхронизации с внешними устройствами;
- три независимых строба АСД;
- возможность обновления программного обеспечения Потребителем;
- встроенные часы и календарь;
- большой широкоформатный цветной дисплей с высокой контрастностью и разрешающей способностью;
- прочный корпус для тяжелых условий эксплуатации;
- возможность подключения внешних USB устройств (клавиатура, мышь, внешние накопители информации);
- встроенный текстовый редактор.
-
-
Технические характеристики многоканального ультразвукового дефектоскопа Пеленг-415:
Параметр Значение Значения номинальных частот УЗ ПЭП, МГц 0,4; 1,25; 1,8; 2,5; 5,0; 10,0 и 15,0 Диапазон изменения коэффициента усиления приемного тракта, дБ от -20 до 100 Пределы допускаемой абсолютной погрешности аттенюатора:
- в диапазоне от 20 до 80 дБ (на каждые 10 дБ усиления) не более, дБ
- в диапазоне от минус 20 до 20 и от 80 до 100 дБ не более, дБ
±0,5
±1,0Чувствительность приемного тракта, мкВ 100 Характеристики двуполярных зондирующих импульсов:
- размах Uр-р , В
- длительность, мкс
- период, мкс
(100, 150 и 200) ± 10
от 0,02 до 5,0
0,02Диапазон измерений глубины залегания дефектов (по стали), мм от 1 до 15100 Дискретность измерений глубины залегания дефектов (по стали), мм 0,01 Пределы допускаемой абсолютной погрешности измерений глубины расположения дефектов не более, мм (где L – измеряемая глубина в мм) ±(0,01+0,005L) Диапазон измерений толщины изделий (по стали), мм от 1 до 15100 Дискретность измерений толщины изделий (по стали), мм 0,01 Пределы допускаемой абсолютной погрешности измерений толщины по стали не более, мм (где Н – измеряемая толщина в мм) ±(0,01+0,005Н) Номинальные значения условной чувствительности дефектоскопа при работе с различными типами УЗ ПЭП, дБ от 14 до 70 Номинальные значения отношения сигнал/шум в зоне контроля при работе с различными типами УЗ ПЭП, дБ от 10 до 16 Источники питания:
- сеть переменного тока
- аккумуляторная батарея, Вчастота (50±1) Гц, напряжение от 187 до 242 В
11,5Время непрерывной работы от аккумуляторной батареи, ч 8 Рабочие условия эксплуатации:
- температуры окружающего воздуха, ºС
- относительной влажности при 25 ºС, %
- атмосферного давления, кПа
от -10 до 50
98
от 84 до 106,7Габаритные размеры дефектоскопа (без ручки) не более, мм 300×190×90 Масса дефектоскопа с аккумуляторной батареей не более, кг 4,5 -
Комплект поставки Пеленг-415
№ Наименование Количество 1 Электронный блок дефектоскопа ПЕЛЕНГ-415 1 2 Кабель соединительный (УЗ ПЭП/электронный блок) 1 3 Кабель соединительный (компьютер/электронный блок) 1 4 Блок аккумуляторный (встроенный) 1 5 Источник питания сетевой GS90F15-P1M 1 6 Программное обеспечение UD5-415 1 7 Чехол 1 8 Сумка для переноски 1 9 Руководство по эксплуатации 1 10 Паспорт 1 11 Методика поверки 1 Дополнительная комплектация ПЕЛЕНГ-415
(Поставляется за отдельную плату)
№ Наименование 1 Ультразвуковые пьезоэлектрические преобразователи (УЗ ПЭП) типа П111, П112, П121 2 Блок аккумуляторный резервный АБП-415 3 Автоматическое зарядное устройство ЛИВЕ.415119.031.600 ЗУ 4 Головные телефоны -
Дополнительная комплектация Пеленг-415
-
Файлы для Пеленг-415
Файлы для Пеленг-415
