П 121, П-121

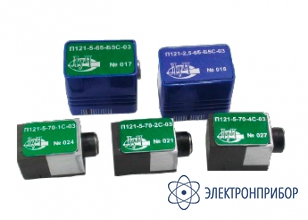

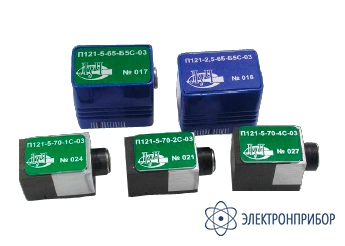

П121 с малой стрелой — преобразователи наклонные контактные совмещенные
Код товара: 72008-
Назначение преобразователей наклонных контактных совмещенных П121 с малой стрелой:
Преобразователи П121 с малой стрелой предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, ПЕЛЕНГ-115 и УД2-12.

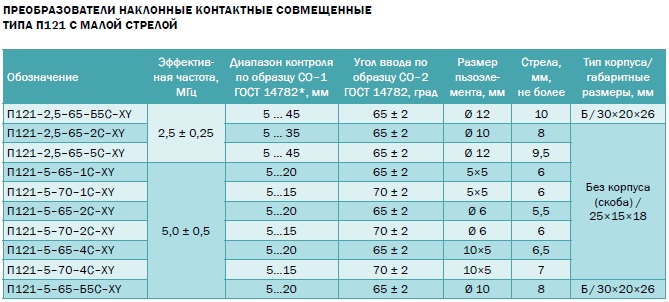

Варианты исполнения преобразователей наклонных контактных совмещенных П121 с малой стрелой:
* при отношении сигнал/шум не хуже 16 дБ.
X – обозначение расположения разъема: «0» — горизонтальное (поставляется по умолчанию), «1» — вертикальное;
Y — «2» — для дефектоскопов типа УД2-12 и аналогичных;
«3» — для дефектоскопов типа УД2-70, ПЕЛЕНГ-115 и аналогичных.При заказе указать тип дефектоскопа, частоту ПЭП, серию или размер ПЭ, наличие корпуса для ПЭП типа П121-2,5-65- … и необходимый разъем М8 или Лемо 00.
При заказе ПЭП с вертикальным расположением разъема — указать его расположение.
По умолчанию ПЭП поставляется с горизонтальным расположением разъема.
Примеры заказа преобразователей наклонных контактных совмещенных П121 с малой стрелой:
Необходимо заказать:
1. Для дефектоскопа УД2-70 преобразователь наклонный контактный совмещенный частотой 2,5 МГц, угол ввода 65º, размер ПЭ Ø 12, корпус Б, разъем Лемо 00, горизонтальное расположение.
Заказ: П121-2,5-65-Б5С-03 (Лемо 00).2. Для дефектоскопа УД2-12 преобразователь наклонный контактный совмещенный частотой 5 МГц, угол ввода 70º, размер ПЭ 5х5, стрела не более 6 мм, разъем М8.
Заказ: П121-5-70-1С-02 (М8). -
-
Комплект поставки П121 с малой стрелой
№ Наименование Количество 1 Преобразователи наклонные контактные совмещенные П121 с малой стрелой 1 -
