M9170 4.0V60R26X10CS — высокочастотная антенная решетка
Код товара: 64552-
-
Производитель
-
Артикул
1159
Описание высокочастотной антенной решетки M9170 4.0V60R26X10CS:

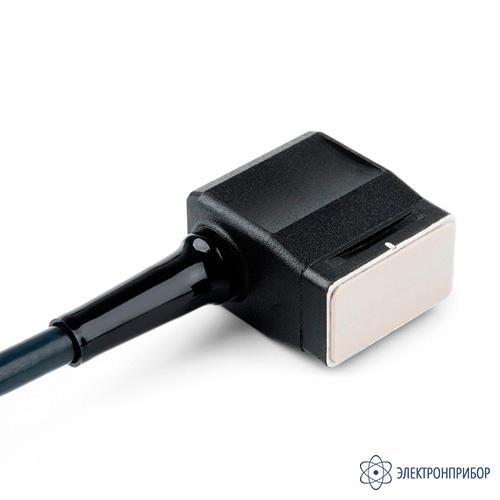

16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля.

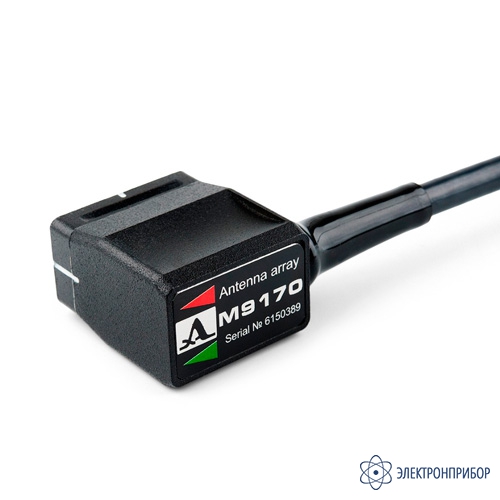

На внешней части корпуса нанесены цветовые метки направления, необходимые для ориентации положения решетки на объекте контроля относительно сформированного изображения на дисплее дефектоскопа ультразвукового А1550 IntroVisor.
Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля. Существует возможность притирки сменного акустического модуля под различные диаметры труб.
-
-
Технические характеристики высокочастотной антенной решетки M9170 4.0V60R26X10CS:
Параметр Значение Область применения Контроль металлических и пластиковых конструкций Количество элементов антенной решетки, шт 16 Акустическая апертура, мм 26 х 10 Номинальная частота, МГц 4,0 Рабочий тип волн Поперечные Габаритные размеры, мм 32 х 18 х 44 Масса с кабелем, г 170 Условия эксплуатации Температура воздуха, °С От - 20 до + 45 Относительная влажность воздуха при температуре +25 °С, % 85 -
Комплект поставки M9170 4.0V60R26X10CS
№ Наименование Количество 1 Высокочастотная антенная решетка M9170 4.0V60R26X10CS 1 -
Дополнительная комплектация M9170 4.0V60R26X10CS
-
Набор для автоматической подачи жидкости при проведении МУЗК
Цена по запросу
Выбрать исполнение
3 варианта исполнения
-
-
Совместимость с M9170 4.0V60R26X10CS
