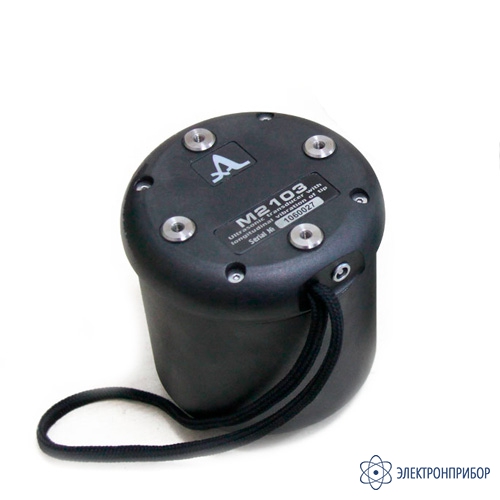

M2103 0.1A0D60PL — низкочастотная антенная решетка

Код товара: 64521
    • Производитель

      АКС

    • Артикул

      1155

    Назначение низкочастотной антенной решетки M2103 0.1A0D60PL:

    Низкочастотная антенная решетка с сухим точечным контактом на 100 кГц для излучения и приема продольных ультразвуковых волн.

    Две антенные решетки M2103 0.1A0D60PL  используются совместно с прибором А1220 MONOLITH и применяются для сквозного прозвучивания объектов из бетона и железобетона в диапазоне толщин от 200 до 2500 мм. Отличительной особенностью данных решеток является обследования бетонных колонн с густо расположенной арматурой, где контроль эхо-методом осложнен, а порой и невозможен из-за большого уровня структурного шума исследуемого объекта. В данном случае использование решеток M2103 0.1A0D60PL повышает соотношение сигнал/шум по сравнению с эхо-методом, упрощая поиск дефектов, а также позволяет проводить измерения скорости и времени прохождения ультразвуковой волны в объектах с большой толщиной.

  • Технические характеристики низкочастотной антенной решетки M2103 0.1A0D60PL:

    Параметр Значение
    Область применения Низкочастотный матричный преобразователь с сухим контактом

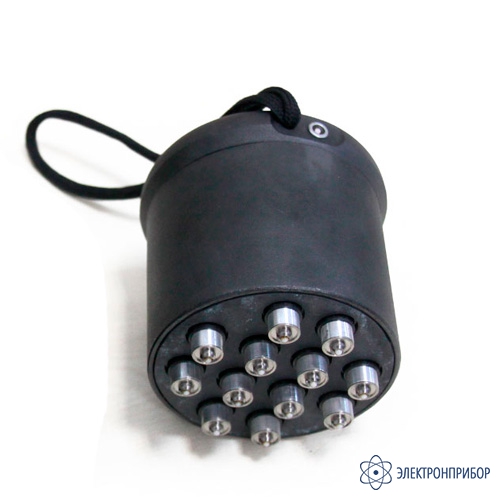

    Количество элементов 12 элементов с сухим точечным контактом
    Частота 100 кГц
    Тип волн Продольный
    Тип разъема LEMO серии 00.250
  • Комплект поставки M2103 0.1A0D60PL

    Наименование Количество
    1 Низкочастотная антенная решетка M2103 0.1A0D60PL 1
