М-9172, М 9172

Аксессуары для дефектоскопов

М9172 — акустический модуль (4.0 MГц, наклонный)

Код товара: 64578

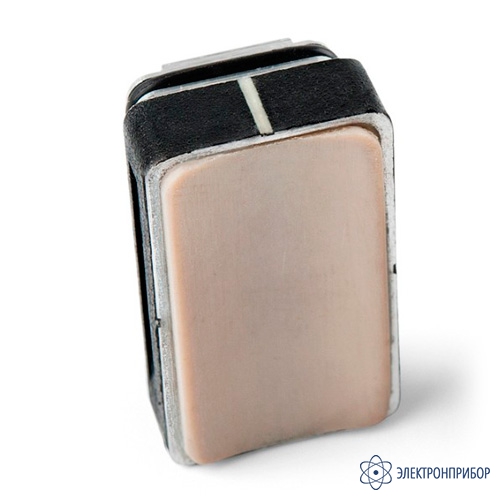

  • Акустический модуль (4.0 mгц, наклонный) М9172 Акустический модуль (4.0 mгц, наклонный) М9172

    Описание акустического модуля (4.0 MГц, наклонный) М9172:

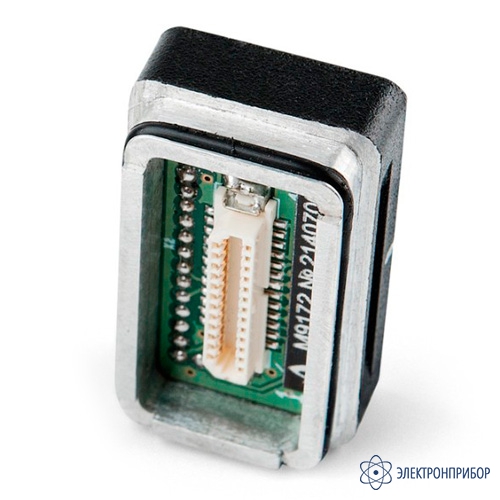

    Сменный акустический модуль для антенной решетки M9170 4.0V60R26X10CS с центральной рабочей частотой 4,0 МГц, образующий продольную и поперечную волну, представляет из себя конструктивно объединенный набор пьезоэлементов и соединяется с корпусом решетки посредством разъема.

    Применяется для контроля материалов с крупным размером зерна, имеющих сильное затухание, в том числе аустенитных сталей.

    Конструкция антенной решетки допускает замену акустического модуля по мере истирания его рабочей поверхности. Существует возможность притирки сменного акустического модуля под различные диаметры труб.

  • Технические характеристики акустического модуля (4.0 MГц, наклонный) М9172:

    Параметр Значение
    Номинальная частота, МГц 4,0
    Количество элементов 16 штук
    Рабочий тип волн Поперечные, продольные
    Акустическая апертура, мм 26 x 10
    Шаг пьезоэлементов, мм 1,75
    Габаритные размер, мм 31 х 20 х 13
    Масса, г Не более 13
    Условия эксплуатации Температура воздуха, °С От - 20 до + 45
    Относительная влажность воздуха при температуре +25 °С, % 85

  • Комплект поставки М9172

    № Наименование Количество
    1 Акустический модуль (4.0 MГц, наклонный) М9172 1
