П121 для контроля труб малого диаметра — преобразователи наклонные контактные совмещенные

Код товара: 72023

    Назначение преобразователей наклонных контактных совмещенных П121 для контроля труб малого диаметра:

    Преобразователи П121 для контроля труб малого диаметра​​ предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, ПЕЛЕНГ-115 и УД2-12.

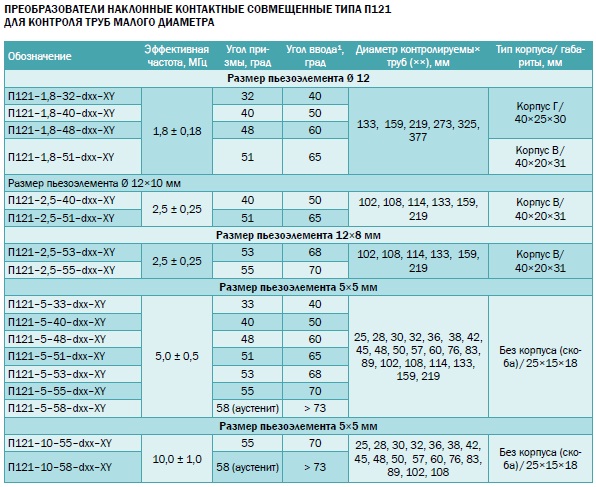

    Варианты исполнения преобразователей наклонных контактных совмещенных П121 для контроля гибов труб:

    X – обозначение расположения разъема: «0» – горизонтальное (поставляется по умолчанию), «1» – вертикальное;
    Y – «2» – для дефектоскопов типа УД2-12 и аналогичных;
    «3» – для дефектоскопов типа  УД2-70, ПЕЛЕНГ-115 и аналогичных;
    1 – измеряется до притирки под диаметр трубы более 90 мм по образцам СО-2 (ПЭП на частоты 1,8; 2,5 и 5 МГц) и V2 (ПЭП на частоту 10 МГц).

    При заказе указать тип дефектоскопа, необходимый разъем М8 или Лемо 00, угол призмы и диаметр контролируемой трубы.

    При заказе ПЭП с вертикальным расположением разъема – указать его расположение.

    По умолчанию ПЭП поставляется с горизонтальным расположением разъема.

    Примеры заказа преобразователей наклонных контактных совмещенных П121 для контроля труб малого диаметра:

    Необходимо заказать:

    1. Для дефектоскопа УД2-70 преобразователь наклонный контактный совмещенный частотой 5 МГц, угол призмы 51º (угол ввода 65º), диаметр трубы 32 мм, разъем Лемо 00, горизонтальное расположение.
    Заказ: П121-5-51-d32-03 (Лемо 00).

    2. Для дефектоскопа УД2-12 преобразователь наклонный контактный совмещенный частотой 5 МГц, угол призмы 55º (угол ввода 70º), диаметр трубы 57 мм, разъем М8, вертикальное расположение.
    Заказ: П121-5-55- d57-12 (М8 - вертикальное расположение).

  • Комплект поставки П121 для контроля труб малого диаметра

    № Наименование Количество
    1 Преобразователи наклонные контактные совмещенные П121 для контроля труб малого диаметра 1
