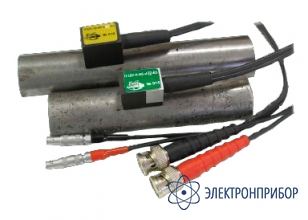

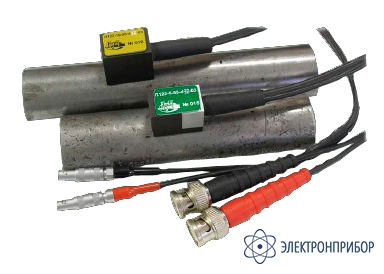

П122 для контроля труб малого диаметра — преобразователи наклонные контактные раздельно-совмещенные

Код товара: 72024

    Назначение преобразователей наклонных контактных раздельно-совмещенных П122 для контроля труб малого диаметра:

    Преобразователи П122 для контроля труб малого диаметра​​ предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, ПЕЛЕНГ-115 и УД2-12.

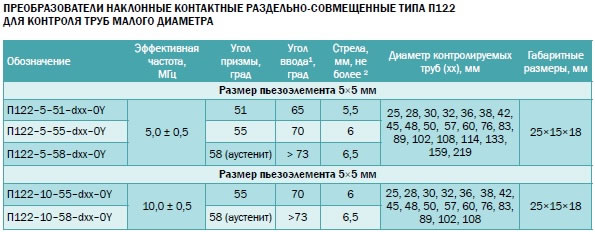

    Варианты исполнения преобразователей наклонных контактных раздельно-совмещенных П122 для контроля труб малого диаметра:

    Y – «2» – для дефектоскопов типа УД2-12 и аналогичных;
    «3» – для дефектоскопов типа УД2-70, ПЕЛЕНГ-115 и аналогичных;
    1 – измеряется до притирки под диаметр трубы по образцу V2;
    2 – измеряется до притирки под диаметр трубы и отмечается с учетом глубины притирки.

    ПЭП поставляются со встроенным кабелем длиной 1200 мм (возможно увеличение длины кабеля до 2500 мм) с разъемами ВNC, СР-50 и Лемо 00.

    При заказе указать тип дефектоскопа, необходимый разъем ВNC, СР-50 и Лемо 00, длину кабеля (если она больше 1200 мм), угол призмы и диаметр контролируемой трубы.

    Примеры заказа преобразователей наклонных контактных раздельно-совмещенных П122 для контроля труб малого диаметра:

    Необходимо заказать:

    1. Для дефектоскопа УД2-70 преобразователь наклонный контактный раздельно-совмещенный частотой 5 МГц, угол призмы 51º (угол ввода 65º), диаметр трубы 38 мм, длина кабеля 2000 мм, разъемы ВNC.
    Заказ: П122-5-51-d38-03 (кабель длиной 2000 мм с разъемами ВNC).

    2. Для дефектоскопа УД2-12 преобразователь наклонный контактный совмещенный частотой 10 МГц, угол призмы 55º (угол ввода 70º), диаметр трубы 28 мм, разъемы СР-50.
    Заказ: П122-10-55- d28-02 (кабель длиной 1200 мм с разъемами СР-50).

  • Комплект поставки П122 для контроля труб малого диаметра

    № Наименование Количество
    1 Преобразователи наклонные контактные раздельно-совмещенные П122 для контроля труб малого диаметра 1
