М-9067, М 9067
Аксессуары для дефектоскопов

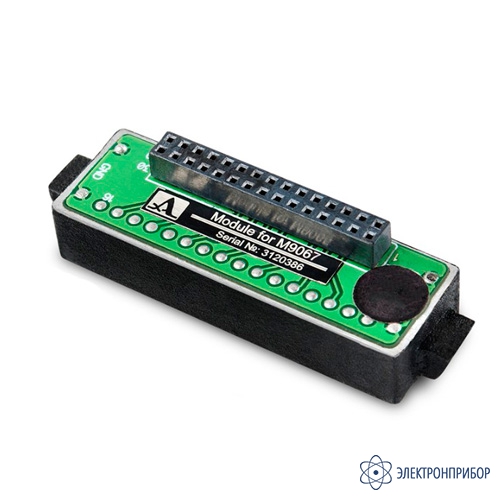

М9067 — акустический модуль (4.0 MГц, наклонный)
Код товара: 64576-
-
Производитель
-
Артикул
1168
Описание акустического модуля (4.0 MГц, наклонный) М9067:
Сменный акустический модуль для антенной решетки M9065 4.0V0R40Х10CS с центральной рабочей частотой 4,0 МГц, образующий продольную и поперечную волну, представляет из себя конструктивно объединенный набор пьезоэлементов и соединяется с корпусом решетки посредством разъема.
Применяется для контроля материалов с крупным размером зерна, имеющих сильное затухание, в том числе аустенитных сталей. Конструкция антенной решетки допускает замену акустического модуля по мере истирания его рабочей поверхности. Существует возможность притирки сменного акустического модуля под различные диаметры труб.
-
-
Технические характеристики акустического модуля (4.0 MГц, наклонный) М9067:
Параметр Значение Номинальная частота, МГц 4,0 Количество элементов 16 штук Рабочий тип волн Поперечные, продольные Акустическая апертура, мм 40 x 10 Шаг пьезоэлементов, мм 2,5 Габаритные размер, мм 55 х 16 х 13 Масса, г Не более 30 Условия эксплуатации Температура воздуха, °С От - 20 до + 45 Относительная влажность воздуха при температуре +25 °С, % 85 -
Комплект поставки М9067
№ Наименование Количество 1 Акустический модуль (4.0 MГц, наклонный) М9067 1 -
Совместимость с М9067
