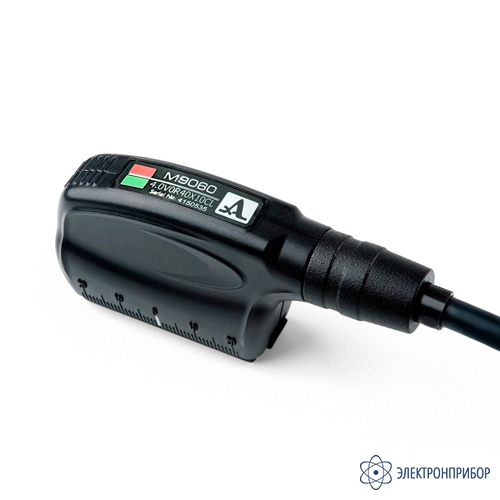

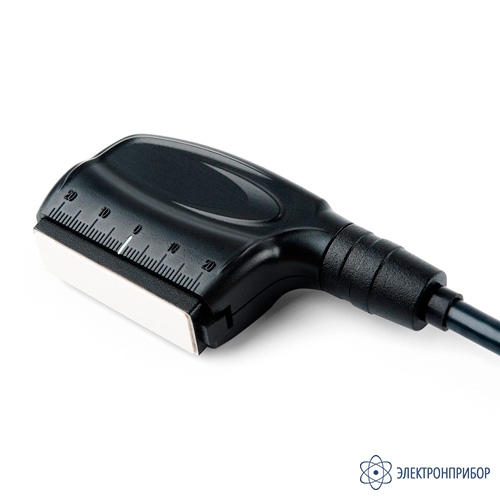

M9060 4.0V0R40Х10CL — высокочастотная антенная решетка
Код товара: 64548-
-
Производитель
-
Артикул
1158
Назначение высокочастотной антенной решетки M9060 4.0V0R40Х10CL:
16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля. Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.
Антенная решетка продольных волн с центральной рабочей частотой 4 МГц и областью сканирования от -30° до +30°. Применяется для контроля основного тела металлических и пластиковых конструкций.
-
-
Технические характеристики высокочастотной антенной решетки M9060 4.0V0R40Х10CL:
Параметр Значение Область применения Контроль сварных швов Количество элементов антенной решетки, шт 16 Акустическая апертура, мм 40 х 10 Номинальная частота, МГц 4 Область сканирования, ° От – 30 до + 30 Рабочий тип волн Продольные Габаритные размеры, мм 90 х 42 х 22 Масса с кабелем, г Не более 200 Условия эксплуатации Температура воздуха, С° От - 20 до + 45 Относительная влажность воздуха при температуре +25 °С, % 85 -
Комплект поставки M9060 4.0V0R40Х10CL
№ Наименование Количество 1 Высокочастотная антенная решетка M9060 4.0V0R40Х10CL 1 -
Дополнительная комплектация M9060 4.0V0R40Х10CL
-
Совместимость с M9060 4.0V0R40Х10CL
