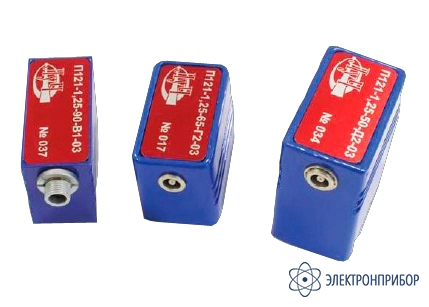

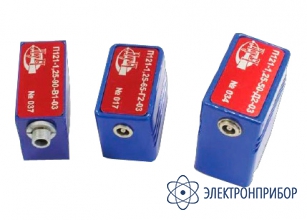

П121 (частота 1,25 МГц серии 1–2) — преобразователи наклонные контактные совмещенные

Код товара: 72002

    Назначение преобразователей наклонных контактных совмещенных П121 (частота 1,25 МГц серии 1–2):

    Преобразователи П121 (частота 1,25 МГц серии 1–2)​ предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, ПЕЛЕНГ-115 и УД2-12.

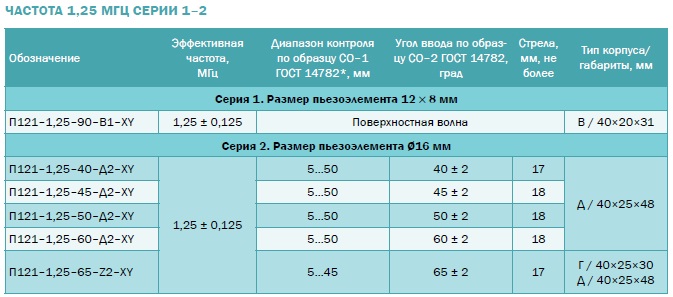

    Варианты исполнения преобразователей наклонных контактных совмещенных П121 (частота 1,25 МГц серии 1–2):

    * при отношении сигнал/шум не хуже 16 дБ.

    X — обозначение расположения разъема: «0» — горизонтальное (поставляется по умолчанию), «1» — вертикальное;
    Y — «2» — для дефектоскопов типа УД2-12 и аналогичных;
    «3» — для дефектоскопов типа УД2-70, ПЕЛЕНГ-115 и аналогичных;
    Z — тип корпуса Г или Д.

    При заказе указать тип дефектоскопа, серию (1 - 2) или размер ПЭ, тип корпуса (для ПЭП с углом ввода 65º) и необходимый разъем М8 или Лемо 00.

    При заказе ПЭП с вертикальным расположением разъема – указать его расположение. По умолчанию ПЭП поставляется с горизонтальным расположением разъема.

    Примеры заказов преобразователей наклонных контактных совмещенных П121 (частота 1,25 МГц серии 1–2):

    Необходимо заказать:

    1. Для дефектоскопа УД2–70 преобразователь наклонный контактный совмещенный частотой 1,25 МГц, угол вво- да 65º, серия 2 (размер ПЭ Ø16), корпус Г, разъем Лемо 00, горизонтальное расположение.
    Заказ: П121-1,25-65-Г2-03 (Лемо 00).

    2. Для дефектоскопа УД2–12 преобразователь наклонный контактный совмещенный частотой 1,25 МГц, угол ввода 60º, серия 2 (размер ПЭ Ø16), разъем Лемо 00, вертикальное расположение.
    Заказ: П121-1,25-60-Д2-12 (Лемо 00 — вертикальное расположение).

  • Комплект поставки П121 (частота 1,25 МГц серии 1–2)

    № Наименование Количество
    1 Преобразователи наклонные контактные совмещенные П121 (частота 1,25 МГц серии 1–2) 1
