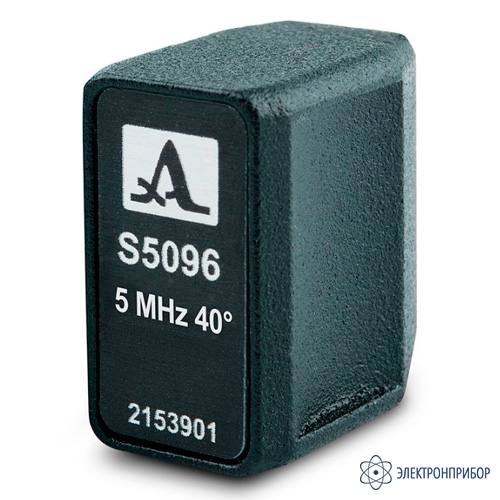

S5096 — совмещенный наклонный преобразователь
Код товара: 64473-
-
Производитель
Описание совмещенного наклонного преобразователя S5096:

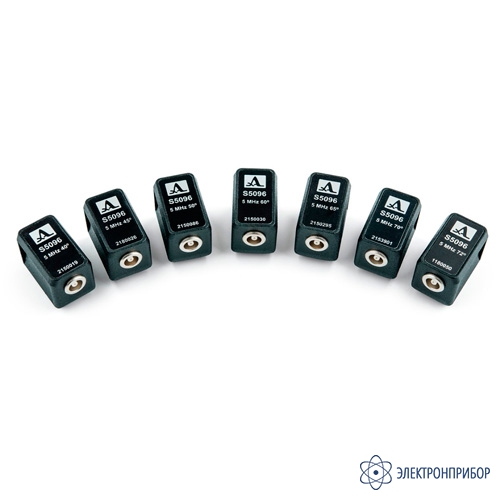

Совмещенный наклонный преобразователь S5096 поставляется в восьми модификациях, отличающихся стрелой:
- S5096 5.0А40D6CS – 6 мм (40°);
- S5096 5.0А45D6CS – 7 мм (45°);
- S5096 5.0А50D6CS – 8 мм (50°);
- S5096 5.0А60D6CS – 9 мм (60°);
- S5096 5.0А65D6CS – 9 мм (65°);
- S5096 5.0А70D6CS – 10 мм (70°);
- S5096 5.0А72D6CS – 11 мм (72°);
- S5096 5.0А90D6CR – по заказу (90°);
- S5096 притертый – диаметр притирки от 20 до 350 мм.Совмещенный наклонный преобразователь S5096 используется в приборах: миниатюрный ультразвуковой дефектоскоп А1211 Mini, ультразвуковой дефектоскоп А1212 MASTER, ультразвуковой дефектоскоп А1214 EXPERT.
-
-
Технические характеристики совмещенного наклонного преобразователя S5096:
Параметр S5096 5.0А40D6CS S5096 5.0А45D6CS S5096 5.0А50D6CS S5096 5.0А60D6CS S5096 5.0А65D6CS S5096 5.0А70D6CS S5096 5.0А72D6CS S5096 5.0А90D6CR S5096 притертый Область применения Дефектоскопия Тип Наклонный совмещенный Вид Стрела Стрела 6 мм (40°) 7 мм (45°) 8 мм (50°) 9 мм (60°) 9 мм (65°) 10 мм (70°) 11 мм (72°) по заказу (90°) диаметр притирки от 20 до 350 мм Частота 5,0 МГц Тип разъема LEMO серии 00.250 Габариты корпуса 26,5 х 15,5 х 20 мм Масса 15 г Опционально протектор каждого преобразователя можно притереть под необходимый радиус кривизны:
1. Продольная притирка вдоль оси трубы (для контроля кольцевых швов) - диаметр от 20 до 350 мм.
2. Поперечная притирка поперек оси трубы ( для контроля гибов и продольных швов) - диаметр от 28 до 720 мм. -
Комплект поставки S5096
№ Наименование Количество 1 Совмещенный наклонный преобразователь S5096 в соответствующей модификации 1 -
