MS 150 TuScan, MS150TuScan
MS150 TuScan — мобильный сканер к антенной решетке серии М90, M91 для механизированного УЗК
Код товара: 64442-
-
Производитель
-
Артикул
1226
Описание мобильного сканера к антенной решетке серии М90, M91 для механизированного УЗК MS150 TuScan:

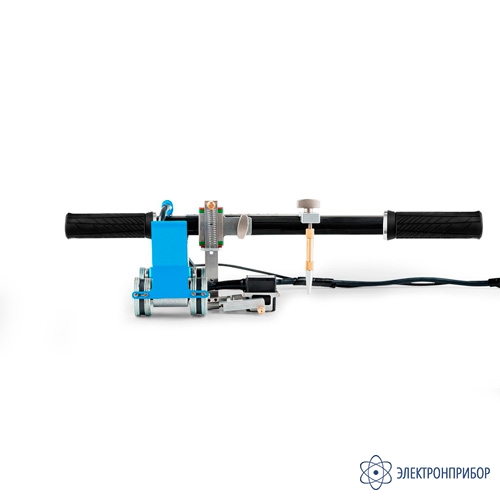

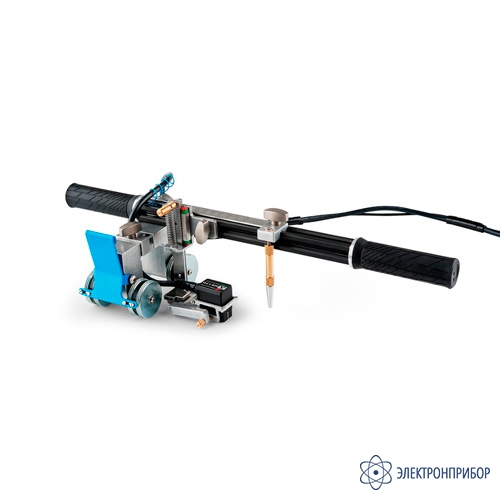

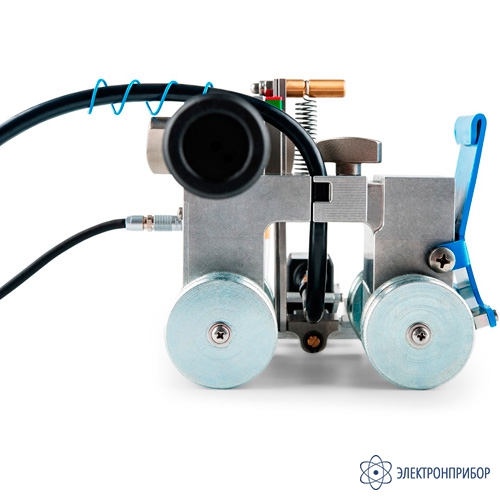

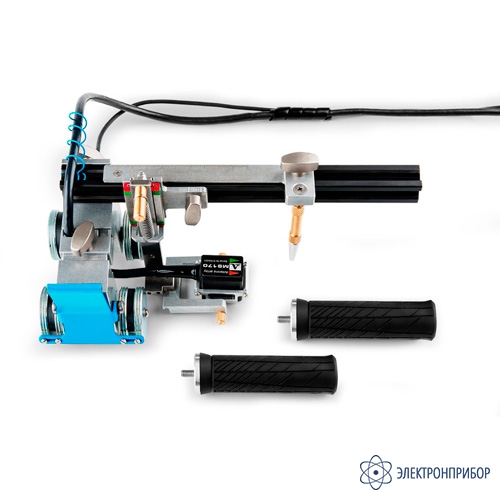

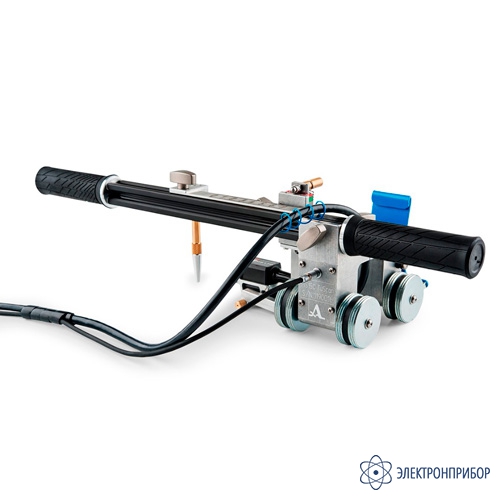

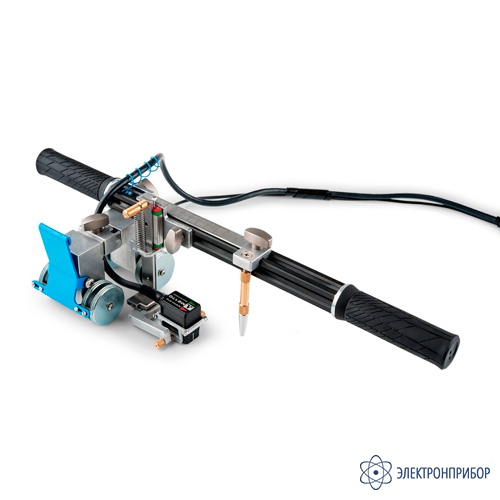

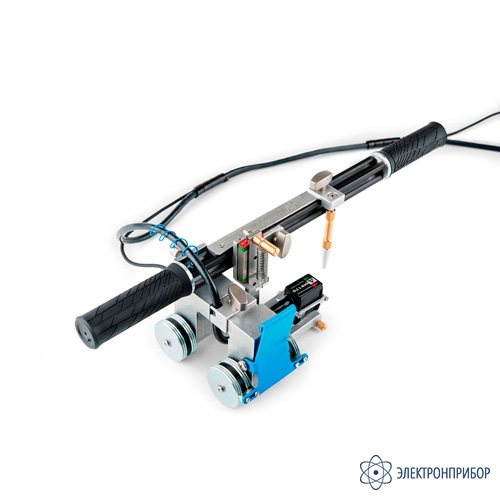

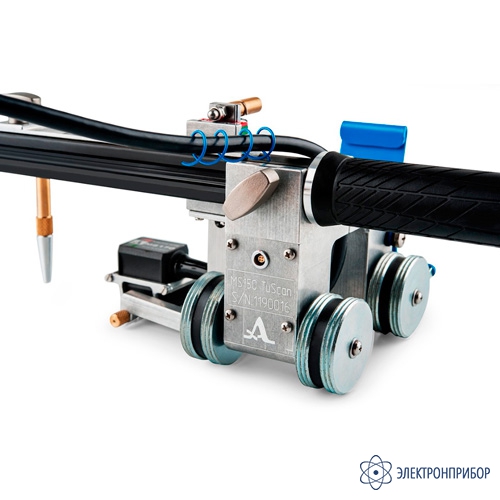

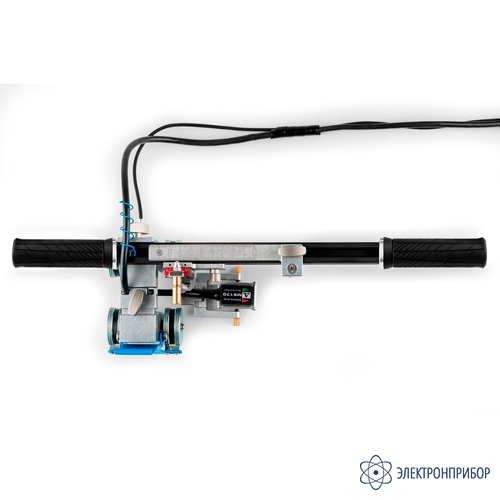

MS150 TuScan - мобильный сканер к антенной решетке серии М90, M91 для механизированного УЗК.

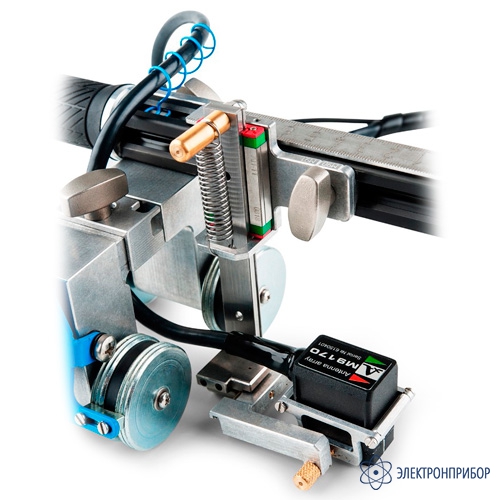

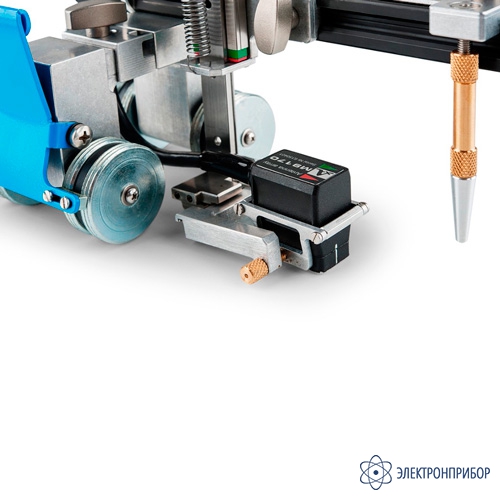

Использование антенных решеток (АР) в составе мобильного сканера позволяет равномерно перемещать АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва (Х-координата). Полученные сканограммы (B, С, D - Сканы) позволяют проводить комплексный анализ всего сварного соединения.

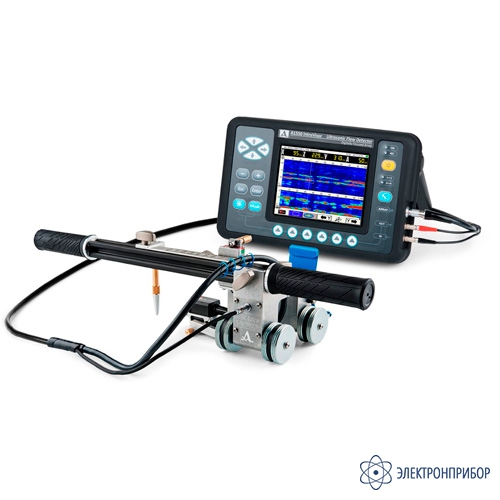

С целью проведения механизированного контроля мобильный сканер MS150 TuScan с установленной АР необходимо соединить с электронным блоком ультразвукового дефектоскопа - томографа А1550 IntroVisor с помощью одинарного кабеля LEMO4-LEМO4 для последующей записи полученных координат дефектов.
Опционально мобильный сканер MS150 TuScan может быть использован с ультразвуковым дефектоскопом - томографом А1525 Solo. Для этого необходимо дополнить прибор специализированной версией внутреннего программного обеспечения с режимом СКАНЕР (С-СКАН) за отдельную плату.
-
-
Технические характеристики мобильного сканера к антенной решетке серии М90, M91 для механизированного УЗК MS150 TuScan:
Параметр Значение Диапазон измерений расстояния, мм От 0 др 5000 с шагом 0,5 Пределы допускаемой абсолютной погрешности измерений расстояния, мм ± (0,01 *L+0,5) Число импульсов на оборот 4096 Диаметр колеса, мм 40 Разъем для подключения LEMO 00.304 Габаритные размеры, мм Не более 450 х 150 х 120 Масса, г Не более 1800 Средний срок службы, лет 3 Условия эксплуатации температура окружающей среды, ºС От – 30 до +55 относительная влажность воздуха при температуре +35 °С 95% -
Комплект поставки MS150 TuScan
№ Наименование Количество 1 Сканер мобильный MS150 TuScan 1 2 Кабель LEMO 00.304- LEMO 00.304 одинарный 1,6 м 1 3 Рамка для проведения контроля с использованием антенных решеток серии М90 на плоской поверхности 1 4 Рамка для проведения контроля с использованием антенных решеток серии М91 на плоской поверхности 1 5 Отвертка 1 6 Сумка 1 -
Дополнительная комплектация MS150 TuScan
-

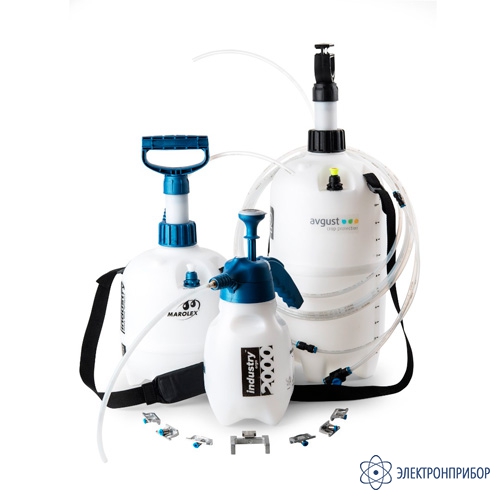

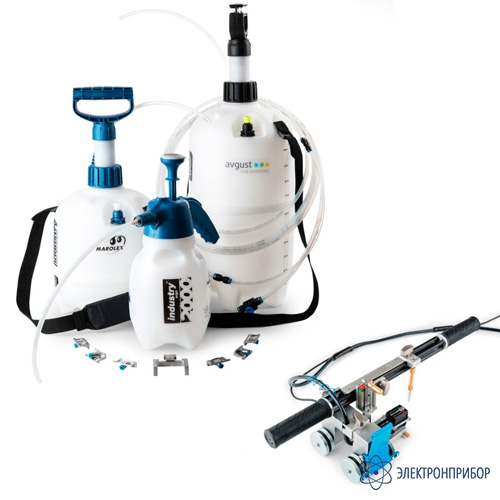

Набор для автоматической подачи жидкости при проведении МУЗК
