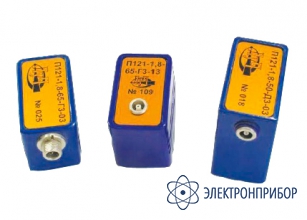

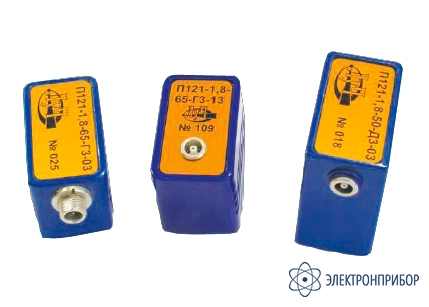

П121 (частота 1,8 МГц серии 1–3) — преобразователи наклонные контактные совмещенные
Код товара: 72003-
Назначение преобразователей наклонных контактных совмещенных П121 (частота 1,8 МГц серии 1–3):
Преобразователи П121 (частота 1,8 МГц серии 1–3) предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, ПЕЛЕНГ-115 и УД2-12.

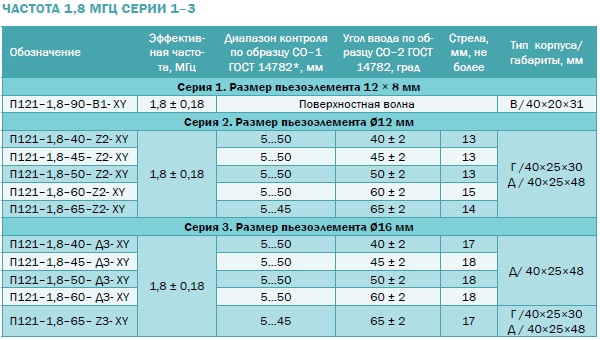

Варианты исполнения преобразователей наклонных контактных совмещенных П121 (частота 1,8 МГц серии 1–3):
* при отношении сигнал/шум не хуже 16 дБ.
X — обозначение расположения разъема: «0» — горизонтальное (поставляется по умолчанию), «1» — вертккальное;
Y — «2» — для дефектоскопов типа УД2-12 и аналогичных;
«3» — для дефектоскопов типа УД2-70, ПЕЛЕНГ-115 и аналогичных;
Z — тип корпуса Г или Д.При заказе указать тип дефектоскопа, серию (1–3) или размер ПЭ, тип корпуса и необходимый разъем М8 или Лемо 00.
По умолчанию ПЭП поставляется с горизонтальным расположением разъема.
Примеры заказов преобразователей наклонных контактных совмещенных П121 (частота 1,8 МГц серии 1–3):
Необходимо заказать:
1. Для дефектоскопа УД2–70 преобразователь наклонный контактный совмещенный частотой 1,8 МГц, угол ввода 65º, серия 2 (размер ПЭ ∅ 12), корпус Г, разъем М8, горизонтальное расположение.
Заказ: П121-1,8-65-Г2-03 (М8).2. Для дефектоскопа УД2–12 преобразователь наклонный контактный совмещенный частотой 1,8 МГц, угол ввода 50º, серия 3 (размер ПЭ ∅16), корпус Д, разъем Лемо 00, вертикальное расположение.
Заказ: П121-1,8-50-Д3–12 (Лемо 00 — вертикальное расположение). -
-
Комплект поставки П121 (частота 1,8 МГц серии 1–3)
№ Наименование Количество 1 Преобразователи наклонные контактные совмещенные П121 (частота 1,8 МГц серии 1–3) 1 -
