Пеленг115, Пеленг 115
Пеленг-115 — ультразвуковой дефектоскоп
Код товара: 71965-
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-

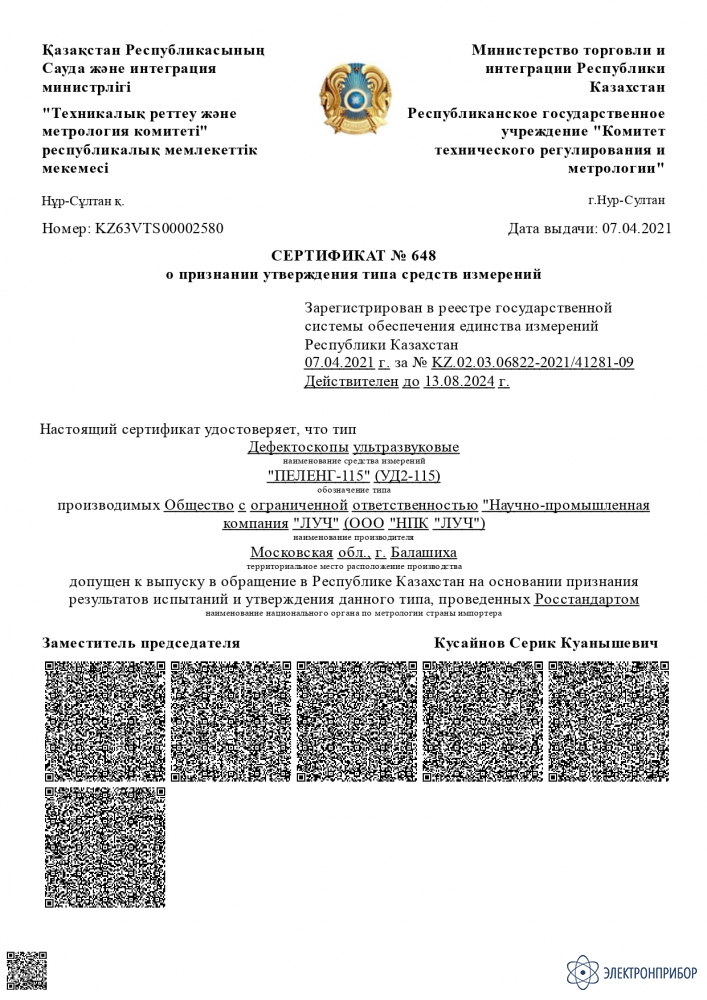

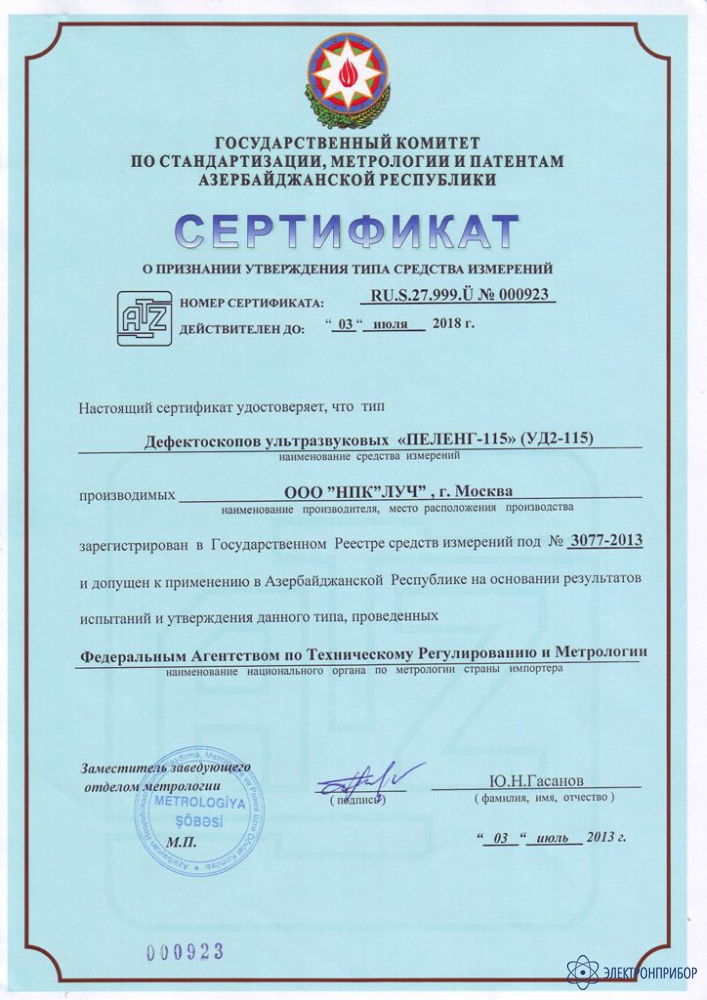

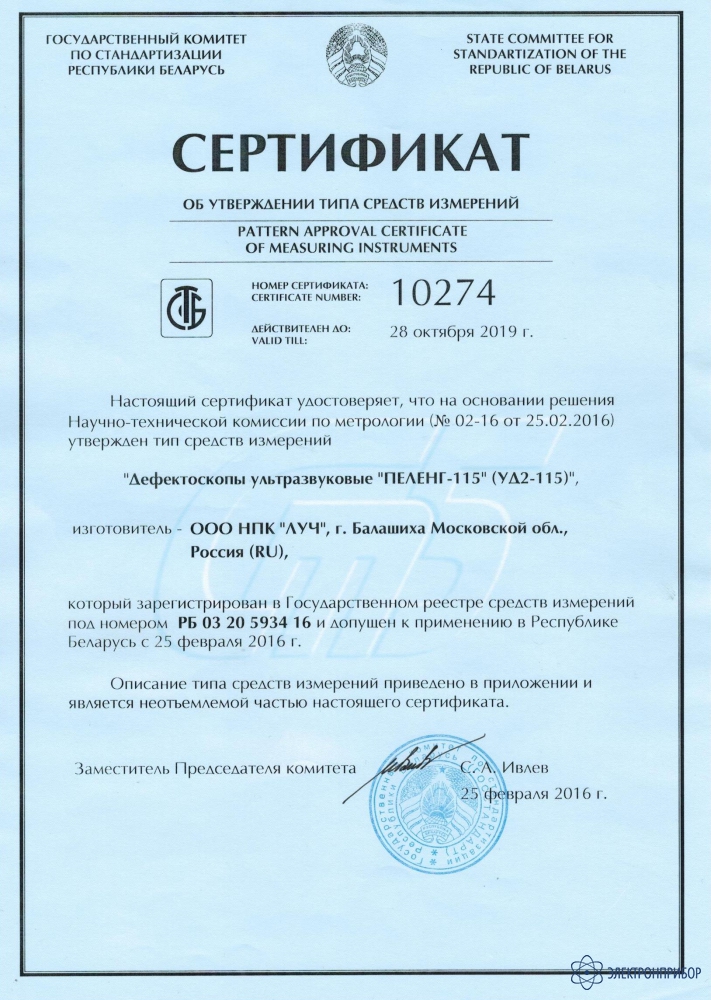

Госреестр СИ РФ
41281-09 до 19.08.2024
Назначение ультразвукового дефектоскопа Пеленг-115:
Ультразвуковой дефектоскоп Пеленг-115 предназначен для:
- контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений;
- измерения глубины и координат залегания дефектов;
- построения АРД - диаграмм и оценки площади дефекта.
Описание ультразвукового дефектоскопа Пеленг-115:

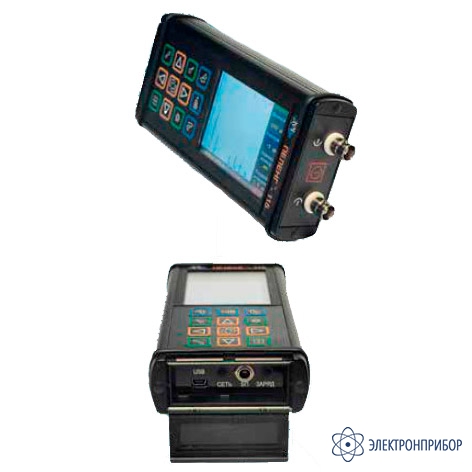

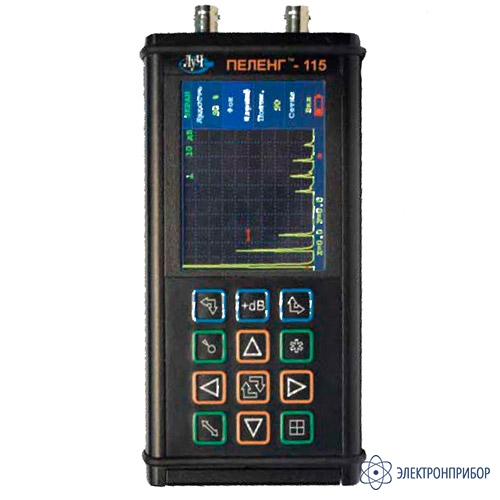

Дефектоскоп Пеленг-115 представляет собой электронный блок с подключенным посредством кабеля ультразвуковым преобразователем. Электронный блок выполнен в жестком металлическом корпусе. На лицевой панели расположены многофункциональный цветной жидкокристаллический дисплей и маслобензостойкая пленочная клавиатура. В нижнем, торцевом отсеке расположены разъем для подключения зарядного устройства и USB-разъем для подключения внешних устройств.
Особенности ультразвукового дефектоскопа Пеленг-115:
- простота в эксплуатации;
- возможность поворота изображения;
- построение АРД-диаграмм;
- В-Скан;
- два независимых строба АСД;
- цветной дисплей с высокой контрастностью и разрешающей способностью;
- встроенные часы и календарь;
- прочный корпус для тяжелых условий эксплуатации;
- возможность обновления программного обеспечения Потребителем;
- малые габариты и масса;
- прекрасное соотношение цена/качество.
-
-
Технические характеристики ультразвукового дефектоскопа Пеленг-115:
Параметр Значение Диапазон контроля (по стали) от 2 до 1500 мм Рабочие частоты 1,8; 2,5; 5,0; 10,0 МГц Диапазон рабочих частот приёмного тракта от 1,0 до 10 МГц Диапазон устанавливаемых скоростей УЗ колебаний от 100 до 15000 м/с Частота повторения зондирующих импульсов 50 Гц Диапазон регулировки усиления от 0 до 80 дБ с дискретностью 1 дБ Отсечка постоянная; 5 % высоты экрана Развертка типа А, В Диапазон задержки развертки от -30 до 1500 мм Погрешность измерения глубины залегания дефектов ± (0,5 + 0,02 H) мм Дискретность измерения расстояний 0,1 мм Диапазон регулировки ВРЧ от 0 до 60 дБ Память:
– настроек
– изображений развертки типа А
200
200Интерфейс связи с персональным компьютером USB Размер рабочей части экрана 70x52,5 мм Электрическое питание:
– аккумуляторное
– сеть переменного тока
4,2 В
220 В, 50 ГцВремя непрерывной работы не менее 12 час Диапазон рабочих температур от -10 до + 50 °С Степень защиты корпуса IP 65 Габаритные размеры не более 170× 80× 35 мм Масса электронного блока не более 600 г -
Комплект поставки Пеленг-115
№ Наименование Количество 1 Ультразвуковой дефектоскоп Пеленг-115 (электронный блок) 1 2 Ультразвуковой пьезоэлектрический преобразователь П111-2,5-к12-03 ЛЕМО 1 3 Ультразвуковой пьезоэлектрический преобразователь П121-2,5-65-Б4-03 ЛЕМО 1 4 Ультразвуковой пьезоэлектрический преобразователь П121-5-70-А1-03 ЛЕМО 1 5 Кабель соединительный (ультразвуковой преобразователь - электронный блок) * 1 6 Кабель соединительный (электронный блок - компьютер) 1 7 Блок аккумуляторный (встроенный) 1 8 Зарядное устройство 1 9 Программное обеспечение 1 10 Сумка для переноски 1 11 Руководство по эксплуатации 1 12 Паспорт 1 13 Методика поверки 1 * - при поставке преобразователей типа П112 кабель конструктивно может входить в состав ультразвуковых преобразователей.
Дополнительная комплектация Пеленг-115
(Поставляется за отдельную плату)
№ Наименование 1 Ультразвуковые пьезоэлектрические преобразователи 2 Чехол для электронного блока -
Дополнительная комплектация Пеленг-115
-
Файлы для Пеленг-115
Файлы для Пеленг-115
