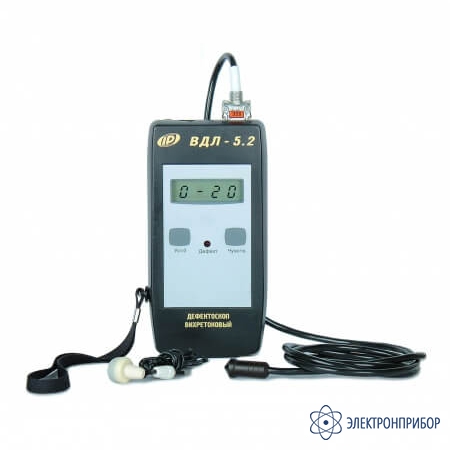

ВДЛ-5.2 — вихретоковый дефектоскоп

Код товара: 52475

    • Гарантия

      18 месяцев

    Назначение вихретокового дефектоскопа ВДЛ-5.2:

    Вихретоковый дефектоскоп ВДЛ-5.2 предназначен для обнаружения и оценки поверхностных несплошностей и трещин в:

    • обнаружения и оценки поверхностных несплошностей и трещин в стальных конструкциях и деталях;
    • лопатках турбин;
    • сварных швах;
    • колесных парах подвижного состава.

    Применим для углеродистых сталей широкого класса. По функциональным возможностям близок к методу магнито-порошковой дефектоскопии.

    Преимущества вихретокового дефектоскопа ВДЛ-5.2:

    Вихретоковый дефектоскоп ВДЛ-5.2 имеет следующие преимущества:

    • широкая сфера применения – от контроля состояния деталей энергооборудования (лопаток турбин) до определения дефектов сварных швов;
    • углублённая зона контроля – 25 мм (по сравнению с аналогами);
    • датчик прибора имеет сферический твердосплавный наконечник малого радиуса, которым удобно работать на сложных криволинейных поверхностях;
    • возможность пользовательской настройки уровня чувствительности; световой и звуковой сигнал обнаружения дефекта.

    Данный вихретоковый дефектоскоп в стандартном исполнении предназначен для работы с углеродистыми сталями, но по заказу может быть адаптирован для работы с цветными металлами.

    Основные функции вихретокового дефектоскопа ВДЛ-5.2:

    • Поиск и локализация дефектов выполняется по световому и звуковому сигналам при сканировании датчиком контролируемой поверхности объекта контроля;
    • Оценивает размеры дефекта в относительных единицах с индикацией на цифровом дисплее;
    • Обеспечивает уровни чувствительности по ГОСТ 21105 при соответствующем качестве поверхности;
    • Режим автоматической настройки нуля на контролируемой стали;
    • Десять уровней регулировки чувствительности;
    • Тональный звуковой сигнал, облегчающий поиск дефектов.

  • Технические характеристики вихретокового дефектоскопа ВДЛ-5.2:

    Параметр Значение
    Эффективная зона контроля, мм 2,5
    Минимальные размеры выявляемых трещин:
    - глубина, мм
    - ширина, мм
    0,25
    0,02
    Относительная погрешность оценки глубины трещины, % 20
    Потребляемая мощность, Вт 0,02
    Габаритные размеры блока электронного, мм 147x72x27
    Габаритные размеры датчика, мм ø10x40
    Масса блока электронного, кг 0,15
    Масса датчика, кг 0,04

  • Комплект поставки ВДЛ-5.2

    № Наименование Количество
    1 Блок электронный 1
    2 Датчик 1
    3 Наушник ТМ-4 1
    4 Аккумулятор АА 2
    5 Зарядное устройство 1
    7 Чехол 1
    8 Сумка 1
    9 Руководство по эксплуатации (Совмещает паспорт прибора. На поверенный прибор в паспорте ставится отметка о проведение поверки, на которой нанесен знак поверителя, присутствует подпись поверителя и указана дата проведения поверки)* 1

    *С 24.09.2020 в комплект поставки поверенных приборов не входит метрологическое свидетельство. По письменному запросу возможно предоставление отдельного метрологического свидетельства со сроком изготовления в течение месяца с момента готовности прибора к отгрузке.
