Enprotec NLC-P163 — визуально-акустическая камера
Код товара: 79750-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
98289-26 до 16.04.2031
Описание визуально-акустической камеры Enprotec NLC-P163:

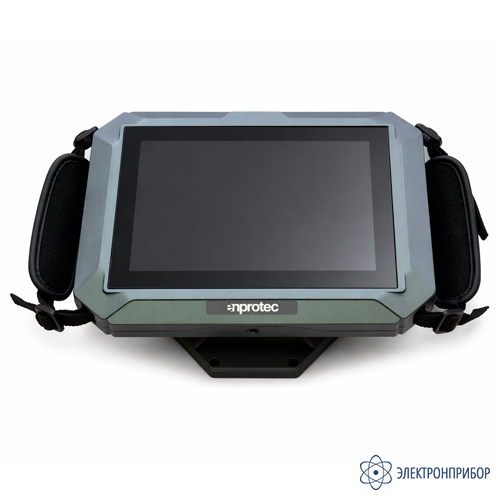

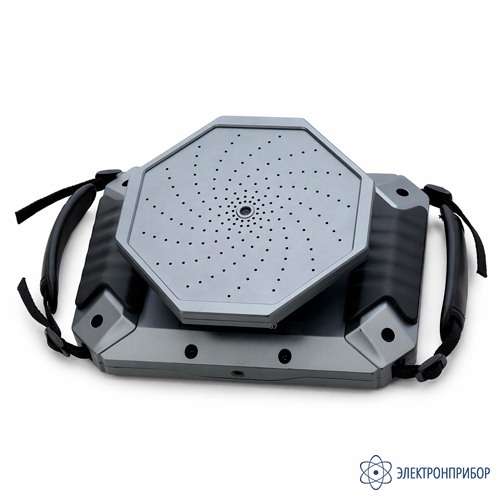

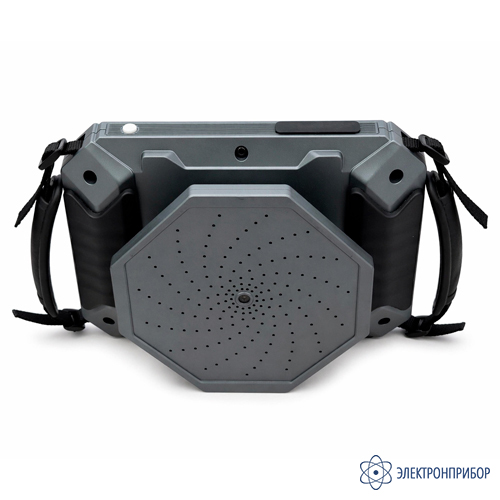

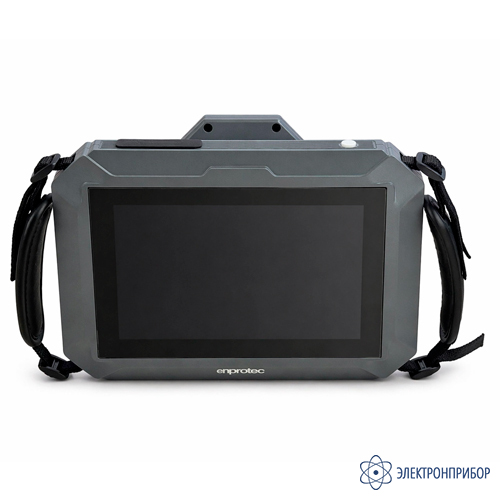

Enprotec NLC-P163 - это портативная ультразвуковая камера, которая хорошо сбалансирована между размером микрофонной решетки и портативностью устройства: 7-дюймовый сенсорный экран с высоким разрешением до 1920x1200 пикселей, батарея на 4 часа работы и вес 1,2 килограмма. Устройство использует большую поверхность микрофонной решетки, а также обеспечивает баланс между низкочастотными и высокочастотными характеристиками звукового поля, а также обеспечивает хорошее качество изображения в диапазоне от 2 кГц до 100 кГц.
Enprotec NLC-P163 имеет такие функции, как автоматическое распознавание типов частичных разрядов и оценка скорости утечки, что помогает инженерам визуально оценивать характеристики полученных данных.

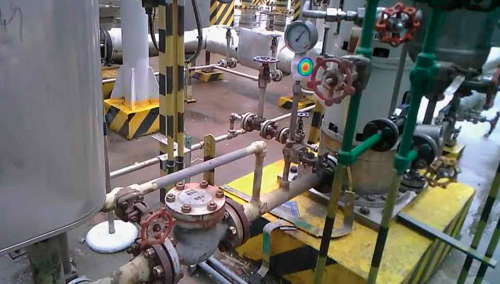

- Звуковое изображение: визуализация источника звука, отображающая местоположение разряда на большой площади.
- PRPD: интуитивно понятная и эффективная диаграмма для оценки наличия электрического разряда.
- Классификация типов ЧР: автоматическая классификация типов частичных разрядов и оценка повреждения.
- Оценка скорости утечки: оцените скорость утечки газа и стоимость в соответствии с типом газа, давлением и другими параметрами, а также уровнем звукового давления в режиме реального времени.
- Режим работы: выберите режим изображения звука между одиночным, множественным и чувствительным.
- Фокусировка по области: устранение шума за пределами интересующей области для повышения точности звукового отображения.
Ключевые особенности визуально-акустической камеры Enprotec NLC-P163:
- встроенный алгоритм определения дефектов;
- высокоточное обнаружение дефектов на расстоянии до 120 м;
- обследование проводится в рабочем режиме без вывода оборудования в ремонт;
- выявляет одновременно один или нескольких дефектов;
- обнаружение дефектов на ранней стадии;
- функция автоматической оценки расстояния;
- автоматический и ручной фильтр фонового шума;
- функция самодиагностики;
- взрывозащита.
Основные функции визуально-акустической камеры Enprotec NLC-P163:
- обнаружение частичного разряда;
- обнаружение утечек газов, воздуха;
- визуализация акустического поля;
- диагностика аномальных шумов в помещениях и электрооборудовании.
Сферы использования визуально-акустической камеры Enprotec NLC-P163:
- Нефтегазодобывающая и перерабатывающая промышленность. Камеры детектирования утечек газа позволяют быстро и безопасно обнаружить, и визуализировать выбросы летучих органических соединений, предоставляя возможность для быстрого детектирования утечек и оперативного ремонта, помогая таким образом, предотвратить серьезные убытки и исключить штрафы за утечки газа и выбросы нефти.
- Трубопроводы и газокомпрессорные и дожимные компрессорные станции. Природный газ должен транспортироваться на большие расстояния из исходной скважины до места его использования. Система транспортировки природного газа состоит из сложной сети трубопроводных линий, все они должны регулярно контролироваться и проверяться для предотвращения утечек и повреждений.
- Терминалы СПГ. На этих объектах с легко испаряющимся веществом используется различное оборудование для обращения и транспортировки сжиженного природного газа (СПГ), также, как и для сжижения, регазификации, обработки, хранения и других операций. Раннее обнаружение может предотвратить крупную аварию и обеспечивает правильное обслуживание.
- Шельфовые платформы. Прибрежные буровые установки работают с летучими веществами при экстремальном давлении и неблагоприятной среде. Это влечет за собой риски, иногда заканчивающиеся трагедией. Очень важно регулярно контролировать объекты, обнаруживая потенциальные утечки для предотвращения аварий.
-
-
Технические характеристики визуально-акустической камеры Enprotec NLC-P163:
Параметр Значение Микрофонная матрица Количество микрофонов в матрице (каналов) 163 Тип микрофонов Цифровой MEMS Точность ±10 дБ Диаметр микрофонной матрицы 130 мм Коэффициент сигнал/шум 64,3 дБ(А) Чувствительность −26 dBFS (1 кГц, 94 дБ SPL) Динамический диапазон 30 дБ(А) – 124 дБ(А) Акустическая визуализация Рекомендуемый диапазон частот визуализации 5 кГц – 100 кГц Максимальная частота визуализации 2 кГц – 100 кГц Рекомендованная дистанция до объекта 0,3 – 130 м Динамический диапазон акустического изображения 18 дБ Частота кадров 25 FPS Разрешение акустического изображения (1 м, 40 кГц) 155 мм Погрешность акустического изображения (1 м, 40 кГц) 10 мм Камера и дисплей Разрешение камеры 13 МП Сохранение фото и видео 1280 × 720 Дисплей 7″ сенсорный Разрешение дисплея 1920 × 1200 Поле зрения камеры (FOV) 65° ± 3° (Г), 40° ± 3° (В) Функционал Классификация вида ЧР (внутренний, поверхностный, корона) Да Визуализация PRPD в режиме онлайн Да Фильтр фонового шума AI + ручной Режим поиска утечек в шумных зонах Да Автоматический расчёт утечки Да Локализация нескольких источников Да Память и связь Встроенная память 128 ГБ Питание и физические параметры Аккумулятор 3400 мАч, Li-ion, перезаряжаемый Время работы 4 часа Время зарядки 2,5 часа Габариты (Д × Ш × В) 160 × 230 × 90 мм Вес 1,5 кг Температура эксплуатации -20 °C … +50 °C Влажность 10–95 % без конденсации Степень защиты IP54 Опционально Взрывозащита Ex ic IIC T6 Gc Опционально Язык внутреннего ПО прибора и комплектного ПО Русский -
Комплект поставки Enprotec NLC-P163
№ Наименование Количество 1 Визуально-акустическая камера Enprotec NLC-P163 1 2 SD-карта 128 ГБ + адаптер USB-A/USB-C 1 3 Зарядное устройство с кабелем 1 4 Транспортировочный кейс 1 5 Руководство по эксплуатации 1 6 Паспорт 1 Дополнительная комплектация Enprotec NLC-P163
(Поставляется за отдельную плату)
№ Наименование 1 Опциональный ИК-модуль 640×512 -
