МД-4К — магнитопорошковый дефектоскоп

Код товара: 32894

    • Артикул

      01934

    Назначение магнитопорошкового дефектоскопа МД-4К

    Дефектоскоп МД-4К представляет собой намагничивающее устройство, предназначенное для контроля стальных объектов магнитопорошковым методом: сварных соединений, строительных металлоконструкций, подъемных механизмов, котельных установок и др.

    Особенности магнитопорошкового дефектоскопа МД-4К

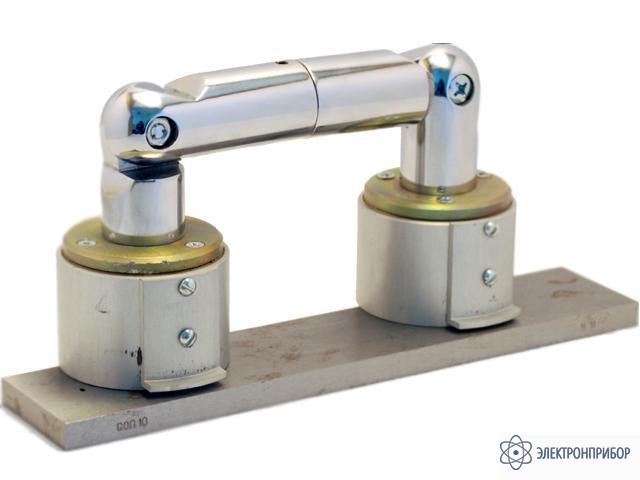

    Дефектоскоп МД-4К — это, по сути, два намагничивающих блока, соединенные между собой шарнирным магнитопроводом или тросовой перемычкой. Намагничивающие блоки имеют проушины для крепления полюсных наконечников, которые фиксируются стопорным винтом. Намагничивающие блоки могут использоваться как вместе с магнитопроводом или перемычкой, так и без них.

  • Технические характеристики МД-4К:

    Параметр Значения
    Максимальная напряженность поля у полюсов блоков намагничивания не менее 1100 А/см
    Усилие отрыва блоков намагничивания от ферромагнитной поверхности 35-40 кгс
    Средний размер контролируемого при дефектации участка на поверхности детали 120 мм
    Габаритные размеры:
    намагничивающего блока Ø 53х55 мм
    диаметр шарнирного магнитопровода 30 мм
    длина тросовой перемычки 500 мм
    сумки-контейнера 375х295х70 мм
    Масса намагничивающего блока 0,7 кг
    Масса полного комплекта дефектоскопа 5,4 кг

  • Комплект поставки МД-4К

    Наименование Количество
    Намагничивающие блоки 2
    Шарнирный магнитопровод 1
    Мерка для порошка 1
    Емкость для порошка и суспензии 1
    Тросовая перемычка 1
    Лупа 1
    Кисть 1
    Отвертка 1
    Сумка–контейнер 1
