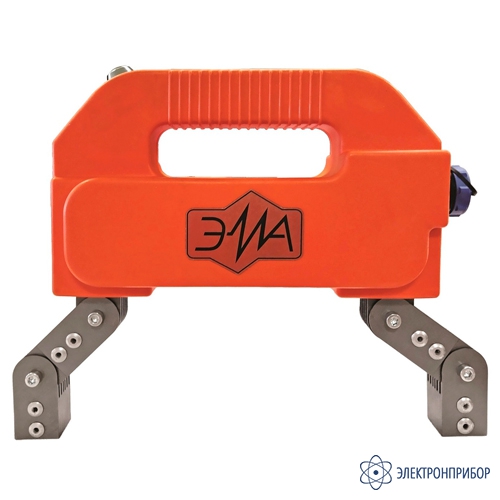

ЭМА-100 — портативный электромагнит для магнитопорошковой дефектоскопии

Код товара: 65679

    Назначение портативного электромагнита для магнитопорошковой дефектоскопии ЭМА-100:

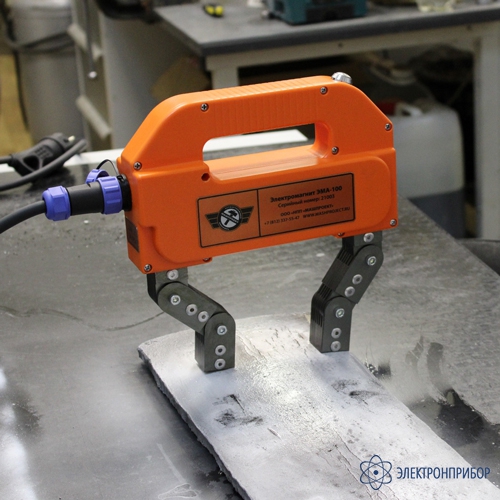

    Электромагнит ЭМА-100 применяется при выполнении магнитопорошкового метода неразрушающего контроля для выявления поверхностных и подповерхностных дефектов в основном материале (трещины, волосовины, надрывы) и сварных соединениях (непровары). Применяется в авиационной, автомобильной, железнодорожной, нефтегазовой, энергетической и других отраслях промышленности.

    Объекты контроля должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40. Контроль осуществляется с помощью электромагнитного ярма, питаемого переменным током. Объекты контроля: сварные швы, детали машин и механизмов, строительные металлические конструкции, трубопроводы, металлопрокат, отливки.

    Особенности портативного электромагнита для магнитопорошковой дефектоскопии ЭМА-100:

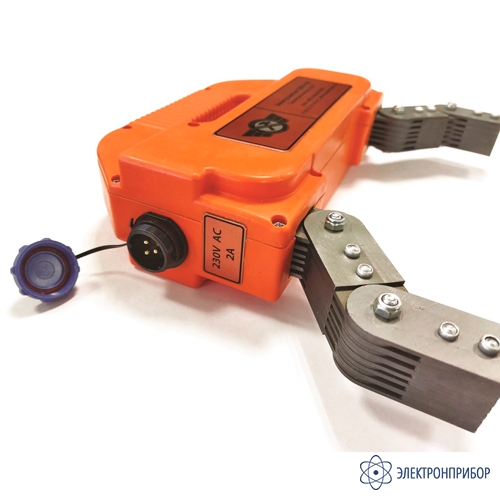

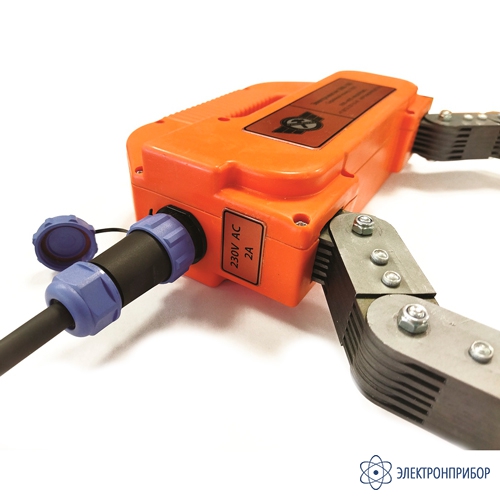

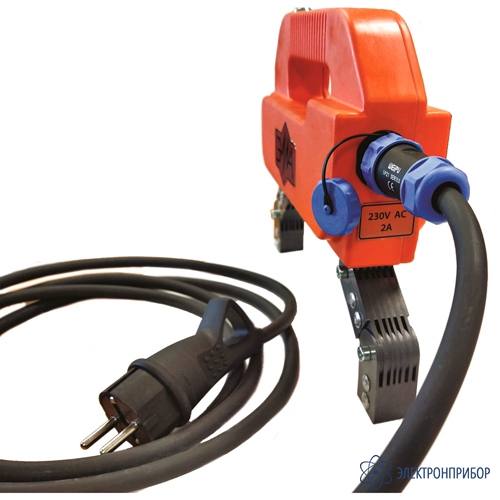

    • Основным отличием электромагнита ЭМА-100 является отдельный кабель питания. Он подключается через специальный разъем, обеспечивающий полную герметичность соединения. Возможность отключения кабеля значительно облегчает эксплуатацию и транспортировку электромагнита;
    • Прочный пыле-влагозащищенный корпус с классом защиты IP54 позволяет работать в полевых условиях;

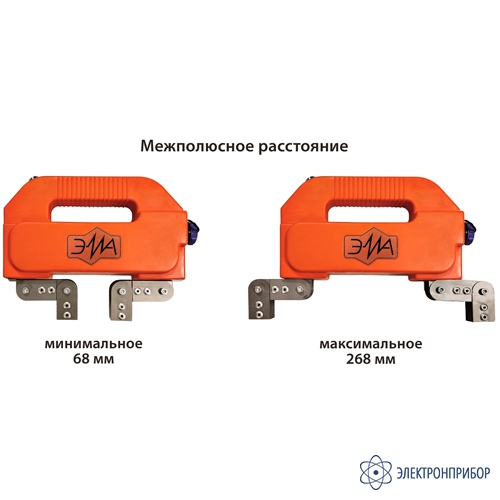

    • Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации: максимальное межполюсное расстояние – 268 мм, минимальное межполюсное расстояние – 68 мм;
    • Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.

  • Технические характеристики портативного электромагнита для магнитопорошковой дефектоскопии ЭМА-100:

    Параметр Значение
    Среднее межполюсное расстояние, мм 168
    Максимальное межполюсное расстояние, мм 268
    Минимальное межполюсное расстояние, мм 68
    Поперечное сечение полюса F, мм 26х25
    Рабочее магнитное поле AC
    Рабочий переменный ток, А 2,0
    Сила отрыва на переменном токе, кг 10
    Рабочее напряжение 230 В, 50 Гц
    Продолжительность включения, % 50
    Класс защиты IP54
    Диапазон рабочих температур -30 … +55 °С
    Кабель сетевого питания съёмный, м 3
    Размеры, мм 230х231х61
    Масса электромагнита, кг 3,8

  • Комплект поставки ЭМА-100

    № Наименование Количество
    1 Портативный электромагнит ЭМА-100 1
    2 Кабель питания 1
    3 Паспорт 1
    4 Руководство по эксплуатации 1
    5 Сумка для переноски и хранения 1
