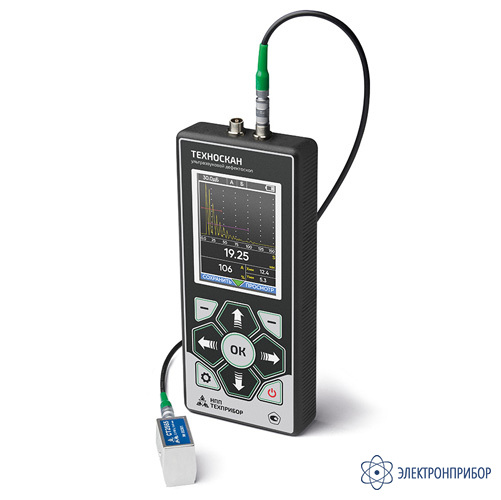

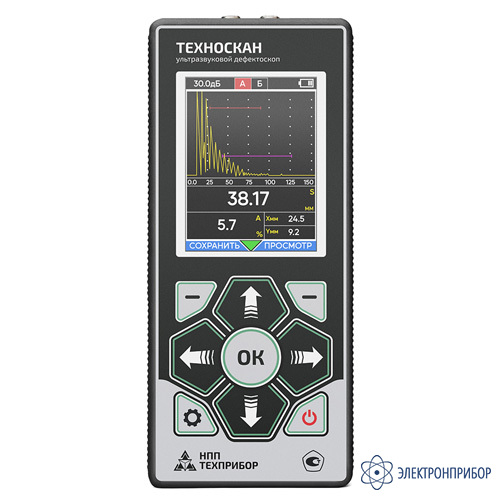

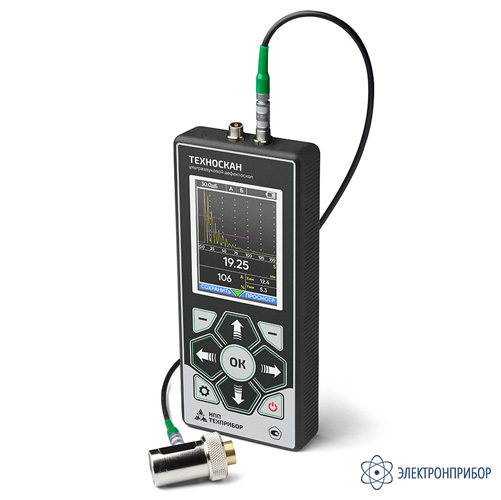

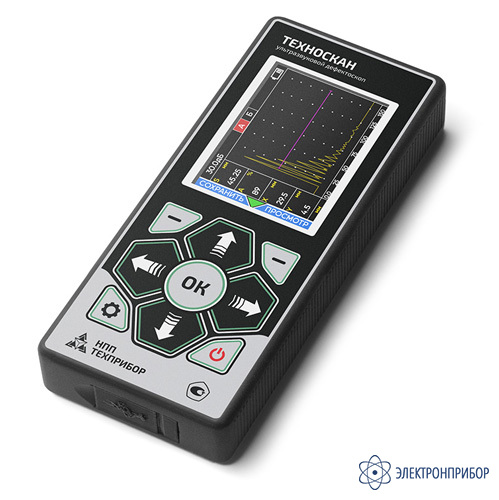

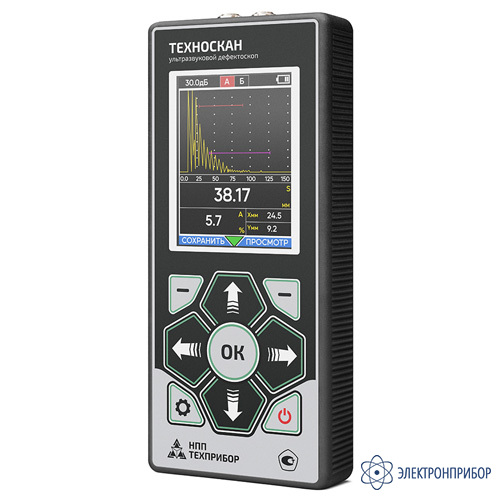

ТЕХНОСКАН — ультразвуковой дефектоскоп

Код товара: 83373

    • Артикул

      999958669

    Назначение ультразвукового дефектоскопа ТЕХНОСКАН:

    Портативный, полностью цифровой, ультразвуковой дефектоскоп ТЕХНОСКАН общего назначения с массой менее 300 г представляет собой простой в настройке и эксплуатации инструмент для контроля в труднодоступных местах и в прочих условиях, когда габариты и вес инструмента являются критичными. Несмотря на малые размеры, обладает хорошим быстродействием, современным морозостойким TFT экраном с тремя цветовыми схемами (в том числе для работы при ярком солнечном свете) и всеми основными функциями современного дефектоскопа:

    • база данных преобразователей, позволяющая вызывать все необходимые настройки одной кнопкой;
    • встроенный USB-C интерфейс;
    • две независимые зоны контроля;
    • встроенная коррекция V-образности для оригинальных толщиномерных датчиков;
    • функция ВРЧ;
    • большая память настроек и результатов контроля.

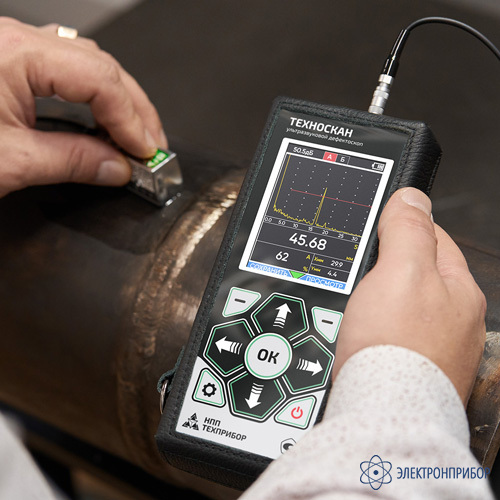

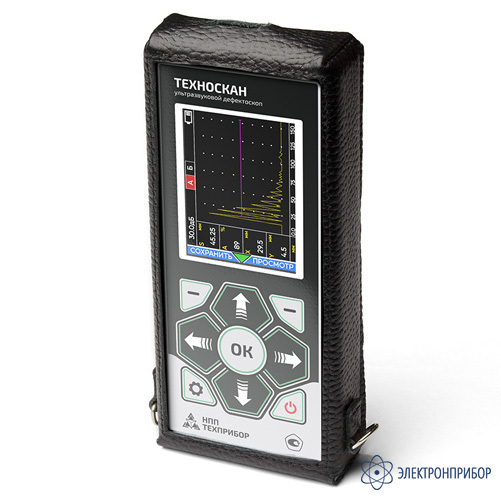

    В комплекте есть удобный монтажный чехол для работы в полевых условиях со специальным креплением на руке.

  • Технические характеристики ультразвукового дефектоскопа ТЕХНОСКАН:

    Параметр Значение
    Методы контроля классический
    Дополнительные функции ВРЧ
    Развертка мин.: 0 - 1,8 мкс (0-5 мм);
    макс.: 0 - 267 мкс (0-800 мм, сталь)
    Диапазон скоростей 1000 - 20 000 м/с
    Задержка от 0 до 347 мкс
    Максимальная длина контролируемого материала (сталь) до 800 мм (эхо-режим);
    до 1600 мм (теневой режим)
    Задержка в призме 0 - 100 мкс с точностью 0,01 мкс
    Зондирующий импульс радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 2 числом периодов, с шагом 0,5 (половина периода частоты)
    Частота повторений ЗИ 400 Гц
    Усилитель широкополосный 0.5-20 МГц (-6 дБ)
    Диапазон регулировки усиления 92 дБ, с шагом 0.5 дБ
    Временная Регулировка Чувствительности (ВРЧ) линейная с диапазоном до 20 дБ
    Кривая Амплитуда-Расстояние (АРК) нет
    Детектирование полное, радиосигнал (во всем диапазоне развертки)
    Отображение сигналов на экране (визуализация) А-скан
    Дополнительная клавиша +dB нет
    Автоматическая калибровка задержки в призме нет
    Автоматическая калибровка диапазона контроля при заданной толщине шва нет
    Автоматическая калибровка скорости УЗК нет
    Отсечка компенсированная, 0 - 80% высоты экрана
    Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
    Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая
    Режимы работы АСД дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон
    Функция АРД нет
    Цифровая фильтрация сигнала нет
    Аналоговая фильтрация сигнала нет
    Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу "через 0"
    Измерение амплитуды в процентах от высоты экрана;
    в дБ относительно уровня порога в зоне
    Сравнение с сохраненным эталонным сигналом нет
    Поддержка стандарта контроля сварных швов AWS D1.1 нет
    Обработка изображения на экране после «заморозки» экрана Статичная картинка
    Дисплей Цветной высококонтрастный, TFT 320 х 240 точек, (44 х 58 мм). Специальная функция для работы на ярком солнечном свете
    Смена цветовых схем экрана под особенности зрения и условий освещенности да
    Смена ориентации экрана во всех 4х положениях
    Язык меню русский
    Память 900 настроек с А-сигналом и названием, 900 настроек типовых преобразователей;
    1000 протоколов контроля с А-сканом
    Интерфейс USB
    Разъемы преобразователей 2 х Lemo 00
    Аккумулятор встроенный, 3,7В/3,5А/ч
    Время работы до 20 часов
    Внешнее питание блок питания 220В AC
    Напряжение питания 5В / 2,5А DC
    Диапазон рабочих температур от -25°C до +55°C
    Размер (В x Ш x Д) 155 мм x 65 мм x 28 мм
    Масса 0,3 кг с аккумулятором

  • Комплект поставки ТЕХНОСКАН

    № Наименование Количество
    1 Блок электронный 1
    2 Блок питания 1
    3 Преобразователи ультразвуковые (по выбору) 3
    4 Кабель подключения преобразователя 2
    5 Кабель подключения к ПК 1
    6 Руководство по эксплуатации 1
    7 Монтажный чехол 1
    8 Кейс для транспортировки и хранения 1
