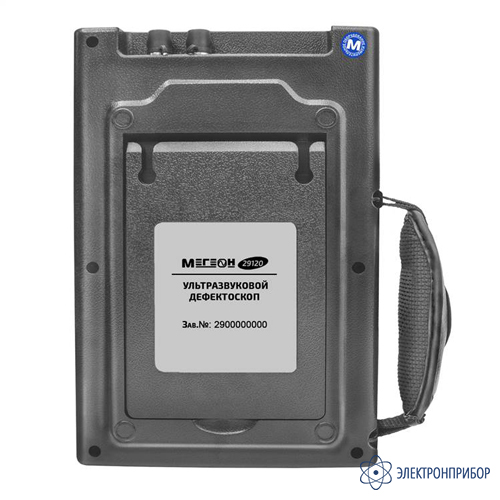

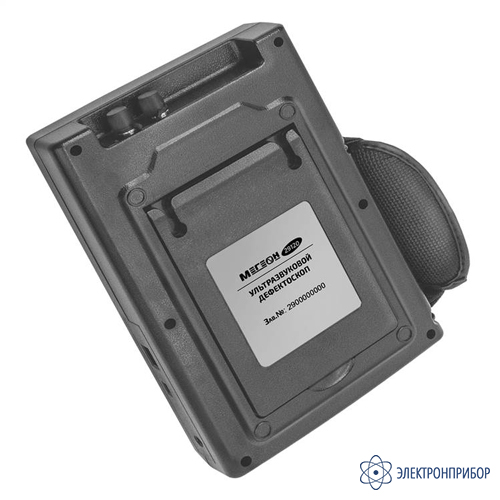

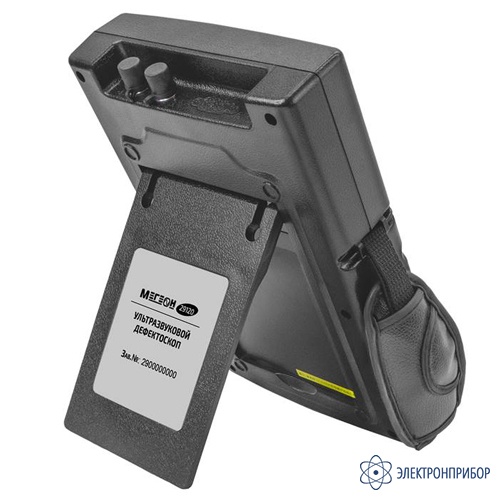

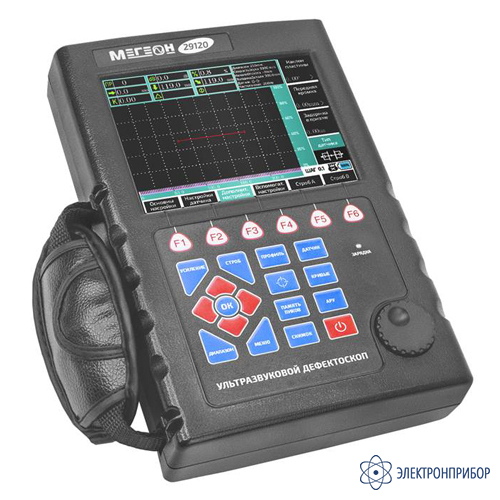

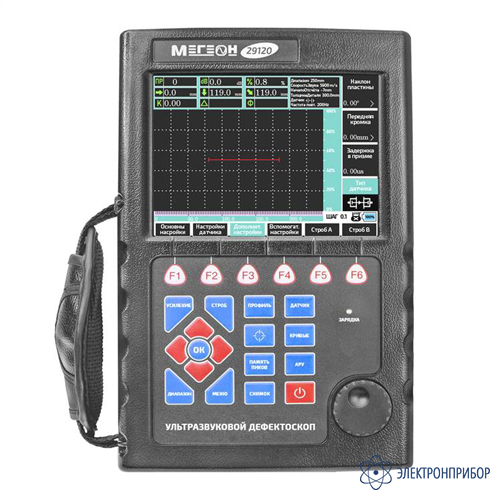

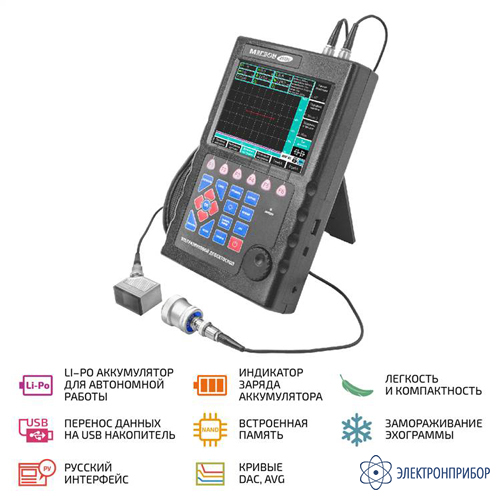

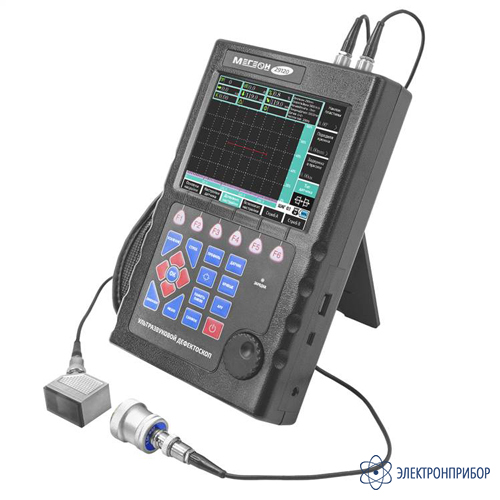

МЕГЕОН 29120 — дефектоскоп

Код товара: 77151
  • 4-6 дней
    94834-25

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      94834-25 до 07.03.2030

    • Производитель

      МЕГЕОН

    • Артикул

      к0000397000

    Назначение дефектоскопа МЕГЕОН 29120:

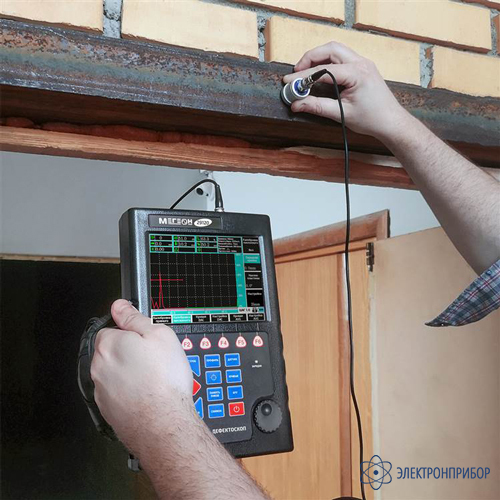

    Ультразвуковой дефектоскоп МЕГЕОН 29120 - передовое техническое устройство, предназначенное для быстрой и точной диагностики дефектов материалов и конструкций. Сочетая в себе непревзойденную эффективность и простоту использования, этот ультразвуковой дефектоскоп позволит вам проводить качественную и профессиональную проверку деталей, соединений, сварных швов и других элементов без необходимости демонтажа.

    Ультразвуковой дефектоскоп МЕГЕОН 29120 оснащен передовыми технологиями, позволяющими проводить точное местоположение и определение дефектов различного характера. Благодаря его инновационным функциям, вы сможете получить подробную и надежную информацию о состоянии материалов и конструкций, что поможет вам принимать взвешенные решения и предотвращать возможные поломки или аварии.

    Этот ультразвуковой дефектоскоп имеет компактный и эргономичный дизайн, обеспечивающий комфортное использование даже в самых труднодоступных местах. Большой и яркий дисплей позволяет с легкостью наблюдать и анализировать полученную информацию, а простой интерфейс делает работу с устройством интуитивно понятной.

    Независимо от сферы применения - от авиации до строительства, ультразвуковой дефектоскоп МЕГЕОН 29120 будет надежным помощником, который поможет вам сэкономить время и средства, обеспечивая высокий уровень безопасности и надежности вашей работе. Приобретая этот уникальный дефектоскоп, вы получаете уверенность в качестве своих изделий и повышаете свою профессиональную репутацию.

    Особенности дефектоскопа МЕГЕОН 29120:

    • русифицированный пользовательский интерфейс;
    • высокая чувствительность;
    • цветной графический дисплей;
    • несколько различных цветов отображения эхограммы;
    • 4 типа зондирующих импульсов;
    • функция линейного подавления до 80% от высоты дисплея;
    • функция замораживания эхограммы;
    • 5 типов используемых датчиков;
    • полуавтоматическая калибровка датчика по испытательным блокам;
    • настройка стробов с возможностью сигнализации превышения;
    • создание кривых DAC и AVG по узловым точкам;
    • 10 предустановленных, фиксированных уровней, соответствующих стандартам, накладываемых на созданную кривую DAC;
    • наложение на созданную кривую DAC 5 настраиваемых уровней;
    • настройка кривой AVG;
    • гибкая настройка стробов;
    • допусковые измерения;
    • запись и просмотр видео эхограммы на приборе;
    • сохранение и просмотр эхограммы;
    • 500 настраиваемых профилей измерения;
    • память пиковых значений;
    • встроенный файловый менеджер;

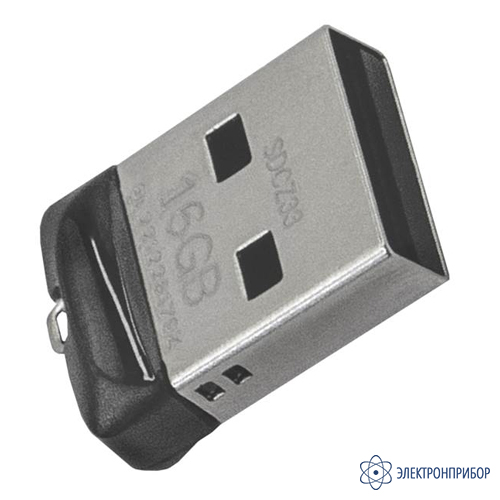

    • работа с USB–накопителем (перенос данных);
    • ПО для просмотра видео, эхограмм, создания отчётов;
    • Li–Рo аккумулятор для автономной работы.

  • Технические характеристики дефектоскопа МЕГЕОН 29120:

    Параметр Значение
    Диапазон измерения толщины по стали, мм 20 … 1500
    Пределы допускаемой абсолютной погрешности измерения толщины (по стали), мм ±(0,03∙Т1)+1,0)
    Диапазон измерений глубины залегания дефектов (по стали), мм 4 … 600
    Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов (по стали) с прямыми преобразователями, мм ±(0,03∙Н2)+1,0)
    Диапазон измерений координат дефектов (по стали), мм 4 … 600
    Пределы допускаемой абсолютной погрешности измерений координат дефектов (по стали) с наклонными преобразователями, мм ±(0,03∙Y3)+1,0)
    Пределы допускаемой абсолютной погрешности измерений координат дефектов по стали с наклонными преобразователями от точки ввода до проекции дефекта на поверхность сканирования, мм4) ±(0,03∙X5)+1,0)
    Диапазон показаний толщины по стали, мм 4 … 1500
    Диапазон рабочих частот, МГц 0,5 … 20 с шагом 0,1
    Диапазон настройки скорости ультразвука в материалах, м/с 100 … 9999 с шагом 1; 2; 4; 6; 8; 10; 20; 50
    Диапазон настройки усиления, дБ 0 … 120 с шагом 0,1; 1; 2; 4; 6; 8; 10; 20; 50
    Емкость внутренней памяти 2 Гб, 100 эхограмм А-развертки, 500 профилей, видеозаписи до заполнения памяти.
    Калибровка полуавтоматическая
    Настройка кривой AVG есть
    Сохранение эхограммы есть
    Запоминание пиковых значений есть
    Интерфейс USB
    Питание Li-Po, 11,1 В - 3600 мАч
    Адаптер питания На входе: 100 - 240 В/ 50 - 60 Гц На выходе: 13,5 В/ 2 А

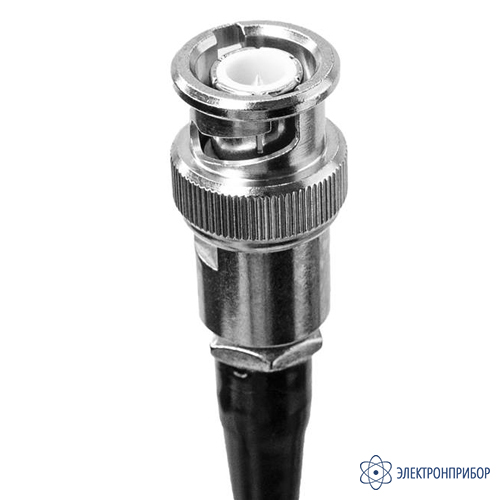

    Тип разъема датчиков BNC
    Дисплей ЖК-дисплей повышенной чёткости и яркости, цветной. 5,7 дюймов
    Развертки А-развёртка, В-развёртка
    Число каналов дефектоскопии 1
    Типы датчиков 1. Совмещенный прямой (CS);
    2. Совмещенный наклонный (CI);
    3. Раздельно–совмещенный прямой (SCS);
    4. Раздельно–совмещенный наклонный (SCI);
    5. Раздельный прямой (SS)
    Входы, режим работы T — выход, R — вход для раздельных датчиков.
    T, R — вход / выход для совмещённых датчиков
    Условия эксплуатации Температура +15…+35°C
    ОВ 50 … 80%
    Условия транспортировки и хранения Температура -20 ... +60°C
    ОВ 20 … 85%, без выпадения конденсата
    Габаритные размеры, мм 250x160x60
    Масса, кг 1,1 ± 0,1

    Примечание:
    1) Т – измеренное значение толщины (по стали), мм;
    2) Н – измеренное значение глубины залегания дефектов, мм;
    3) Y - измеренное значение координат дефектов, мм;
    4) в диапазоне измерений координат дефектов (по стали) от 4 до 600 мм;
    5) X – измеренное значение координаты от точки ввода до проекции дефекта на поверхность сканирования, мм.

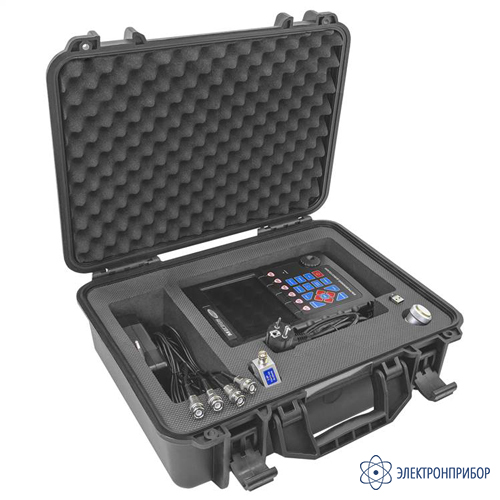

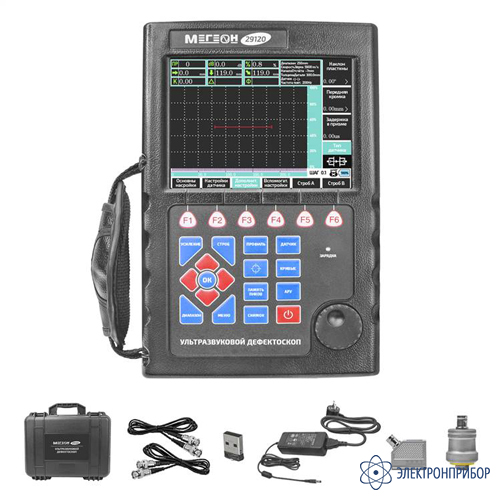

  • Комплект поставки МЕГЕОН 29120

    № Наименование Количество
    1 Дефектоскоп МЕГЕОН 29120 1
    2 Зарядное устройство 1

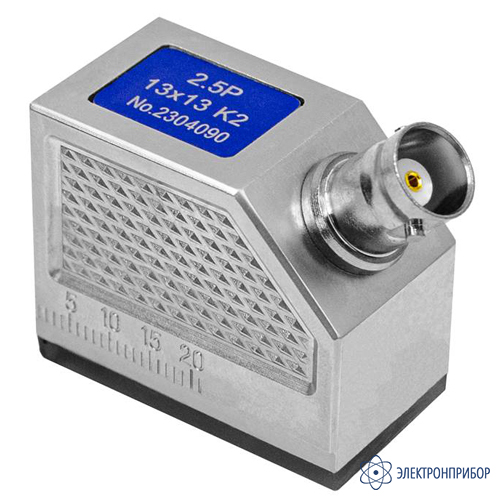

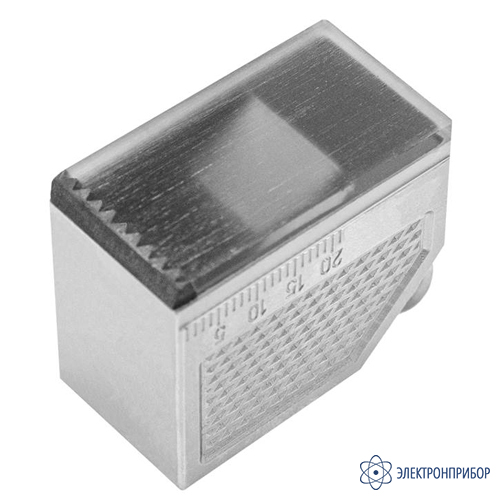

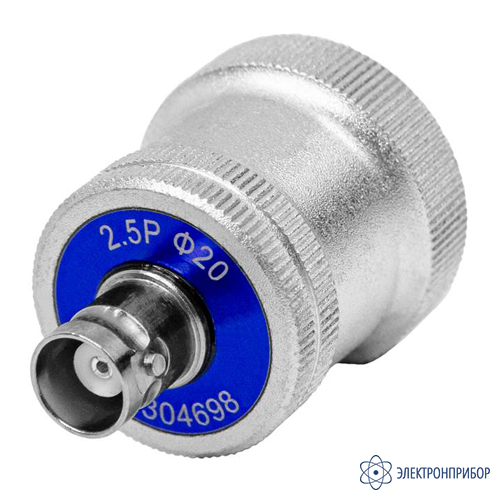

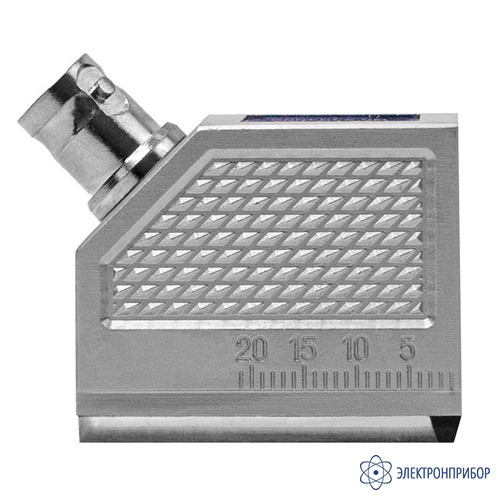

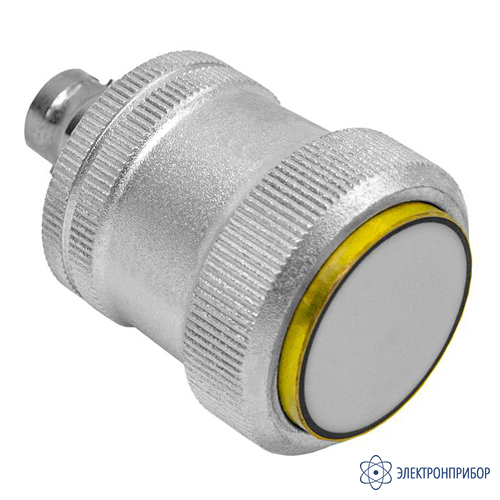

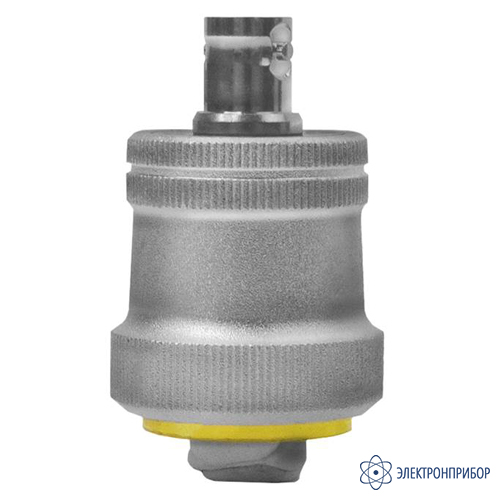

    3 Датчики 2

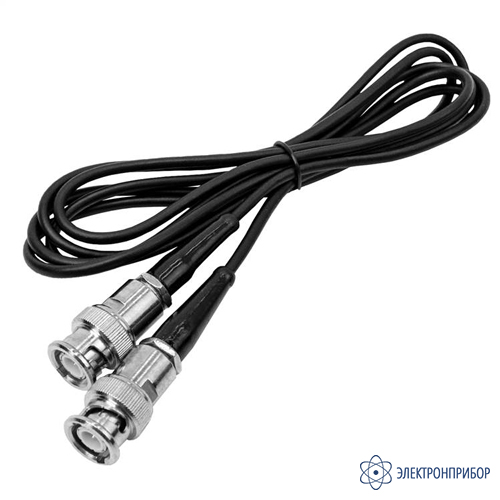

    4 Кабель датчика 2

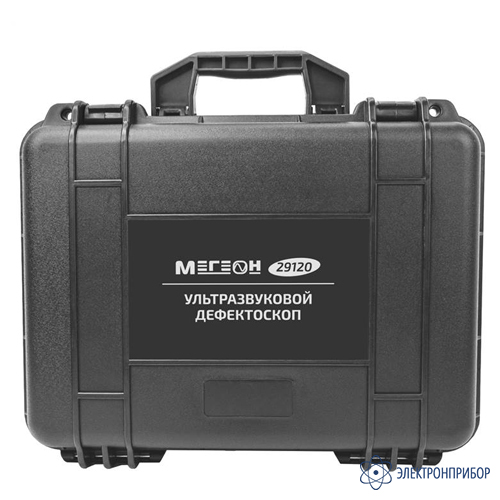

    5 Кейс 1
    6 Руководство по эксплуатации 1
