МЕГЕОН-29100, МЕГЕОН29100

Дефектоскопы

МЕГЕОН 29100 — дефектоскоп

Код товара: 83204
  • 94834-25

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      94834-25 до 07.03.2030

    • Производитель

      МЕГЕОН

    • Артикул

      к0000396999

    Назначение дефектоскопа МЕГЕОН 29100:

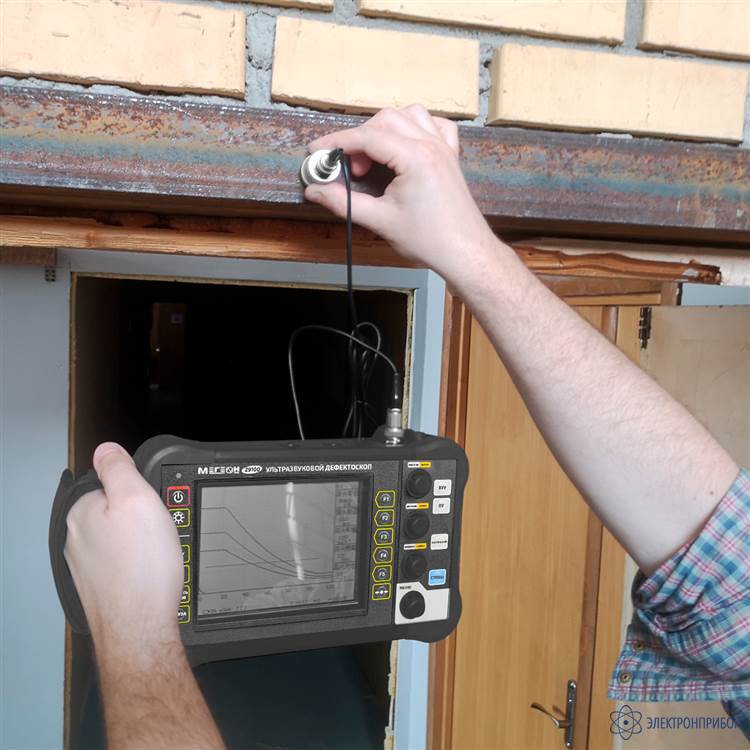

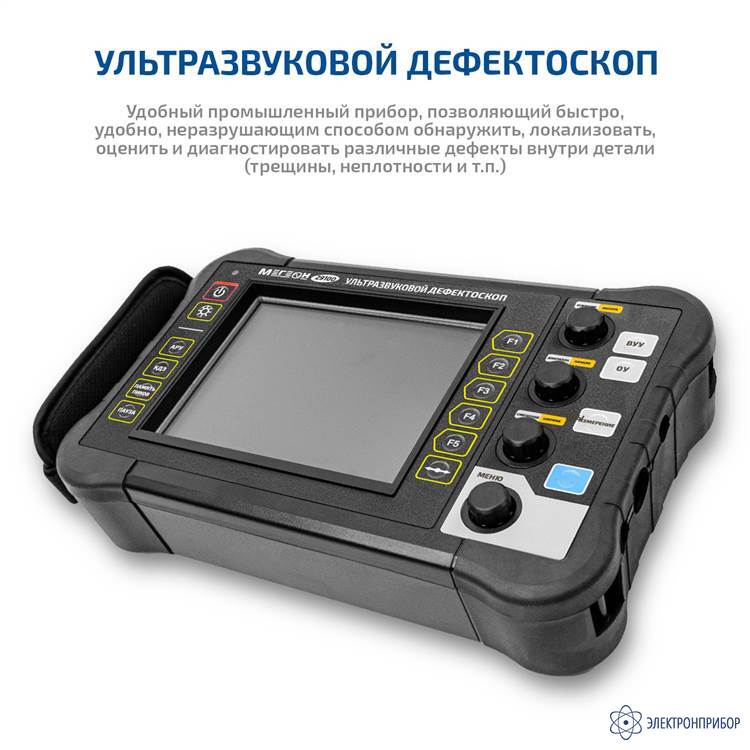

    МЕГЕОН 29100 – это цифровой ультразвуковой дефектоскоп предназначен для выявления дефектов методом неразрушающего контроля. Прибор использует ультразвуковые колебания которые проникают в исследуемый объект и проходя через него или отражаясь от дефектов или поверхностей возвращаются в датчик в виде отражённого эхосигнала. Последующая обработка эхосигнала позволяет вычислить время его прохождения через объект, что в свою очередь при использовании констант позволяет вычислить толщину объекта или расстояние до дефекта. Чётко структурированное одноуровневое меню и возможность одновременной настройки 3 параметров – значительно ускоряют работу. Отображение эхосигнала на дисплее, возможность выбирать необходимый из них, для проведения необходимых измерений. В приборе предусмотрены возможности для допусковых измерений. Возможность использования огромного количества специализированных датчиков, которые были предназначены для отечественных ультразвуковых дефектоскопов. Высокая чувствительность, автономное питание, небольшой вес и размеры прибора позволяют использовать его там, где невозможно использовать другие аналогичные приборы. Использование универсальных аккумуляторов позволяет быстро их заменить на заряженные, или приобрести новые. Кроме этого для питания прибора допустимо использовать 4 щелочные (алкалиновых) батарейки типоразмера АА.

    ВНИМАНИЕ! В силу особенностей конструкции и встроенного программного обеспечения, в системных меню прибора безальтернативно присутствуют иностранные символы.

    Особенности дефектоскопа МЕГЕОН 29100:

    • присутствуют символы китайского алфавита;
    • высокая чувствительность;
    • чётко структурированное двухуровневое меню;
    • возможность настройки 3 параметров одновременно;
    • масштабируемая ось расстояния всегда имеет целые значения;
    • 30 цветовых схем дисплея;
    • 3 режима зондирующих импульсов;
    • регулируемая ширина импульса;
    • функция замораживания эхограммы;

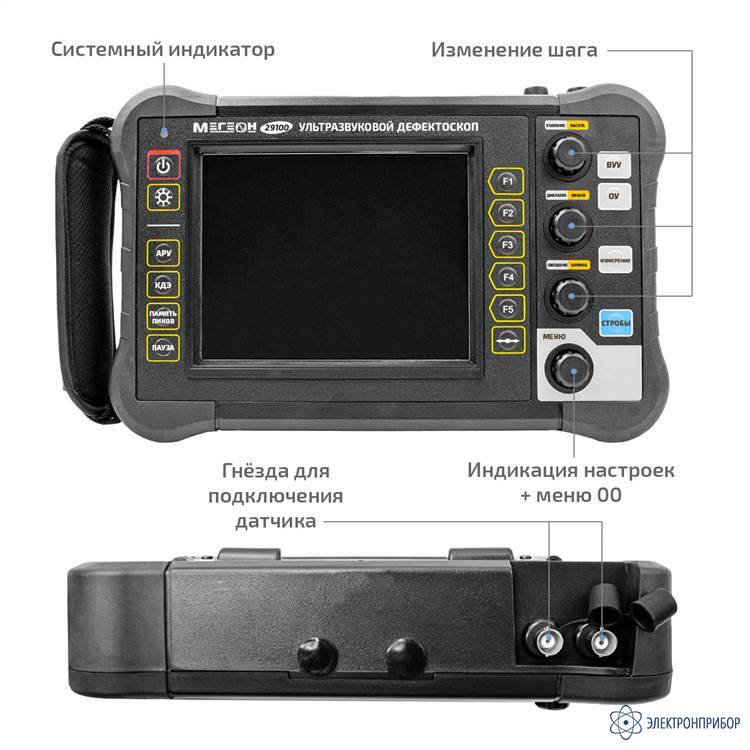

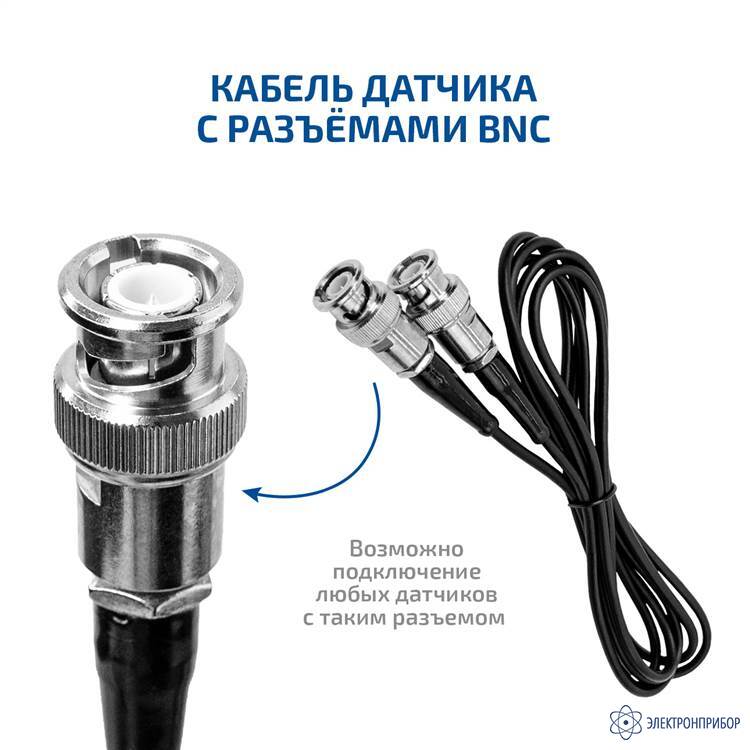

    • любой тип используемых датчиков с разъёмом BNC;
    • настройка стробов с возможностью сигнализации превышения;

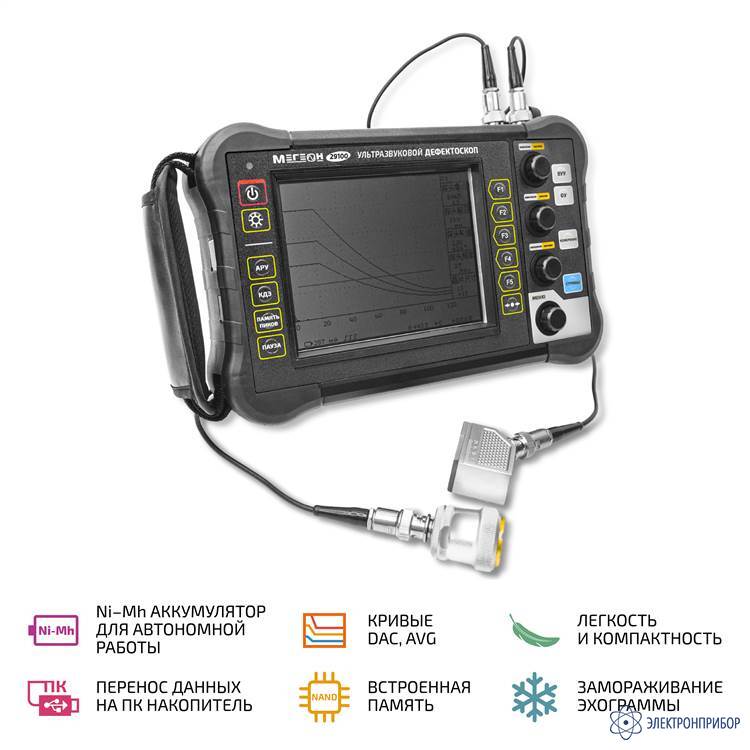

    • создание кривых DAC или AVG по узловым точкам;
    • настройка кривых DAC и AVG;
    • компенсация DGC;
    • гибкая настройка стробов;
    • допусковые измерения;
    • режим обучения (профиль №0);
    • растяжка эхограммы без изменения диапазона;
    • запись и просмотр динамических эхограмм развёртки А на приборе;

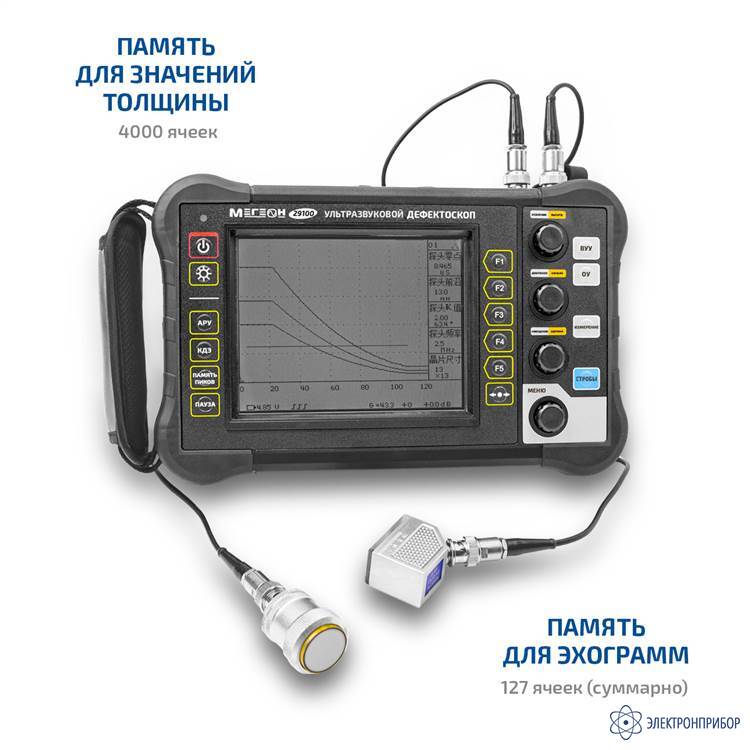

    • сохранение и просмотр эхограмм развёртки А;
    • запись, сохранение и просмотр эхограмм развёртки В;
    • 28 настраиваемых профилей измерения + 1 временный (№29) + 1 упрощённый (№0);
    • память пиковых значений;

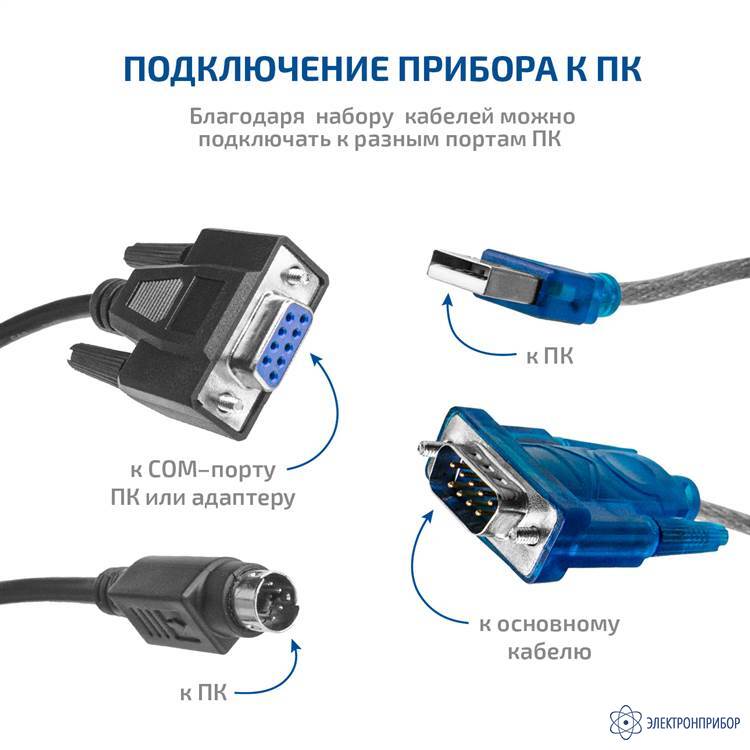

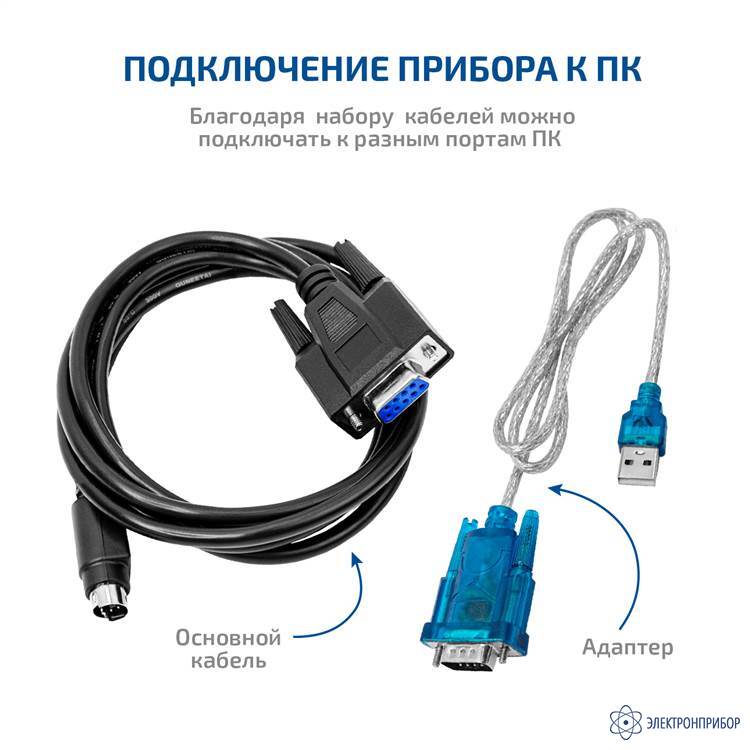

    • ПО для выгрузки, просмотра эхограмм и параметров, создания отчётов.

  • Технические характеристики дефектоскопа МЕГЕОН 29100:

    Параметр Значение
    Диапазон измерения толщины по стали, мм от 20 до 1500
    Пределы допускаемой абсолютной погрешности измерения толщины (по стали), мм ±(0,03∙Т1)+1,0)
    Диапазон измерений глубины залегания дефектов (по стали), мм от 4 до 600
    Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов (по стали) с прямыми преобразователями, мм ±(0,03∙Н2)+1,0)
    Диапазон измерений координат дефектов (по стали), мм от 4 до 600
    Пределы допускаемой абсолютной погрешности измерений координат дефектов (по стали) с наклонными  преобразователями, мм ±(0,03∙Y3)+1,0)
    Пределы допускаемой абсолютной погрешности измерений координат дефектов по стали с наклонными преобразователями от точки ввода до проекции дефекта на поверхность  сканирования, мм4) ±(0,03∙X5)+1,0)
    Диапазон показаний толщины по стали, мм от 4 до 1500
    Диапазон рабочих частот, МГц от 0,4 до 10 с шагом 0,1; 1; 10
    Диапазон настройки скорости ультразвука в материалах, м/с от 1000 до 9999 с шагом 1; 10; 100
    Диапазон настройки усиления, дБ от 0 до 110 с шагом 0,1; 1

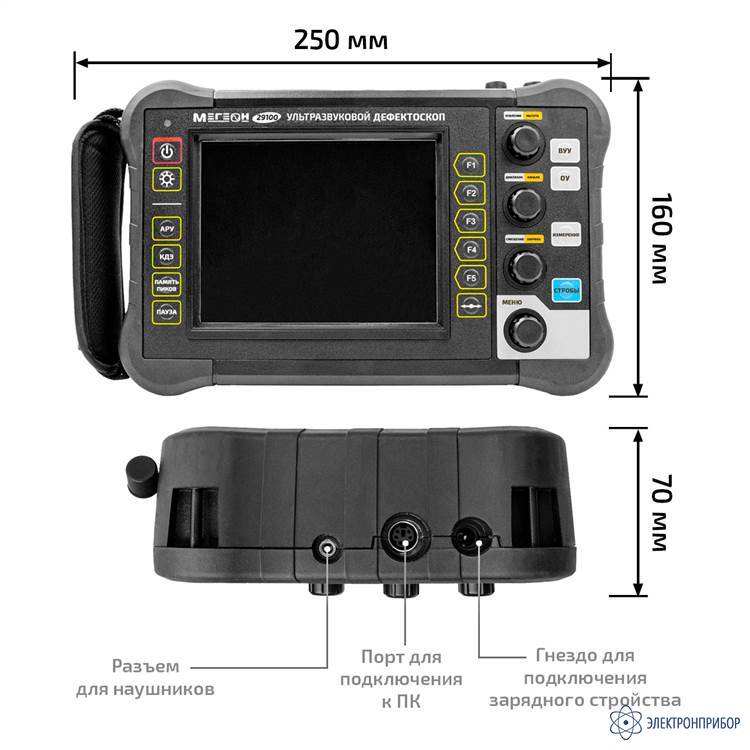

    Габаритные размеры, мм 250 x 160 x 670
    Масса, кг 1,1 ± 0,1
    Электропитание от аккумуляторов, В 4,8
    Условия эксплуатации температура +15…+35 °C;
    относительная влажность от 50 до 80%
    Габаритные размеры товара в транспортной упаковке, см 18 x 44,5 x 38,5
    Масса товара в транспортной упаковке, кг 5,7
    1) Т – измеренное значение толщины (по стали), мм;
    2) Н – измеренное значение глубины залегания дефектов, мм;
    3) Y - измеренное значение координат дефектов, мм;
    4) в диапазоне измерений координат дефектов (по стали) от 4 до 600 мм;
    5) X – измеренное значение координаты от точки ввода до проекции дефекта на поверхность сканирования, мм.

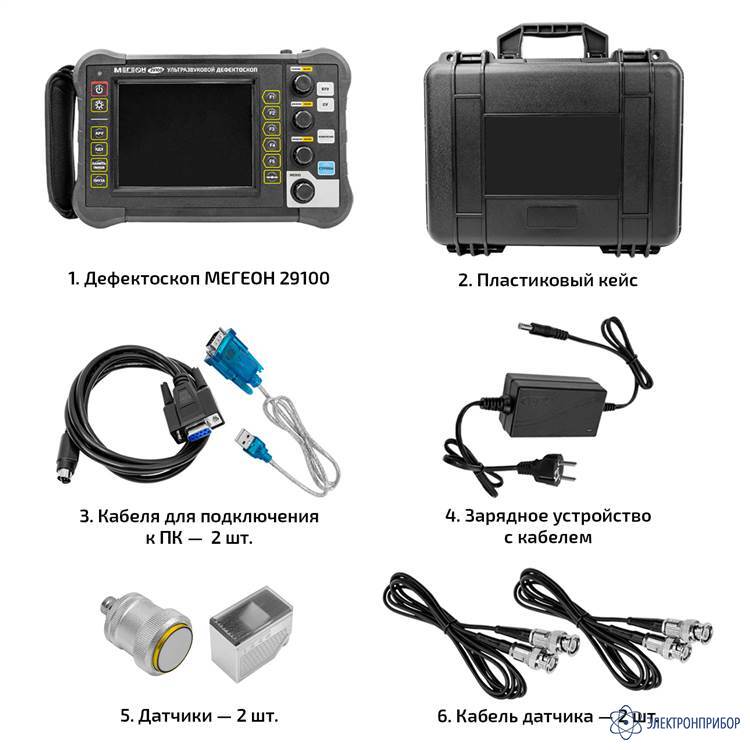

  • Комплект поставки МЕГЕОН 29100

    № Наименование Количество

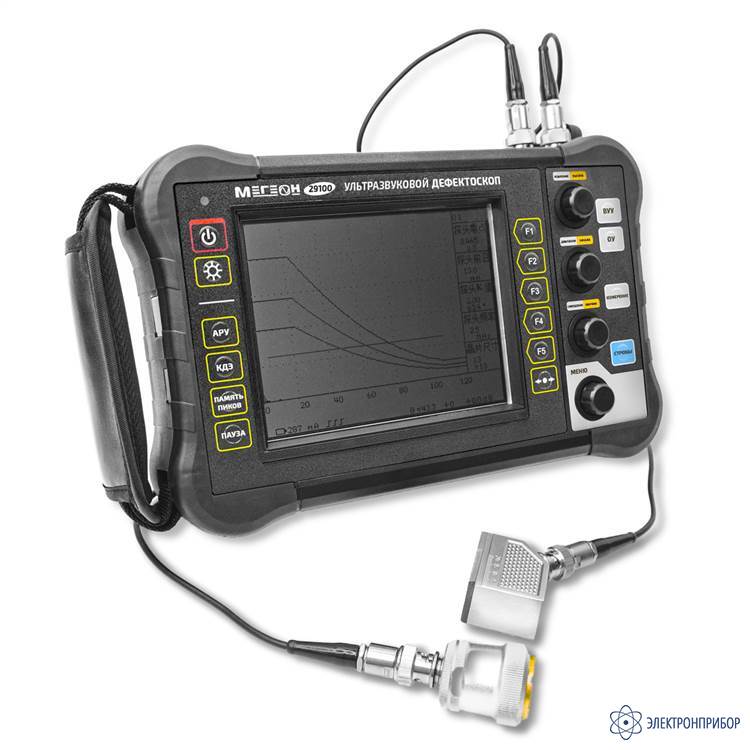

    1 Дефектоскоп МЕГЕОН 29100 1
    2 Зарядное устройство с кабелем 1

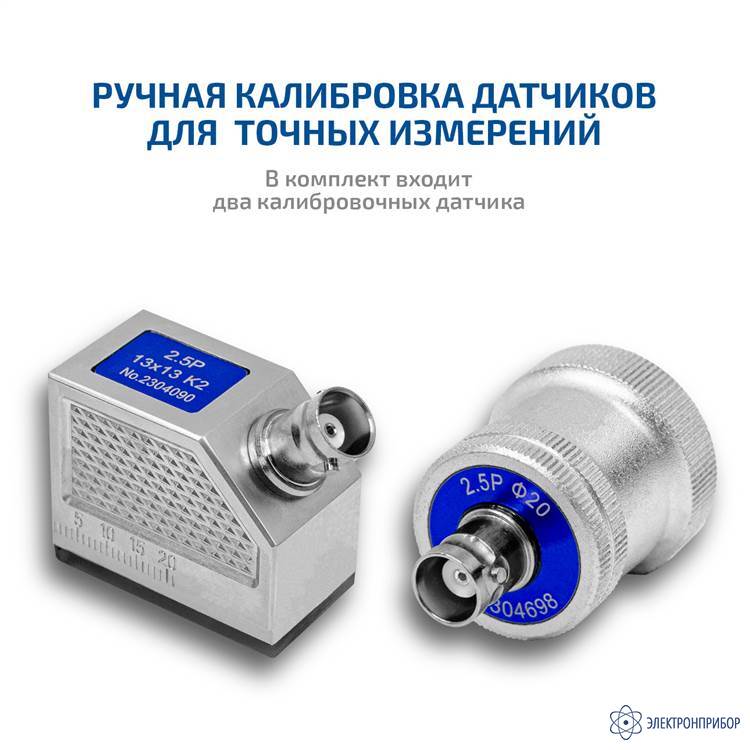

    3 Датчик 2
    4 Кабель датчика 2
    5 Руководство по эксплуатации 1
