МД-7 — устройство намагничивающее

Код товара: 71989
  • 2 варианта исполнения

    • Гарантия

      12 месяцев

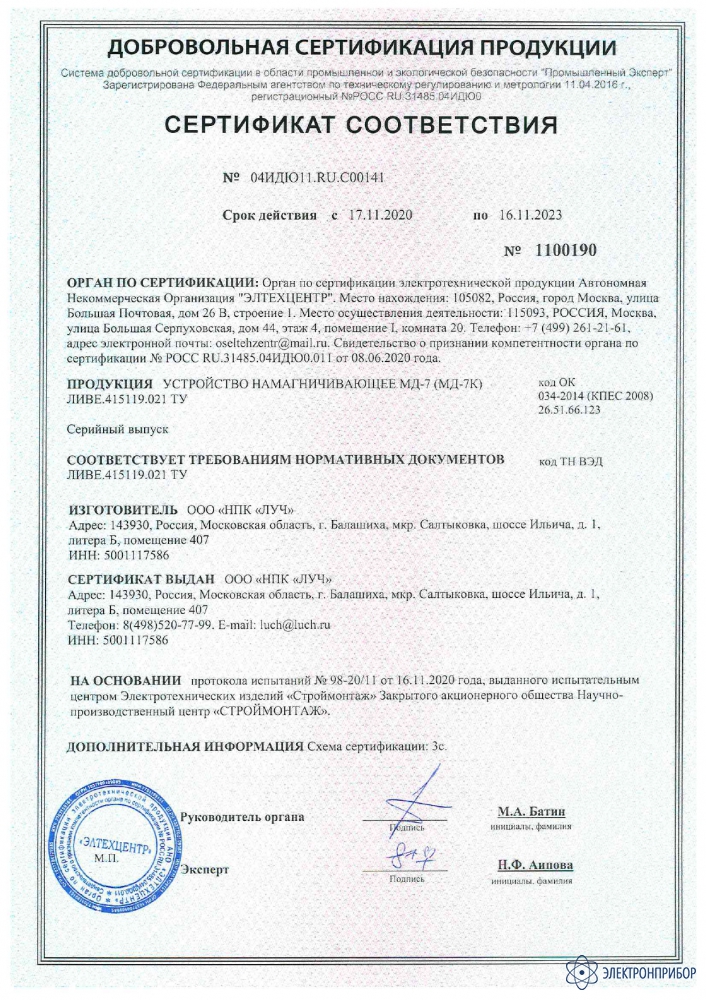

    Сертификаты

    Назначение устройства намагничивающего МД-7:

    Устройство намагничивающее МД-7 на постоянных магнитах предназначено для намагничивания отдельных участков деталей и изделий из ферромагнитных материалов при контроле магнитопорошковым методом способом приложенного поля по ГО СТ Р 56512-2015. Устройство может применяться в машиностроении, металлургической промышленности, на всех видах транспорта и энергетике для контроля изделий основного производства и технологического оборудования.

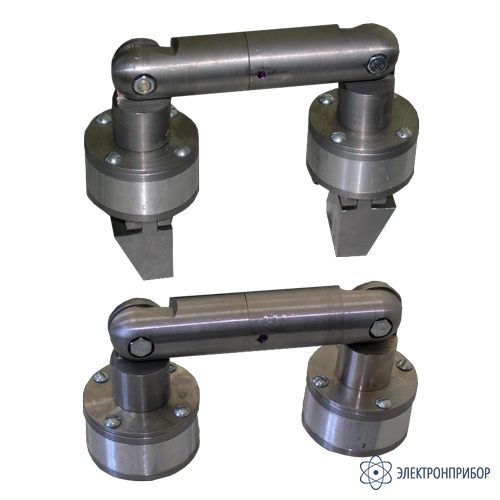

    Выпускается в двух модификациях:

    • МД-7 – со сменными полюсными наконечниками;
    • МД-7К – без сменных полюсных наконечников.

    Особенности устройства намагничивающего МД-7:

    • контроль изделий сложной формы;
    • наличие жесткого (шарнирного) и гибкого магнитопроводов;
    • широкий ассортимент сменных полюсных наконечников (для модификации МД-7);
    • простота в эксплуатации.

  • Технические характеристики устройства намагничивающего МД-7:

    Параметр Значение
    МД-7 МД-7К
    Напряженность магнитного поля в центре между полюсами не менее 400 А/см
    Расстояние между полюсами не менее 60 мм
    Электрическое питание отсутствует
    Диапазон рабочих температур от –10 до +50 °С
    Габаритные размеры не более 180×60×105 мм не более 180×60×90 мм
    Длина тросовой перемычки не более 400 мм
    Масса не более 3 кг

    Примечание: Технические характеристики указаны для намагничивающего устройства с жестким (шарнирным) магнитопроводом.

  • Комплект поставки МД-7

    № Наименование МД-7 МД-7К
    1 Устройство намагничивающее МД-7 1 1
    2 Сменные полюсные наконечники ЛИВЕ.415119.021.1103 2 -
    3 Сменные полюсные наконечники ЛИВЕ.415119.021.1105 2 -
    4 Сменные полюсные наконечники ЛИВЕ.415119.021.1106 2 -
    5 Тросовая перемычка ЛИВЕ.415119.021.1200 1 1
    6 Отвертка 1 1
    7 Руководство по эксплуатации 1 1
    8 Паспорт 1 1
    9 Методика проверки работоспособности 1 1
    10 Тест-образец 1 1
    11 Лупа 1 1
    12 Комплект средств для проведения МПК 1 1
    13 Сумка для переноски 1 1

    Дополнительная комплектация МД-7

    (Поставляется за отдельную плату)

    № Наименование
    1 Сменные полюсные наконечники ЛИВЕ.415119.021.1101
    2 Сменные полюсные наконечники ЛИВЕ.415119.021.1102
    3 Сменные полюсные наконечники ЛИВЕ.415119.021.1104
