ЭМА-100А — портативный электромагнит для магнитопорошковой дефектоскопии
Код товара: 84615-
-
Гарантия
1 год
Назначение портативного электромагнита для магнитопорошковой дефектоскопии ЭМА-100А:
Портативный ярмовой электромагнит ЭМА-100А применяется для проведения магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015. Прибор выявляет поверхностные и подповерхностные дефекты в основном материале: трещины, волосовины, надрывы, непровары сварных соединений.
Портативный электромагнит ЭМА-100А используется для магнитопорошкового контроля изделий в авиационной, автомобильной, железнодорожной, нефтегазовой, энергетической и других отраслях промышленности.
Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40.
Портативный ярмовой электромагнит ЭМА-100А применяется для:
- намагничивания изделий различных форм и отдельных зон изделий, в том числе сварных швов, переменным или постоянным магнитным полем;
- в режиме «ПЕРЕМЕННЫЙ ТОК» прибор может использоваться для размагничивания объектов контроля путем постепенного удаления включенного электромагнита от объекта контроля.
Портативный электромагнит удовлетворяет требованиям, установленным в ГОСТ Р 53700-2009 часть 3.
Типовые объекты контроля электромагнитом ЭМА-100А:
- сварные швы;
- детали машин и механизмов;
- строительные металлические конструкции;
- трубопроводы;
- металлопрокат;
- отливки.
Особенности портативного электромагнита для магнитопорошковой дефектоскопии ЭМА-100А:

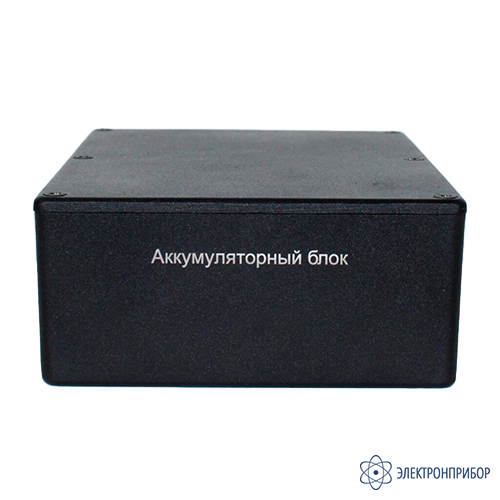

- Основным отличием электромагнита ЭМА-100А является аккумуляторный блок. Он подключается через разъем питания, обеспечивающий полную герметичность соединения. Возможность подключения аккумуляторного блока значительно облегчает эксплуатацию и транспортировку электромагнита.
- Прочный пыле-влагозащищенный корпус с классом защиты IP54 позволяет работать в сложных производственных или полевых условиях.

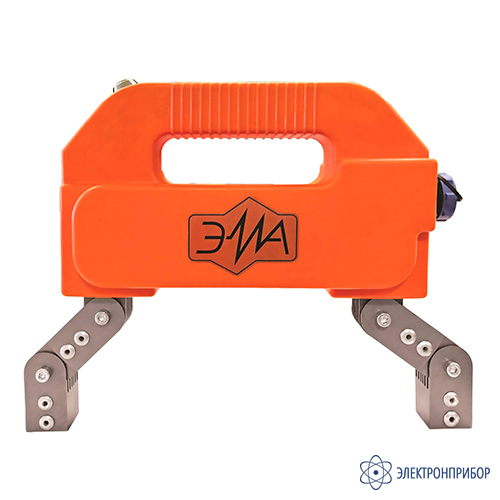

- Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации. Межполюсное расстояние варьируется от 42 до 258 мм.
- Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.
Преимущества в эксплуатации портативного электромагнита для магнитопорошковой дефектоскопии ЭМА-100А:
- возможность работы в двух режимах: «ПЕРЕМЕННЫЙ ТОК» и «ПОСТОЯННЫЙ ТОК»;
- пыле-влагозащищенный корпус гарантирует надежную и безопасную работу в полевых условиях;
- аккумуляторный блок, подключаемый через герметичный разъем, облегчает эксплуатацию и транспортировку электромагнита;
- регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации;
- возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.
Работа с портативным электромагнитом для магнитопорошковой дефектоскопии ЭМА-100А:
Использовать электромагнит должны квалифицированные специалисты, прошедшие аттестацию на I, II или III уровень в области магнитопорошкового контроля, в соответствии с действующими правилами аттестации персонала.
- перед началом работы необходимо осмотреть электромагнит, сетевой кабель и аккумуляторный блок на наличие повреждений;
- сконфигурировать подвижные полюса электромагнита для установки в зоне контроля;

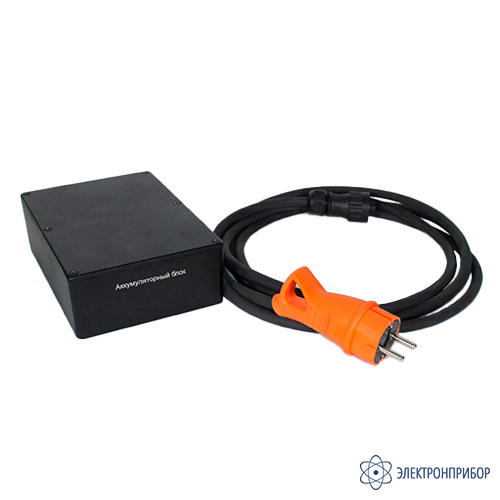

- подключить сетевой кабель или аккумуляторный блок к разъему на корпусе электромагнита;
- при использовании сети переменного тока подключить сетевой кабель к розетке питающей сети (230В, 50Гц);
- установить электромагнит полюсами в зону контроля на изделии;
- нажать и удерживать кнопку “ПУСК” (расположена на рукоятке электромагнита) для создания в изделии переменного магнитного поля.
Для размагничивания изделия необходимо использовать режим переменного тока, удерживая нажатой кнопку «ПУСК», медленно удалить электромагнит от поверхности изделия. Зона контроля будет размагничена убывающим переменным магнитным полем.
По окончании работы в режиме переменного тока отключить сетевой кабель от розетки сети, а затем от разъема на корпусе прибора. В режиме постоянного тока отключить аккумуляторный блок от разъема на корпусе прибора и очистить электромагнит от остатков магнитной суспензии.
ВНИМАНИЕ! Соблюдайте параметры рабочего цикла, иначе возможен перегрев электромагнита и преждевременный выход из строя! Не оставляйте подключенный к сети электромагнит без присмотра!
-
-
Технические характеристики портативного электромагнита для магнитопорошковой дефектоскопии ЭМА-100А:
Параметр Значение Среднее расстояние между полюсами 142 мм Максимальное расстояние между полюсами 258 мм Минимальное расстояние между полюсами 42 мм Поперечное сечение полюсов, не менее 26 х 25 мм Рабочее магнитное поле:
- переменный ток (AC)
- постоянный ток (DC)
от сети 230 В, 50 Гц
от аккумуляторного блокаРабочий ток:
- переменный
- постоянный
2,5 А
8 АСила отрыва, не менее:
- переменный ток
- постоянный ток
10 кг
30 кгПитание:
- сеть переменного тока
- сеть постоянного тока
230 В, 50 Гц
6-12 ВРабочий цикл 50 % Максимальная длительность включения 6 с Степень защиты IP 54 Габаритные размеры, не более:
- корпус электромагнита
- аккумуляторный блок
229 x 275 x 61 мм
100 x 50 x 150 ммМасса, не более:
- корпус электромагнита
- аккумуляторный блок
3,8 кг
1 кгСъемный сетевой кабель длина 3 м, влагозащищенный разъем Рабочие условия эксплуатации температура окружающего воздуха — 30…+55 °С Срок службы 5 лет -
Комплект поставки ЭМА-100А

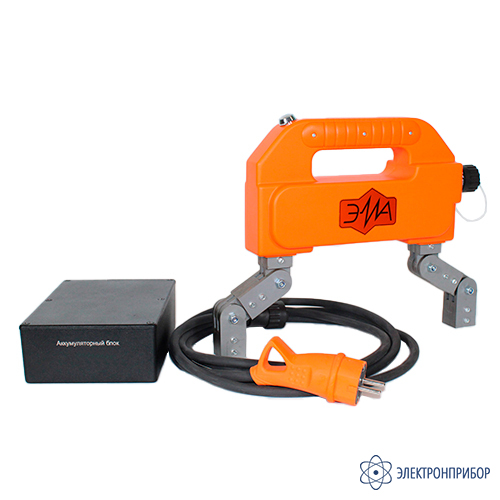

№ Наименование Количество 1 Портативный электромагнит для магнитопорошковой дефектоскопии ЭМА-100А 1 2 Кабель питания, 3 м 1 3 Аккумуляторный блок 1 4 Специализированный кейс для переноски и хранения 1 5 Руководство по эксплуатации, совмещенное с паспортом 1 -
