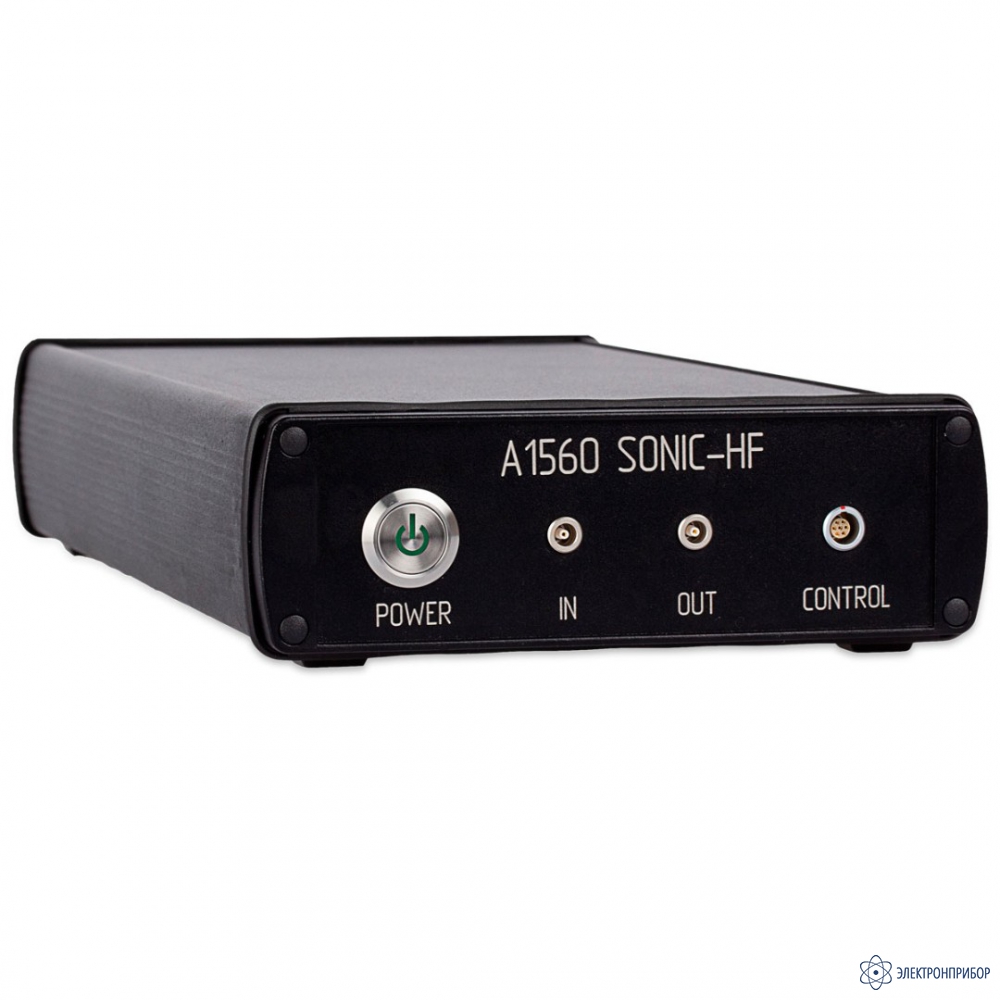

A1560 SONIC-HF — OEM дефектоскоп

Код товара: 64421
  • Oem дефектоскоп A1560 SONIC-HF Oem дефектоскоп A1560 SONIC-HF Oem дефектоскоп A1560 SONIC-HF

    • Производитель

      АКС

    • Артикул

      1601

    Назначение OEM дефектоскопа A1560 SONIC-HF:

    A1560 SONIC-HF предназначен для сбора данных при проведении высокочастотно ультразвукового контроле металлов, пластмасс и композитных материалов. Прибор регистрирует эхо-сигналы при проведении контроля с помощью совмещенных и раздельно-совмещенных преобразователей.

    Описание OEM дефектоскопа A1560 SONIC-HF:

    Высококачественный блок сбора данных, разработанный для автономного и интегрированного использования в лабораторных и промышленных условиях проведения ультразвукового контроля. Одноканальный дефектоскоп представляет собой излучатель и приемник. Совместим с любыми типами пьезоэлектрических преобразователей с жидкостным и иммерсионным контактом.

    Прибор содержит встроенную аккумуляторную батарею и функцию беспроводной передачи данных.

    С помощью набора инструментальных средств разработки программного обеспечения (SDK) пользователь может разработать индивидуальное программное приложение для конкретной задачи.

  • Технические характеристики OEM дефектоскопа A1560 SONIC-HF:

    Параметр Значение
    Передатчик
    Входное напряжение, В 220
    Форма и период возбуждения Меандр, от 0.5 до 5
    Частота следования импульсов, Гц От 1 до 10 000
    Применик
    Длина вектора сбора данных, сэмплов 128k
    Частота дискретизации АЦП, МГц 10, 25, 50, 100
    Частоты фильтра, MГц 0.4, 0.8,1.6,3.2
    Ширина полосы приема, MГц От 0.4 до 15
    Динамический диапазон усилителя, дБ От 0 до 80
    Динамический диапазон аттенюатора, дБ От -20 до 0
    Динамический диапазон усиления, шаг 1 дБ От 0 до 100
    Количество программируемых точек DAC функции 128k
    Динамический диапазон DAC функции, дБ 40
    Коэффициент усреднения От 1 до 256
    Источник питания
    Питание Встроенная аккумуляторная батарея
    Время работы, ч 5
    Время заряда, ч 2,5
    Внешний источник питания постоянного тока, В DC 15 V, 4A \ AC 110-250
    Размеры и вес
    Габаритные размеры электронного блока, мм 260 x 156 x 43
    Вес электронного блока, г 800
    Температурный диапазон, °C От -20 до +45

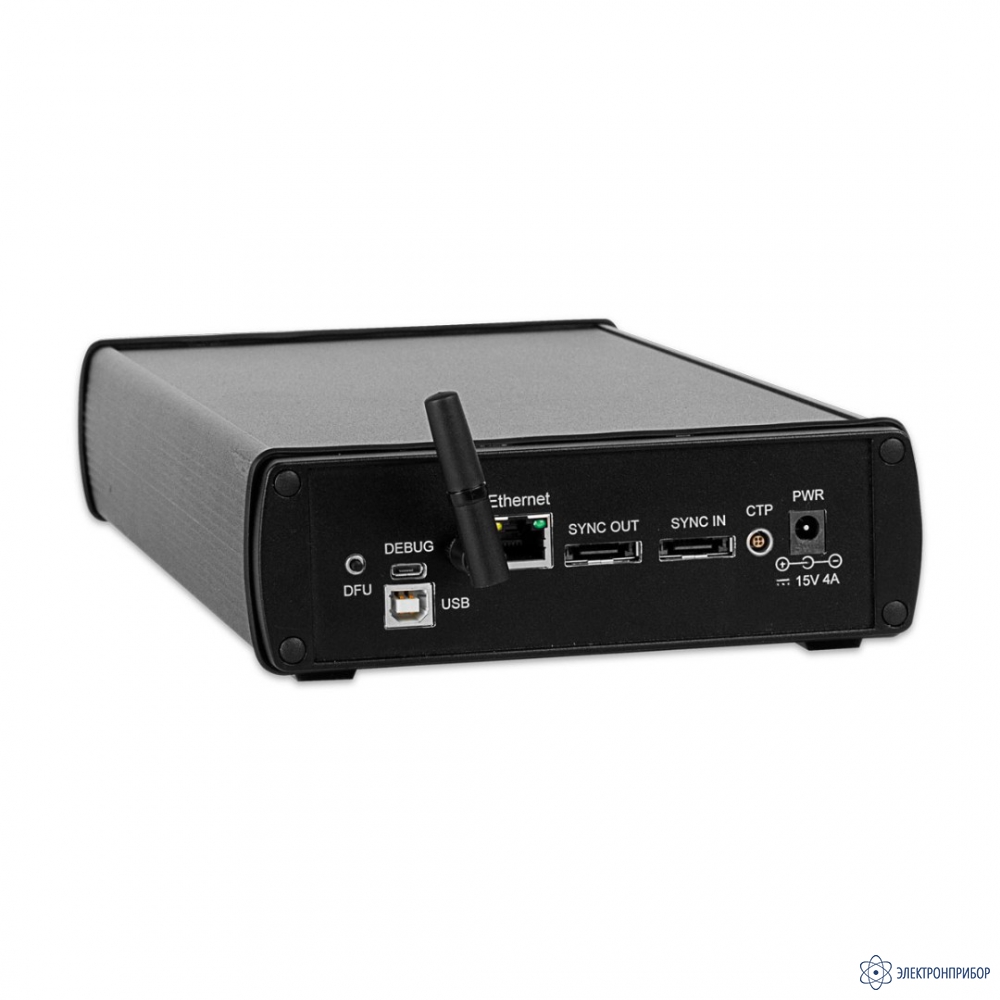

    Интерфейс данных
    Беспроводной Ethernet, 54 Мбит IEE802.11n
    Ethernet 100 Мбит
    Внешний триггерный вход TTL

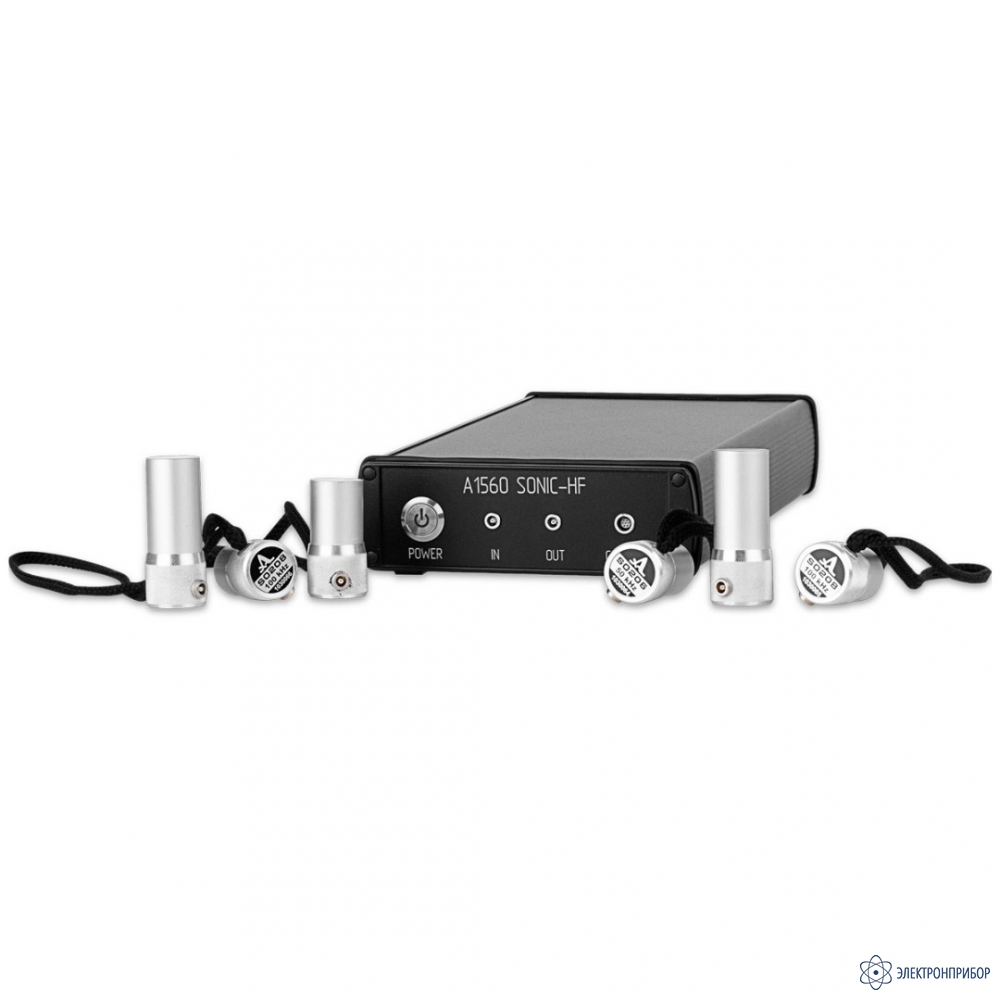

  • Комплект поставки A1560 SONIC-HF

    № Наименование Количество
    1 A1560 Sonic-HF – электронный блок 1
    2 Сетевой адаптер с кабелем 220 В - 15 В 1
    3 Ethernet кабель, 1.5 м 1
    4 WiFi антенна 1
    5 Программное обеспечение «ACS «Mathilda» Windows GUI App» 1
    6 Руководство по эксплуатации ПО (SDK) 1
